Especificaciones Técnicas del Kit de Empaquetadura del Cilindro de Balde

El mantenimiento preventivo y correctivo de los cilindros hidráulicos en excavadoras de 30 a 35 toneladas exige paquetes de sellos de máxima resistencia a la presión dinámica y al cizallamiento.

El kit EMP. BALDE EXC. CAT 330L con referencia técnica 1163612 es el conjunto completo de empaquetaduras diseñado para restaurar la estanqueidad hidrostática en el cilindro de balde o cucharón de la máquina.

En aplicaciones exigentes como minería a cielo abierto, canteras de roca dura, dragado fluvial y excavaciones masivas en obras viales, la fiabilidad de este actuador resulta determinante.

Cualquier fuga interna de aceite entre cámaras o goteo exterior por el vástago compromete de inmediato la fuerza de desprendimiento del cucharón, reduciendo drásticamente la productividad.

Instalar a tiempo el kit EMP. BALDE EXC. CAT 330L previene la deriva hidráulica de la herramienta de corte y evita costosas detenciones operativas en el frente de carguío.

Durante los ciclos continuos de penetración y carga en roca volada, el cilindro de balde soporta presiones de alivio continuas que superan los 300 bar y choques mecánicos violentos.

La arquitectura de la excavadora Caterpillar 330L exige materiales de sellado capaces de disipar calor por fricción y soportar deformaciones elásticas repetidas sin fisurarse.

Por este motivo, la fabricación del kit EMP. BALDE EXC. CAT 330L incorpora poliuretano termoplástico (TPU) de alto módulo, sellos de pistón en PTFE cargado con bronce, elastómeros de nitrilo y rascadores reforzados.

La función básica de este paquete radica en confinar el fluido a alta presión en los extremos del cilindro, permitiendo carreras de extensión y retracción firmes y completamente estancas.

El uso continuo del kit EMP. BALDE EXC. CAT 330L asegura que la máquina conserve su capacidad nominal de arranque, protegiendo las bombas de pistones y los bloques de válvulas principales.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este kit de empaquetadura para cilindro de balde Caterpillar:

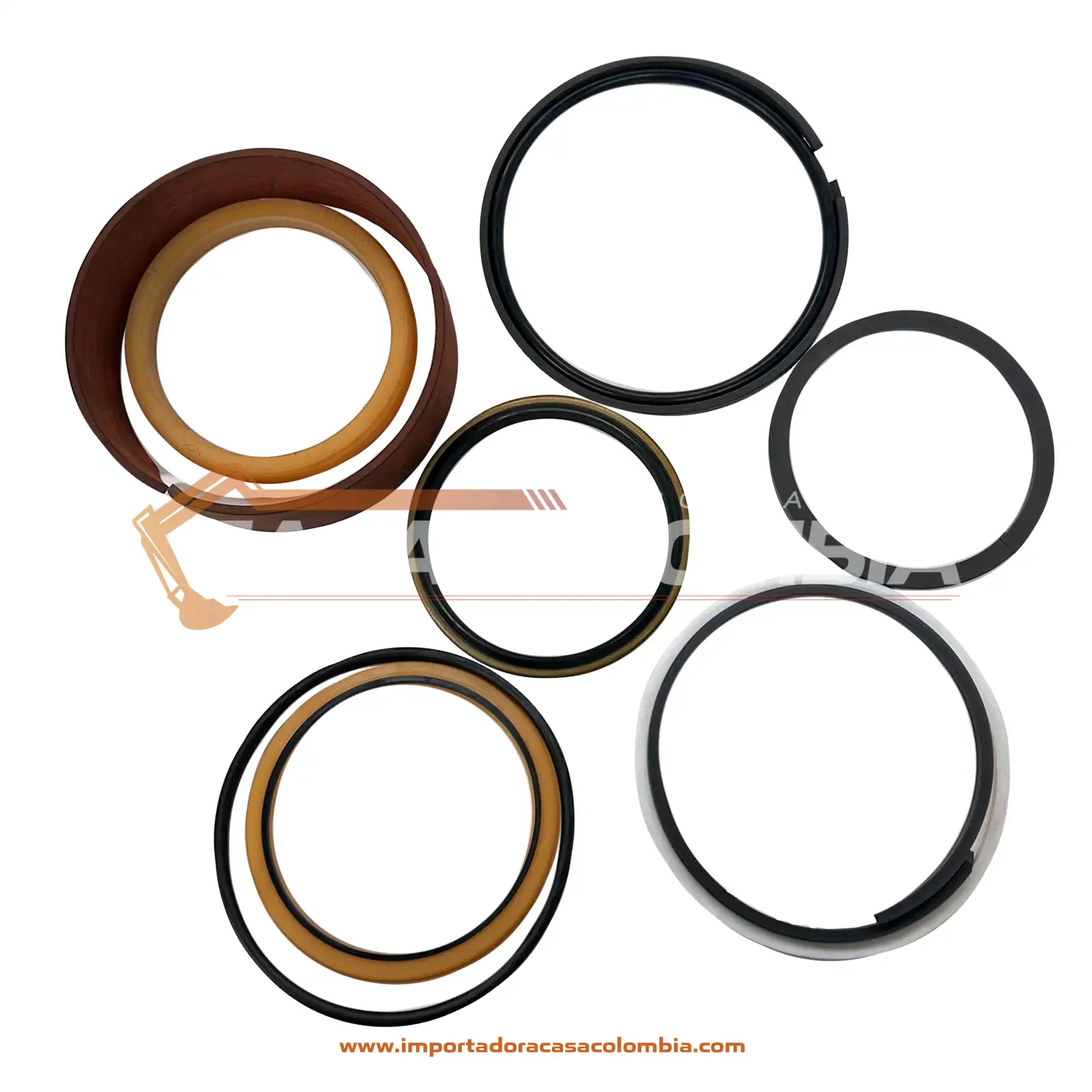

• Denominación del Producto: EMP. BALDE EXC. CAT 330L

• Código de Parte Principal (OEM): 1163612

• Códigos de Referencia Cruzada: Caterpillar 116-3612, 1163612

• Familia de Producto: Hidráulico – Empaquetadura Cilindro / Kit de Sellos de Balde (Bucket Cylinder Seal Kit)

• Maquinaria Principal Compatible: Excavadora sobre orugas Caterpillar 330L (gama de 30 a 34 toneladas)

• Compatibilidad Extendida de Serie: Excavadoras Caterpillar 330, 330LN, 330B, 330BL y equipos con cilindro de cucharón equivalente

• Cilindro Hidráulico Asociado: Cilindro hidráulico de accionamiento de balde (Bucket Hydraulic Cylinder)

• Composición del Kit: Sello de pistón de alta presión con energizador, sello de vástago labial, rascador guardapolvo metálico, bandas guía de desgaste y O-rings

• Materiales de Construcción: Poliuretano termoplástico de alta densidad (TPU 95 Shore A), PTFE con bronce, elastómero NBR 90 Shore A y resina fenólica

• Rango Térmico de Operación: -35 °C hasta +120 °C continuo bajo fricción hidrodinámica severa

• Presión Nominal de Trabajo: Hasta 350 bar (5075 psi) con capacidad para resistir picos transitorios de sobrepresión de hasta 420 bar

• Compatibilidad de Fluidos: Aceites hidráulicos minerales antidesgaste categorías ISO VG 46 e ISO VG 68

• Función del Componente: Estanqueidad dinámica y estática para el control de movimiento y fuerza de penetración del balde

• Tipo de Repuesto: Kit de sellos hidráulicos de reemplazo directo conforme a especificaciones originales de ingeniería Caterpillar

Importancia del Sellado en el Cilindro de Balde Caterpillar 330L

El cilindro de balde es el actuador hidráulico que experimenta las mayores aceleraciones y fuerzas reactivas en todo el implemento frontal de la excavadora.

En este entorno operativo tan riguroso, el kit EMP. BALDE EXC. CAT 330L cumple la función crítica de concentrar la potencia hidráulica en la punta de los dientes sin caídas de presión.

Máxima Fuerza de Desprendimiento (Breakout Force)

Para llenar un cucharón de dos yardas cúbicas en material compacto, el cilindro debe desarrollar toneladas de empuje hidrostático en su carrera de extensión.

Al instalar adecuadamente el kit EMP. BALDE EXC. CAT 330L, los sellos de émbolo impiden cualquier comunicación no deseada de fluido entre las cámaras del cilindro.

Si la empaquetadura presenta desgaste o rayaduras, el aceite a 350 bar se escapa hacia la línea de retorno de baja presión.

La firmeza lograda por el kit EMP. BALDE EXC. CAT 330L garantiza que cada libra por pulgada cuadrada generada por la bomba se transforme en fuerza efectiva de excavación.

Protección contra Choques Mecánicos y Contragolpes

Cuando los dientes del balde impactan contra un peñasco enterrado a alta velocidad, la inercia del implemento genera un golpe de ariete violento hacia el interior del cilindro.

Este contragolpe hidráulico intenta deformar o extruir los sellos labiales a través de la holgura entre la cabeza guía y el vástago cromado.

Los anillos de respaldo antiextrusión incorporados en el kit EMP. BALDE EXC. CAT 330L refuerzan la base del sello de poliuretano, neutralizando deformaciones destructivas.

Exclusión de Polvo de Sílice, Barro y Agua Ácida

El vástago del cilindro de balde opera en permanente proximidad con el frente de carga, expuesto a cascadas de polvo abrasivo y lodo corrosivo.

El rascador guardapolvo con carcasa metálica suministrado en el kit EMP. BALDE EXC. CAT 330L limpia enérgicamente el vástago en cada ciclo de retracción hacia la camisa.

Si el rascador se daña o pierde elasticidad, el polvo de cuarzo penetra en la cabeza del cilindro, actuando como pasta esmeril contra el sello de vástago.

La solidez del rascador en el kit EMP. BALDE EXC. CAT 330L forma una barrera hermética exterior que prolonga sustancialmente la vida útil del vástago cromado.

Reducción de Costos y Eficiencia de Combustible

Un cilindro de balde con fugas internas obliga a acelerar el motor diésel y mantener el sistema aliviando continuamente para completar el ciclo de llenado.

Elegir preventivamente el kit EMP. BALDE EXC. CAT 330L restablece la eficiencia hidromecánica del cilindro, permitiendo ciclos de excavación rápidos y económicos.

Arquitectura y Materiales del Paquete de Sellado

El rendimiento del kit EMP. BALDE EXC. CAT 330L se fundamenta en una combinación técnica de elastómeros de ingeniería, termoplásticos de alto impacto y bandas compuestas.

Sello Principal de Pistón de Doble Efecto

El émbolo aloja un sello de perfil robusto compuesto por un anillo de deslizamiento en PTFE con carga de bronce energizado por un núcleo de caucho nitrilo.

Esta combinación presente en el kit EMP. BALDE EXC. CAT 330L ofrece un coeficiente de fricción excepcionalmente bajo, eliminando atascos y movimientos a tirones.

Sello de Vástago de Poliuretano Reforzado

La cabeza del cilindro cuenta con un sello labial de poliuretano de alta resiliencia diseñado para soportar picos transitorios de presión en la carrera de retracción.

El labio secundario del sello de vástago en el kit EMP. BALDE EXC. CAT 330L actúa como una trampa de película de aceite, reduciendo la fricción y garantizando una lubricación continua.

Anillo Rascador Guardapolvo con Armazón de Acero

Ubicado en la parte frontal de la tapa del cilindro, este componente combina un armazón metálico rígido con un labio cortante de poliuretano de alta dureza.

El perfil del rascador en el kit EMP. BALDE EXC. CAT 330L remueve barro seco, polvo de roca y hielo depositados sobre la superficie del vástago.

Bandas Guía de Desgaste de Resina Fenólica

Para absorber las elevadas fuerzas radiales generadas cuando el cucharón trabaja inclinado, el paquete incorpora bandas guía de tejido fenólico de alta carga.

Estas bandas de soporte del kit EMP. BALDE EXC. CAT 330L impiden el contacto metálico directo entre el pistón y la camisa, y entre el vástago y la cabeza del actuador.

Diagnóstico y Síntomas de Desgaste en los Sellos del Cilindro de Balde

Reconocer oportunamente el deterioro en las empaquetaduras del cilindro de cucharón evita el rayado destructivo del vástago y la camisa.

Descenso o Caída Involuntaria del Cucharón (Drift)

Si al levantar el balde cargado y detener el mando hidráulico el cucharón se abre lentamente por gravedad, los sellos de pistón tienen fuga interna.

Instalar a tiempo el kit EMP. BALDE EXC. CAT 330L soluciona de raíz esta pérdida de retención, restaurando la firmeza hidrostática que exige el carguío de volquetas.

Fuga Externa de Aceite por la Cabeza Guía

La presencia de una película de aceite húmedo o goteos constantes en el vástago indica que el sello principal de vástago y el rascador están destruidos.

El reemplazo oportuno con el kit EMP. BALDE EXC. CAT 330L elimina las pérdidas de lubricante que ensucian el equipo y reducen el nivel del depósito hidráulico.

Lentitud en el Ciclo de Apertura y Cierre

Cuando el cilindro tarda más tiempo del habitual en completar su carrera o requiere acelerar al máximo para cerrar el balde, hay pérdida de caudal.

Montar de manera preventiva el kit EMP. BALDE EXC. CAT 330L restablece la velocidad de ciclo nominal, devolviendo la productividad requerida en el frente de obra.

Calentamiento Excesivo en el Tubo del Cilindro

Si la camisa del cilindro de balde se siente excesivamente caliente al tacto comparada con el resto de la máquina, existe paso forzado de aceite por los sellos.

Procedimiento de Instalación Recomendado

El cambio de sellos en un cilindro de balde Caterpillar de 30 toneladas exige limpieza rigurosa, herramientas pesadas y técnicas mecánicas precisas.

Medidas de Seguridad y Despresurización

Estacione la excavadora Caterpillar 330L en un área nivelada, apoye el balde firmemente en el suelo en posición extendida y apague el motor diésel.

Mueva los joysticks de control repetidas veces en todas las direcciones con la llave en contacto para purgar la presión residual de los acumuladores.

Desconecte las líneas hidráulicas del cilindro de balde y coloque tapones roscados limpios en cada puerto para prevenir el ingreso de contaminantes.

Desarme e Inspección de Componentes Metálicos

Traslade el cilindro a un banco de desarmado hidráulico limpio en un taller techado y libre de corrientes de polvo exterior.

Desenrosque la tuerca de cabeza del cilindro utilizando una llave de impacto adecuada y extraiga suavemente el conjunto de vástago y pistón.

Inspeccione minuciosamente el estado del cromo del vástago y el interior de la camisa; verifique que no existan surcos longitudinales ni abolladuras.

Montaje de Sellos Nuevos en Pistón y Cabeza Guía

Retire los sellos viejos utilizando extractores de punta redondeada de plástico o latón para evitar rayar los canales mecanizados.

Extraiga los componentes del kit EMP. BALDE EXC. CAT 330L de su empaque protector e inspecciónelos visualmente antes de iniciar el ensamble.

Instale el anillo energizador de caucho en la ranura del pistón y monte el anillo de deslizamiento de PTFE con bronce utilizando conos expansores.

Coloque las bandas guía de desgaste en el pistón, verificando que los cortes diagonales queden orientados según las recomendaciones del manual.

Instale el sello de vástago en la cabeza del actuador con el labio de presión apuntando hacia el interior de la cámara presurizada.

Coloque los anillos antiextrusión correspondientes y monte el rascador metálico en su cavidad exterior utilizando una prensa suave y uniforme.

Armado del Cilindro y Ajuste de Torques

Lubrique generosamente todos los sellos del kit EMP. BALDE EXC. CAT 330L, el vástago y la camisa interior con aceite hidráulico limpio ISO VG 46 o VG 68.

Alinee el vástago con la camisa e introdúzcalo en línea recta con suavidad, evitando ejercer fuerza excesiva que pueda morder los sellos nuevos.

Rosque la cabeza guía y apriete la tuerca del pistón aplicando el torque especificado en el manual de taller de Caterpillar con llave dinamométrica.

Montaje en la Máquina y Purga de Aire

Instale el cilindro en la excavadora Caterpillar 330L, monte los pasadores lubricados y reconecte las mangueras con sellos O-ring nuevos.

Encienda el motor en ralentí bajo y accione lentamente el cilindro de balde en ambos sentidos sin llevarlo al final de carrera en los primeros ciclos.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados en el cuidado del sistema hidráulico prolonga sustancialmente la vida útil de los sellos y optimiza la productividad del equipo.

• Inspección Diaria del Vástago: Revise que el vástago no presente golpes de rocas o salpicaduras que puedan dañar el rascador y los sellos.

• Control de Temperatura: Mantenga limpio el enfriador de aceite; temperaturas sostenidas superiores a 90 °C degradan los sellos de poliuretano.

• Engrase Frecuente de Pasadores: Mantenga lubricadas las articulaciones del cilindro y del balde para evitar esfuerzos laterales dañinos.

• Reemplazo Regular de Filtros: Cambie los filtros hidráulicos cada 500 horas para evitar que partículas de desgaste rayen las camisas.

• Uso de Aceite Limpio: Al recargar aceite en el tanque, utilice siempre un carro de filtración externo para no ingresar suciedad al circuito.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el kit EMP. BALDE EXC. CAT 330L con especificaciones precisas para asegurar reparaciones duraderas.

Asegure la máxima fuerza de excavación, elimine fugas hidráulicas y mantenga la productividad de su excavadora con repuestos certificados de alta calidad. Cotice y adquiera hoy mismo el EMP. BALDE EXC. CAT 330L con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
