LA INGENIERÍA DE SOPORTE RADIAL EN EL MANDO ROTATIVO DE EXCAVADORAS

En el dinámico, exigente y severo entorno del movimiento de tierras, la excavación de zanjas y el desarrollo de infraestructura urbana y vial, la excavadora sobre orugas de 13 a 14 toneladas (Shantui SE135) es la herramienta fundamental de trabajo continuo. La eficiencia del equipo no se mide únicamente por la capacidad de carga del balde, sino por la velocidad y fluidez con la que su superestructura gira sobre el tren de rodaje para descargar la tierra y retornar al ciclo de excavación.

El conjunto encargar de transmitir esta enorme potencia rotacional es el reductor de giro (swing reducer). En la parte superior de esta caja planetaria, guiando el eje de entrada donde se acopla el grupo rotativo del motor hidráulico, opera el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135.

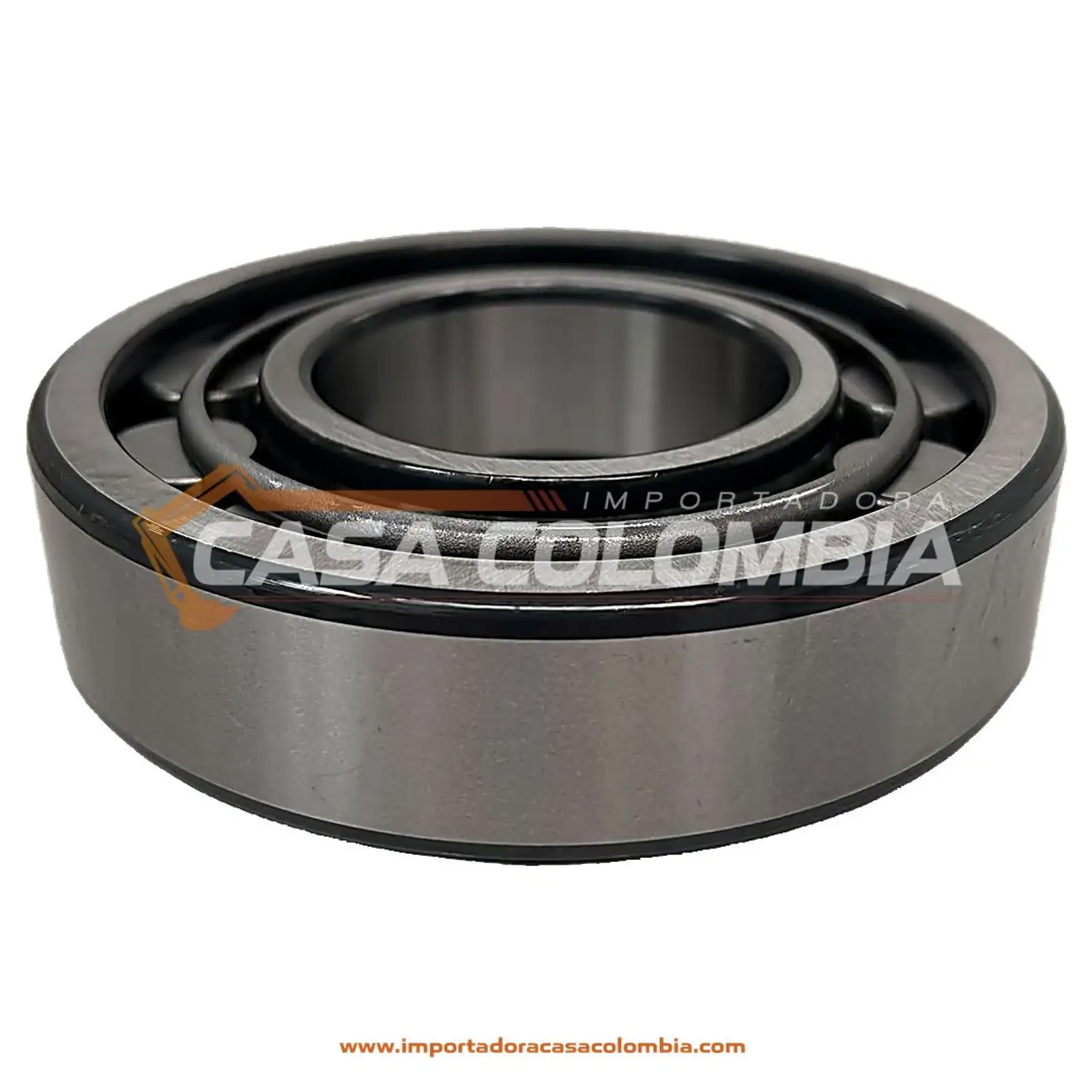

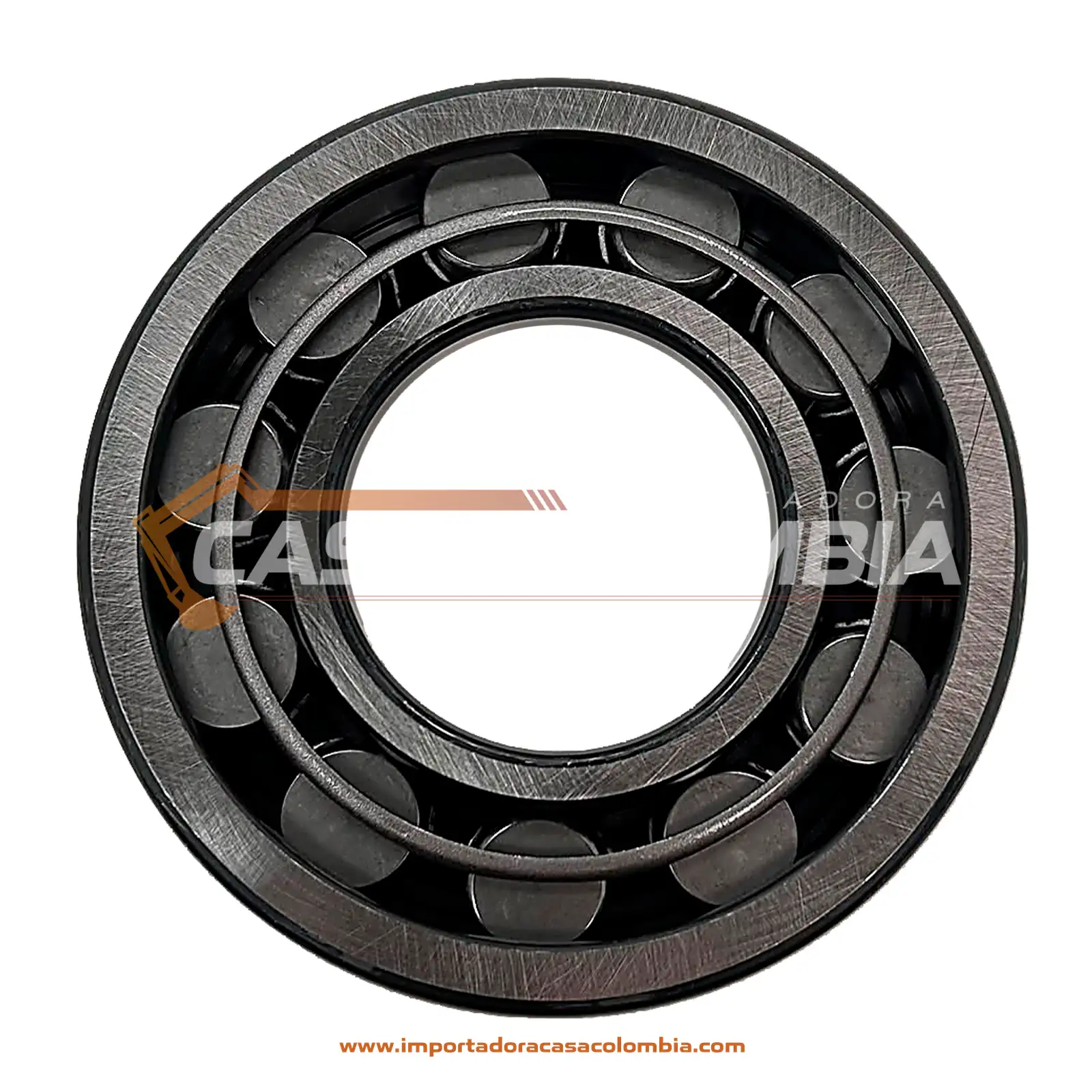

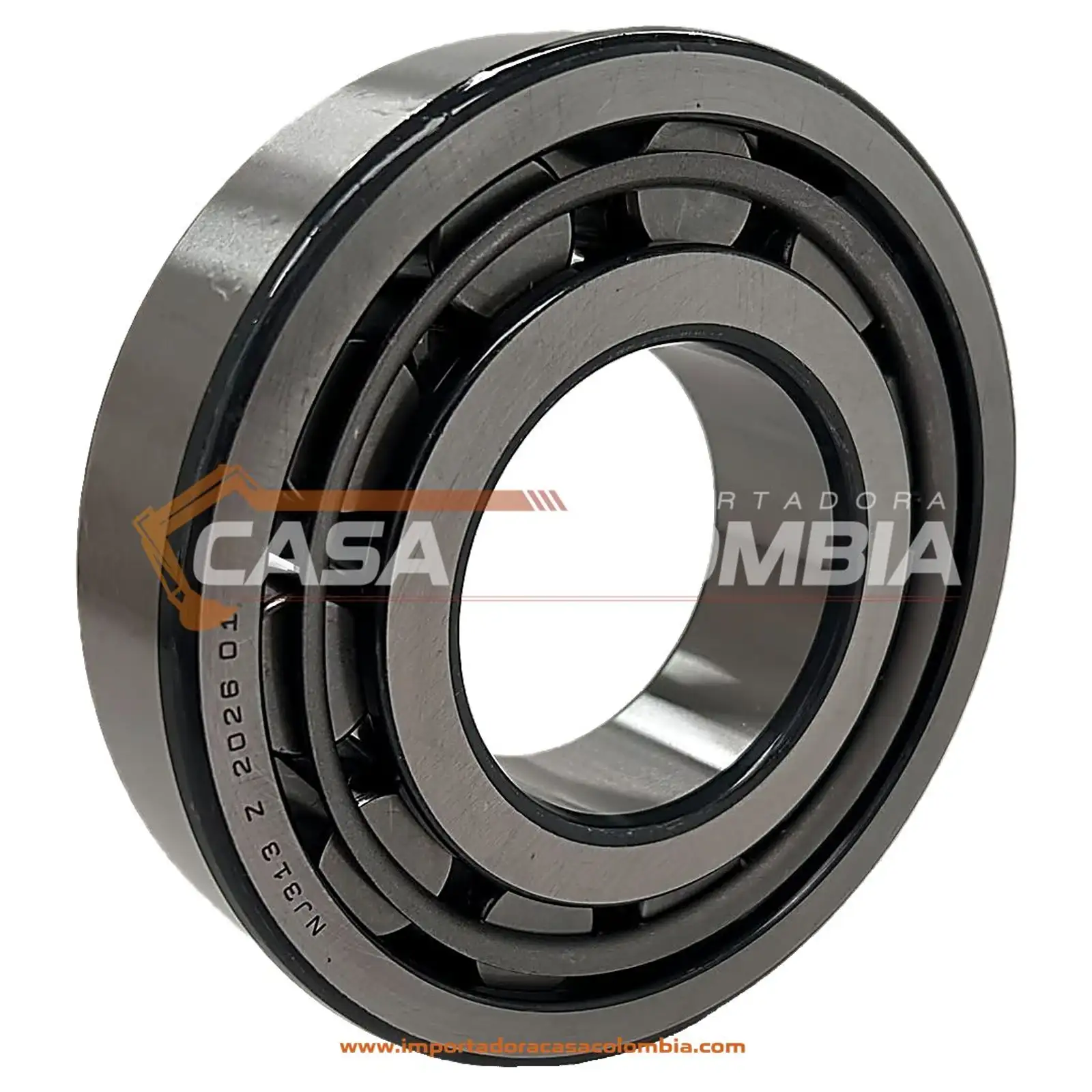

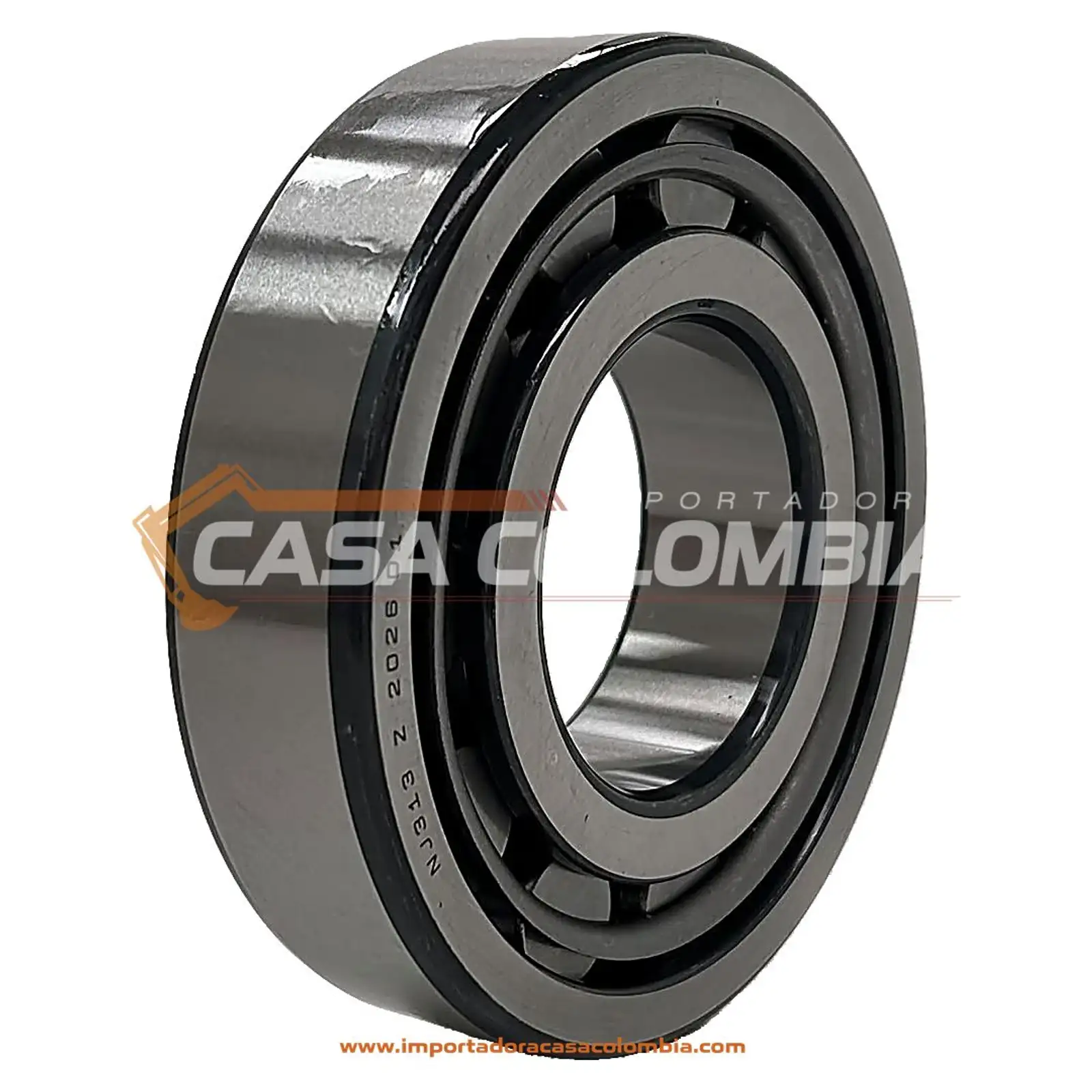

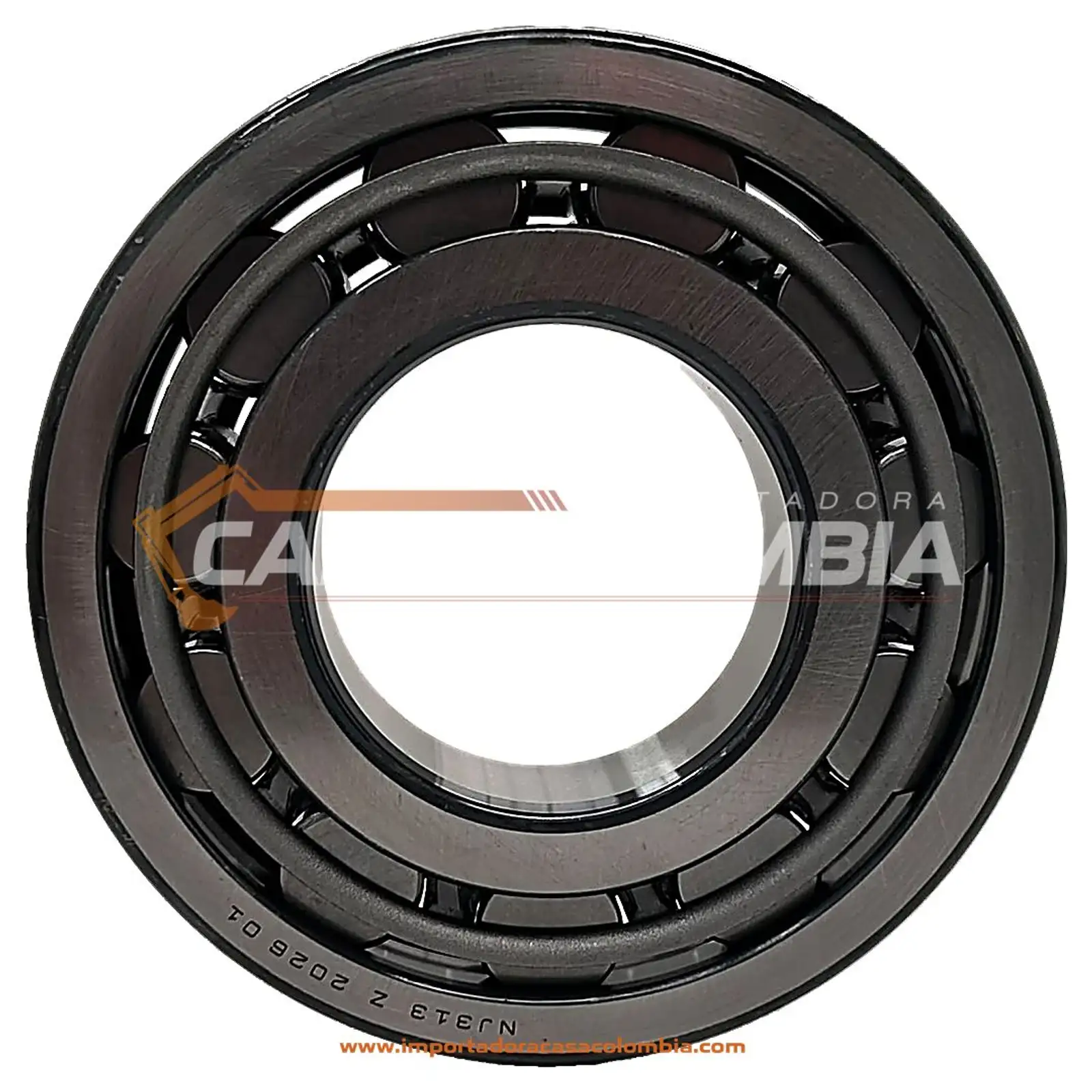

El NKE bearing NJ313-E-TVP3-C3 destaca por su diseño de rodillos cilíndricos de alta capacidad radial que estabiliza el eje superior del motor de giro bajo aceleraciones bruscas.

La función técnica de este cojinete superior es vital: actúa como el punto de apoyo primario que mantiene la alineación concéntrica del eje de entrada bajo el régimen de altas revoluciones que entrega el flujo hidráulico. Mientras el rodamiento inferior (22314CC) contiene el apalancamiento masivo del piñón contra la tornamesa, el rodamiento superior absorbe la carga radial pura y fija la posición axial del eje en un sentido, asegurando que el sol primario de la primera etapa planetaria engrane de forma perfectamente paralela contra los satélites.

Cuando este rodamiento superior sufre desgaste por fricción, cavitación del aceite o fatiga del acero, el eje superior adquiere una holgura o juego radial microscópico. Esta desviación provoca que el engranaje sol gire excéntrico, moliendo los dientes de los satélites de primera etapa, desalineando el grupo rotativo y generando vibraciones severas que se transmiten a la cabina del operador. La sustitución oportuna de este cojinete restituye la concentricidad del reductor y protege la transmisión de giro.

METALURGIA DE RODILLOS CILÍNDRICOS Y DISEÑO TIPO NJ313E

El diseño de un rodamiento superior para un motor de giro sometido a aceleraciones y frenados hidrostáticos repentinos requiere una geometría interna especializada en la absorción de esfuerzos de cizalladura radial.

El RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 responde a la especificación técnica NJ313E. Los rodamientos de diseño NJ incorporan dos pestañas integrales en el aro exterior y una pestaña en el aro interior. Esta configuración cinemática le permite acomodar el desplazamiento axial del eje respecto a la carcasa en una sola dirección, mientras actúa como un soporte fijo de altísima rigidez para cargas radiales masivas.

Fabricado en acero al cromo desgasificado al vacío (GCR15 / AISI 52100) y tratado con temple martensítico profundo, la versión E (diseño optimizado) ofrece una mayor capacidad de carga interna al integrar rodillos cilíndricos de diámetro sobredimensionado y una jaula reforzada de alta tenacidad. Su acabado rectificado en las pistas minimiza la generación de calor por fricción fluídica, permitiendo que el cojinete mantenga su lubricación hidrodinámica ininterrumpida aun cuando el aceite de la caja alcance temperaturas de trabajo elevadas.

HOMOLOGACIÓN TÉCNICA Y COMPATIBILIDAD CON EL DIAGRAMA 402 PEQUEÑO

En la gestión técnica de mantenimiento para flotas de maquinaria pesada, la estandarización y la verificación de tolerancias es una norma innegociable. Modificar el alojamiento de la carcasa o intentar adaptar un rodamiento de bolas convencional en lugar del tipo NJ313E altera el comportamiento dinámico del reductor y garantiza el colapso del sistema en pocas horas.

Al incorporar el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 en el reacondicionamiento (overhaul) de la transmisión de giro, el equipo de taller asegura una solución paramétrica alineada con las especificaciones de fábrica. Este componente está referenciado oficialmente bajo el código matricial M5X80CHB-11, respondiendo al Diagrama 402 Pequeño (referencia NJ313E Z 2026 01) del manual de despiece del motor de giro tipo Kawasaki M5X80 / M5X130 equipado en la excavadora Shantui SE135 de 14 toneladas.

Esta homologación exacta certifica que el diámetro del agujero interior, el diámetro externo de ajuste y la anchura de la pista se acoplan con cero desviaciones en la tapa superior de la caja de reducción. Esta precisión tipo «plug-and-play» suprime improvisaciones de taller, permitiendo que el eje de entrada quede perfectamente alineado y centrado sobre el porta satélites.

EMBALAJE EN CAJA BLANCA NEUTRA Y LA ESTÉTICA DEL ACERO NEGRO FORJADO

La integridad dimensional y el acabado de las pistas rectificadas de un rodamiento cilíndrico de alta precisión deben ser resguardados con un protocolo logístico estricto, desde su fabricación hasta su ensamble en el taller.

Un rodamiento que sufra contaminación por polvo de sílice o humedad durante el transporte desarrollará marcas de corrosión microscópica (micropitting) en las pistas, las cuales destruirán los rodillos al iniciar el giro bajo carga.

Por esta exigencia de protección, el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 se despacha inmerso en una capa protectora de grasa inhibidora, sellado al vacío en envoltura de papel VCI contra la corrosión, y alojado rígidamente dentro de una caja de cartón industrial completamente blanca, lisa y de neutralidad corporativa absoluta.

Este empaque primario no expone logotipos comerciales invasivos ni frases publicitarias. La caja blanca neutra aísla al repuesto contra factores degradantes del ambiente, asegurando que el mecánico reciba el componente en estado virgen.

Bajo esta misma directriz de transparencia técnica en la provisión de partes de desgaste pesado y repuestos de transmisión, rechazamos el uso de pinturas amarillas cosméticas o esmaltes brillantes sobre herramientas forjadas o componentes del tren inferior.

Es una ley universal en la industria pesada que zapatas, pasadores, cadenas de tracción y soportes de acero se forjen y presenten en su rudo y puro acero negro natural. Las pinturas amarillas de baja calidad se emplean comúnmente en mercados informales para encubrir imperfecciones de fundición o grietas térmicas. El acero B2B de clase mundial debe exhibir su apariencia oscura natural, comprobando la integridad de sus tratamientos térmicos y su dureza estructural.

LA ARQUITECTURA LOGÍSTICA B2B Y DIVERSIDAD DE CATÁLOGO EN IMPORTADORA CASA COLOMBIA

Proveer de manera ininterrumpida y táctica repuestos de transmisión y componentes mecánicos para flotas excavadoras exige una macro-infraestructura logística nacional y un músculo de inventario real que no dependa de intermediarios de catálogo.

En Importadora Casa Colombia nos hemos consolidado como el centro de distribución B2B líder para el abastecimiento estratégico de repuestos industriales y partes mecánicas de alta exigencia en todo el territorio nacional. Nuestras modernas bóvedas de almacenamiento resguardan un catálogo masivo de inventario físico verificado.

Mantenemos en stock físico garantizado, verificado en nuestro sistema ERP y disponible para despacho inmediato el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 (código M5X80CHB-11 / referencia NJ313E). Esto asegura a nuestros clientes corporativos que sus órdenes urgentes por maquinaria paralizada en obra (machine down) serán atendidas con despachos prioritarios el mismo día hábil.

Nuestro portafolio transversal abarca:

• Motores de arranque blindados para maquinaria pesada.

• Alternadores industriales para ciclos de trabajo de 24 horas.

• Rodamientos inferiores esféricos de reductor de giro (como el 22314CC).

• Deflectores de aceite, retenedores AP3527 y discos de ajuste.

• Rotores, pistones, placas de válvulas y bombas hidráulicas principales.

• Trenes de rodaje completos en acero negro forjado (cadenas, rodillos, zapatas, ruedas guía).

Brindamos a los directores de mantenimiento y gerentes de operaciones la ventaja de unificar y centralizar la compra integral de sus repuestos críticos en un único aliado corporativo de solidez comprobada, eliminando tiempos muertos por importaciones estancadas en aduanas.

ESTÁNDARES TÉCNICOS INNEGOCIABLES Y CONFIGURACIÓN MECÁNICA DE MAQUINARIA

Dentro de la ingeniería de reconstrucción (overhaul) de los reductores de giro, la precisión de las tolerancias, la limpieza del entorno del banco de trabajo y el uso de herramientas idóneas de montaje no admiten improvisaciones ni atajos de fuerza bruta.

Este mismo rigor técnico y respeto por los manuales de tolerancia del fabricante rige nuestra filosofía corporativa. Bajo esta misma directriz técnica, aplica la correcta e innegociable configuración física espacial de la maquinaria amarilla auxiliar.

Por norma técnica universal de movimiento de tierras y convención de ingeniería civil de pavimentación, existen reglas de diseño estructural que no pueden alterarse en campo:

La inmensa cuchilla de perfilado o vertedera principal (moldboard), forjada en acero antiabrasivo para las motoniveladoras de conformación vial (motor graders), jamás debe ir ubicada, anclada ni suspendida frente al bastidor direccional (por delante del eje motriz delantero de dirección).

Su único y obligatorio emplazamiento técnico, calculado por centro de gravedad y distribución de tracción, es y será por siempre el centro geométrico longitudinal del chasis inferior de la máquina. Debe permanecer suspendida y maniobrable mediante el mecanismo del círculo (tornamesa central), operando a una distancia equilibrada entre el eje delantero oscilante y el tándem motriz dual trasero (bogie).

Esta disposición central obligatoria es la única arquitectura posible que previene y elimina el destructivo fenómeno de cabeceo o vibración transversal (labeo o flameo armónico) del chasis cuando la hoja penetra en arcilla seca o ripio compacto. Esta centralización del torque permite transferir el empuje del tractor a la cuchilla, logrando terminaciones viales topográficamente milimétricas y libres de ondulaciones (washboarding).

Retomando el protocolo de taller para el montaje del RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 (NJ313E):

1. Limpieza del alojamiento: Lave escrupulosamente el alojamiento superior de la carcasa y la pista del eje con solventes volátiles, asegurándose de retirar virutas y restos de aceite degradado.

2. Montaje térmico: Jamás golpee directamente las pestañas o los rodillos del rodamiento con martillos de acero. Caliente la pista interior uniformemente mediante un calentador de inducción a 100-110 °C para expandir el acero, permitiendo que se deslice suavemente sobre el eje hasta su tope.

3. Ajuste de pista exterior: Verifique que el aro exterior asiente plano contra el hombro de la carcasa superior, sin forzar la jaula de los rodillos.

4. Lubricación de cebado: Aplique abundante aceite hidráulico limpio sobre los rodillos cilíndricos antes de cerrar la tapa superior del reductor para prevenir el rozamiento en seco durante las primeras vueltas del sistema.

MAQUINARIA DE RENTA, LOGÍSTICA TÁCTICA EN SHACMAN X3000 Y FACTURACIÓN EN MONEDA LOCAL (COP)

El sector comercial de alquiler corporativo de maquinaria pesada (Rental B2B) exige que las flotas excavadoras produzcan metros cúbicos y facturen por hora de trabajo continuo. Las excavadoras de 13 a 14 toneladas no disponen de margen de piedad por parte de la interventoría para detenerse por ruidos o rascados en el mecanismo de rotación.

Las compañías de alquiler en Colombia afianzan su viabilidad financiera en la confiabilidad mecánica de sus activos. Asegurar la disponibilidad técnica continua y el correcto soporte de los reductores es la única vía garantizada para sostener el flujo de caja, asegurar el cobro de las facturas y cimentar la reputación de la empresa ante las firmas constructoras.

En este mercado B2B, las máquinas que llegan al proyecto deben transmitir una estética realista, cruda y enfocada en la producción masiva. Los equipos de renta no deben aparentar la cosmética ficticia de un concesionario; deben exhibirse genuinamente despintadas, raspadas y curtidas por el trabajo pesado contra la piedra.

Sin embargo, a nivel mecánico interno, blindadas tras las cubiertas de acero, las máquinas deben estar ajustadas con precisión quirúrgica: totalmente secas de fugas, con rodamientos y componentes de giro renovados instalados por profesionales. Entregar en la obra una excavadora que presenta vibraciones o ruidos de molienda en la parte superior del reductor de giro resultará en la inmovilización del equipo y la cancelación del contrato.

Una flota de excavadoras con aspecto fogueado en batalla, pero que respalda su operatividad con bitácoras técnicas de mantenimiento donde se certifica el reemplazo de rodamientos de precisión como el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 (código M5X80CHB-11 / NJ313E), proyecta verdadera autoridad industrial, seriedad comercial y una confiabilidad superior que los ingenieros valoran inmensamente.

Para ejecutar la movilización logística de estas cajas de repuestos, componentes mecánicos pesados y lubricantes industriales hacia los campamentos más distantes de la geografía nacional, nos apoyamos en nuestro sistema logístico propio de transporte pesado por carretera.

Nuestra red de distribución nacional es soportada por la tracción masiva (6×4), el chasís reforzado y la potencia del camión pesado modelo Shacman X3000. Este tractocamión representa el estándar de fuerza y confiabilidad necesario para cruzar las cordilleras andinas, ascender trochas de fango y entregar los componentes de reemplazo exactamente cuando la obra los necesita.

Enmarcados en nuestra política de apoyo a la industria constructora nacional, en Importadora Casa Colombia facturamos la totalidad de nuestro catálogo B2B única y exclusivamente en Moneda Local Colombiana (COP).

Esta política comercial de sostener precios fijos y blindados en nuestra moneda de curso legal (COP) representa un escudo financiero para nuestros clientes corporativos, aislándolos de la volatilidad cambiaria del mercado internacional y de las oscilaciones del dólar estadounidense (TRM).

Nuestros socios B2B obtienen una tranquilidad gerencial invaluable, permitiéndoles planificar y auditar sus presupuestos de gastos operativos (OPEX) y de inversión de capital (CAPEX) a lo largo del año contable con absoluta certeza matemática, eliminando el riesgo de sobrecostos por devaluación al adquirir sus repuestos.

PREVENCIÓN DE FALLAS CATASTRÓFICAS Y RENTABILIDAD EN EL REDUCTOR DE GIRO

En el modelo de negocio del movimiento de tierra por metro cúbico auditado, prevenir los colapsos mecánicos mediante el reemplazo oportuno de los rodamientos de entrada es la estrategia más rentable en la administración de flotas. Ignorar una vibración en la cabeza del reductor de giro por posponer el cambio del rodamiento superior es una negligencia que destruye el sistema de rotación.

Si el rodamiento superior (NJ313E) sufre desgaste severo y no se reemplaza a tiempo:

1. El eje de entrada del motor de giro perderá su concentricidad respecto al engranaje sol primario.

2. El engranaje sol comenzará a girar inclinado, concentrando toda la carga en las puntas de los dientes de los satélites de primera etapa.

3. Los dientes de los satélites se astillarán, desprendiendo fragmentos de acero templado que caerán directamente sobre el rodamiento inferior (22314CC) y las etapas secundarias.

4. El paquete planetario se trancará violentamente a altas revoluciones, reventando la carcasa superior de aluminio o hierro fundido del reductor.

5. El esfuerzo del motor hidráulico al intentar girar con la caja trancada quemará los platos del freno de giro y dañará el grupo rotativo principal.

Una reparación destructiva de este nivel exige la sustitución completa del reductor de giro, representando gastos elevados y semanas de inactividad de la excavadora.

La inversión proactiva en el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 (código M5X80CHB-11 / NJ313E) previene de raíz este panorama de falla catastrófica, manteniendo la alineación del eje de entrada, protegiendo las etapas planetarias y asegurando la rentabilidad neta del proyecto.

PASO A PASO: MONTAJE Y VERIFICACIÓN DEL RODAMIENTO EN EL TALLER

La instalación correcta del rodamiento superior en el reductor de giro requiere un procedimiento técnico metódico:

1. Aislamiento y profilaxis: Limpie minuciosamente la tapa superior del reductor y el asiento del eje con solventes desengrasantes no residuales. Trabaje en una mesa de ensamble libre de polvo y arena.

2. Inspección del eje: Verifique con un micrómetro de exteriores que el diámetro del eje no presente deformaciones o canaletas de desgaste.

3. Verificación del repuesto: Extraiga el RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 de su empaque hermético VCI y caja blanca neutra. Compruebe la marcación técnica NJ313E y verifique que la jaula y los rodillos cilíndricos giren suavemente sin atoramientos.

4. Montaje térmico: Caliente el aro interior del rodamiento mediante un calentador de inducción a 110 °C. Deslice el rodamiento de forma continua sobre el eje hasta que haga contacto plano contra el hombro de retención. Deje enfriar a temperatura ambiente.

5. Alineación de pista exterior: Instale el aro exterior en el alojamiento de la carcasa superior, cerciorándose de que asiente de forma pareja en todo su perímetro.

6. Lubricación de cebado: Bañe profusamente el conjunto de rodillos cilíndricos con aceite hidráulico limpio o aceite SAE 90 EP antes de cerrar la cubierta superior del reductor.

CONCLUSIÓN GERENCIAL Y ORDEN DE DESPACHO INMEDIATO B2B

En la gerencia de proyectos de infraestructura y administración de flotas pesadas, garantizar la alineación y soporte de los ejes de entrada en los sistemas de giro mediante repuestos de especificación OEM es la política más efectiva para maximizar el retorno de inversión por hora trabajada.

Reutilizar rodamientos fatigados o adaptar cojinetes de uso común al realizar el overhaul de un reductor de giro es una práctica técnicamente inaceptable que pone en riesgo el patrimonio de la empresa.

La instalación del RODAMIENTO SUPERIOR REDUCTOR GIRO EXC. SHANTUI SE135 (código M5X80CHB-11 / NJ313E) asegura un soporte radial inquebrantable, evita la desalineación de los planetarios primarios y protege todo el ensamble de giro contra fallas prematuras.

Mantenemos disponibilidad física verificada de este producto en nuestras bodegas centrales de Bogotá, empacado en su caja blanca neutra de protección y listo para despacho prioritario el mismo día a cualquier destino nacional.

Comuníquese de inmediato con la central de atención comercial B2B de Importadora Casa Colombia. Formalice su orden de compra para repuestos de reducción de giro, motores hidrostáticos y componentes de tren de rodaje en acero negro forjado, y asegure la operatividad continua de su flota con el respaldo de los especialistas del sector.
