Especificaciones Técnicas del Piñón de Transmisión

El mantenimiento preventivo y correctivo de las transmisiones mecánicas en vehículos de carga pesada exige componentes de engranaje forjados con altísima tenacidad metalúrgica y tolerancias micrométricas.

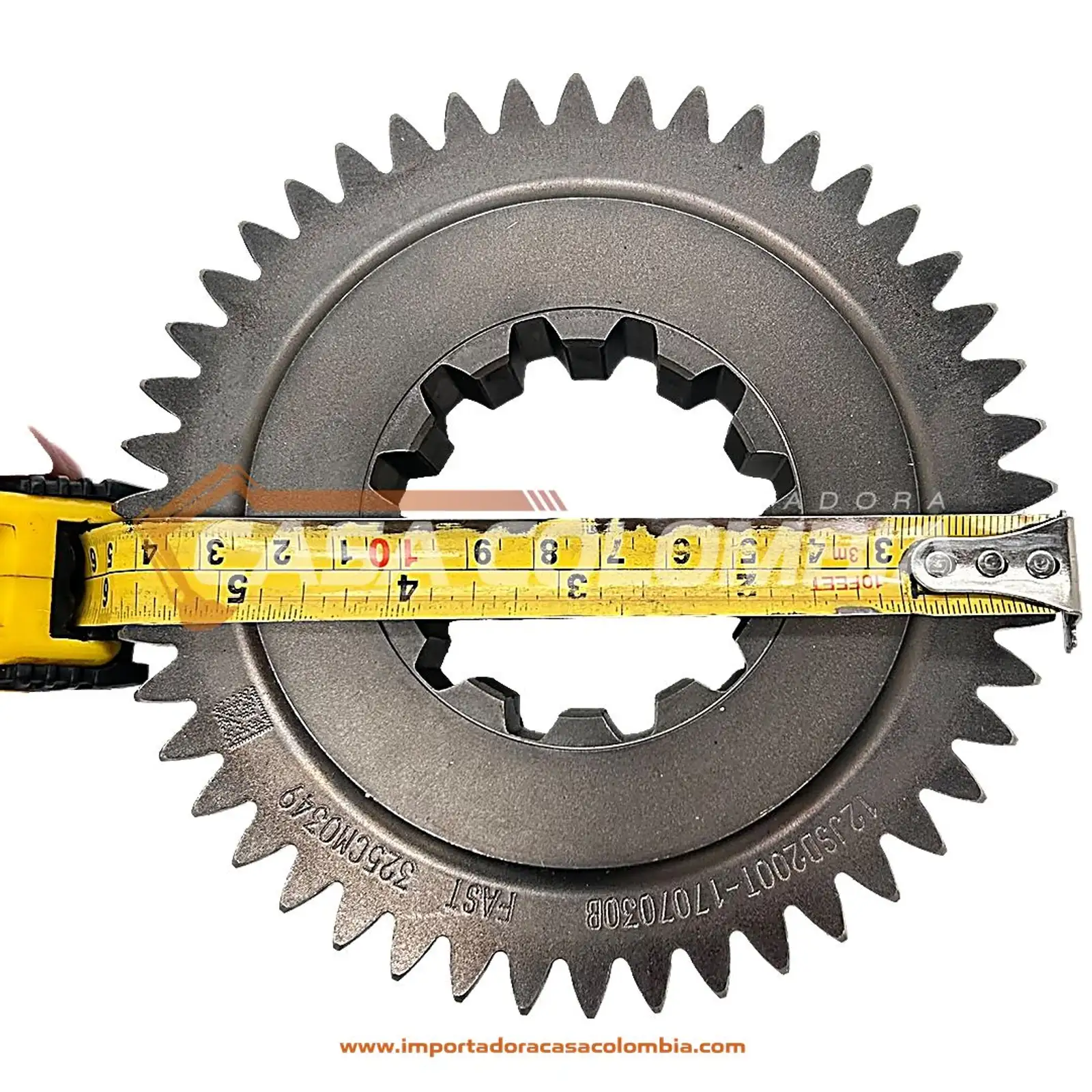

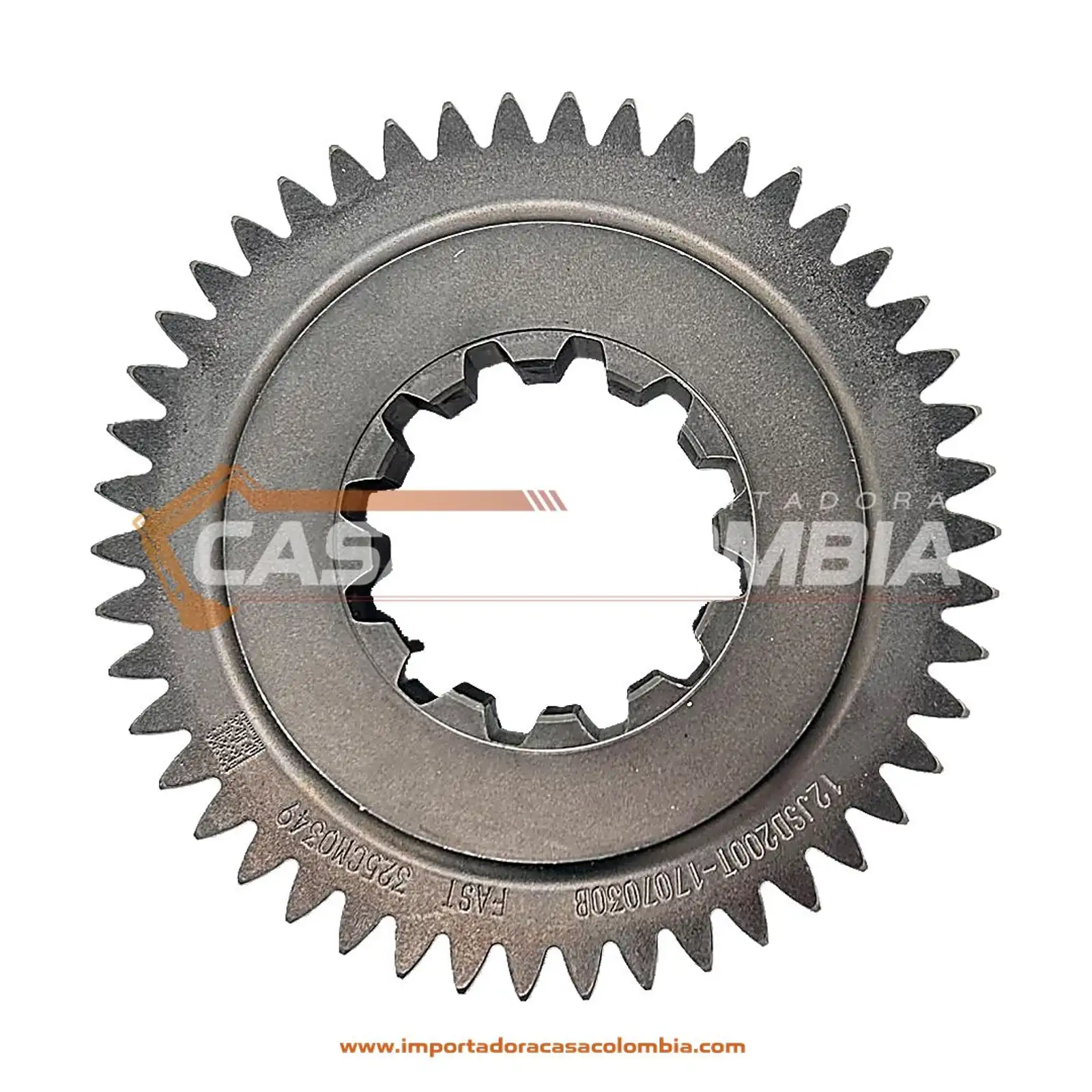

El PIÑON TRANSMISION VOLQUETA SHACMAN con referencia técnica 12JSD200T-1707030B es un engranaje de precisión diseñado para soportar exigencias mecánicas extremas dentro de cajas de cambios sincronizadas de servicio pesado.

En aplicaciones de alta exigencia como el transporte de áridos en minería, acarreo de material en canteras, volqueteo en obras de infraestructura vial y operaciones en terrenos destapados, este repuesto resulta determinante.

Cualquier desgaste acelerado en el dentado, picado superficial (pitting), microfisuras en los flancos o pérdida de tolerancia en las estrías internas compromete de inmediato la transferencia de potencia de la volqueta.

Instalar a tiempo el PIÑON TRANSMISION VOLQUETA SHACMAN previene roturas catastróficas en el tren de engranajes y evita paradas prolongadas e imprevistas en los frentes de trabajo.

Durante los ciclos continuos de arrancada en pendientes pronunciadas con carga máxima de roca o tierra, los dientes del engranaje soportan momentos torsionales descomunales.

La arquitectura de las transmisiones Fast Gear montadas en las volquetas Shacman somete a estos componentes a cargas de choque constantes, vibraciones torsionales del motor diésel y fatiga térmica prolongada.

Por este motivo, la fabricación del PIÑON TRANSMISION VOLQUETA SHACMAN incorpora aceros aleados especiales al cromo-manganeso-titanio con cementación profunda, temple térmico y rectificado CNC de alta precisión.

La función básica de este engranaje radica en transmitir la fuerza rotacional entre los ejes de la caja reductora, manteniendo la relación cinemática exacta para cada marcha seleccionada.

El uso continuo del PIÑON TRANSMISION VOLQUETA SHACMAN asegura que el vehículo conserve su capacidad de arrastre nominal, reduciendo los ruidos parásitos en la cabina y optimizando el consumo de combustible.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este engranaje para transmisión de volqueta pesada:

• Denominación del Producto: PIÑON TRANSMISION VOLQUETA SHACMAN

• Código de Parte Principal (OEM): 12JSD200T-1707030B

• Familia de Producto: Repuesto Shacman / Transmisión – Engranajes de Caja (Transmission Gear Assembly)

• Transmisión Compatible: Cajas de cambio manuales Fast Gear serie 12JSD200T (12 velocidades de doble contraeje)

• Vehículos Principales Compatibles: Volquetas y camiones pesados Shacman F2000, Shacman F3000 y Shacman X3000

• Compatibilidad Extendida: Volquetas y tractomulas con tren motriz equipado con caja Fast Fuller 12JSD200T de 2000 Nm de torque

• Material Base: Acero aleado de ingeniería de alta pureza 20CrMnTi / 20CrNiMo forjado en caliente

• Tratamiento Térmico: Cementación profunda y templado volumétrico con dureza superficial entre 58 y 62 HRC

• Acabado del Dentado: Rectificado de dientes de alta precisión con perfil optimizado y microacabado de bajo rozamiento

• Tipo de Lubricación Requerida: Aceite para transmisiones de servicio pesado SAE 80W-90 o SAE 85W-140 con aditivos de extrema presión (API GL-5)

• Función del Componente: Transferencia de par motriz y multiplicación de velocidad angular en el eje de la transmisión

• Tipo de Repuesto: Piñón de transmisión de reemplazo directo conforme a especificaciones originales de fábrica Fast Gear / Shacman

Importancia del Piñón en Cajas Fast Gear 12JSD200T Shacman

La transmisión Fast Gear 12JSD200T es una de las cajas de velocidades más utilizadas y confiables en volquetas pesadas debido a su diseño de doble eje secundario (twin countershaft).

En este entorno mecánico tan exigente, el PIÑON TRANSMISION VOLQUETA SHACMAN cumple la función crítica de repartir y transferir el flujo de torque de forma perfectamente equilibrada entre los ejes.

Transmisión de Torque en Pendientes y Carga Pesada

Al instalar adecuadamente el PIÑON TRANSMISION VOLQUETA SHACMAN, los perfiles del dentado engranan con una superficie de contacto homogénea que disipa las presiones concentradas.

Si un piñón de baja calidad o con desgaste previo opera bajo estas condiciones, la carga se focaliza en las aristas de los dientes, provocando desportillamientos prematuros.

La resistencia estructural del PIÑON TRANSMISION VOLQUETA SHACMAN tolera los arranques más severos sin deformación plástica en la base del diente ni grietas por fatiga.

Tratamiento Térmico y Resistencia al Picado Superficial

El fenómeno conocido como picado o pitting es una forma de fatiga superficial causada por la repetición de millones de ciclos de presión hidrodinámica en el contacto del diente.

El tratamiento de cementación y revenido aplicado al PIÑON TRANSMISION VOLQUETA SHACMAN proporciona una capa exterior de dureza superior que resiste el desprendimiento de micropartículas de metal.

Al mismo tiempo, el núcleo del engranaje conserva una tenacidad interna sobresaliente que amortigua las cargas de choque súbitas al soltar el embrague.

Geometría Helicoidal y Rectificado de Precisión

El tallado y rectificado de los dientes en máquinas generadoras de control numérico asegura que el ángulo de hélice y el paso circular sean exactos.

El diseño optimizado del PIÑON TRANSMISION VOLQUETA SHACMAN permite una entrada progresiva en el contacto, eliminando el choque brusco típico de engranajes mal maquinados.

La precisión geométrica del PIÑON TRANSMISION VOLQUETA SHACMAN optimiza la película lubricante entre dientes, evitando el recalentamiento por fricción deslizante excesiva.

Reducción de Costos y Protección del Tren de Fuerza

El costo de un piñón de repuesto es una fracción mínima comparado con los gastos de una reparación general de la transmisión o el cambio de la carcasa.

Un engranaje deteriorado que trabaje desalineado genera vibraciones destructivas que aflojan los rodamientos de apoyo de los ejes principal y secundario.

Elegir preventivamente el PIÑON TRANSMISION VOLQUETA SHACMAN protege los sincronizadores, los bujes de bronce y los ejes estriados contra desgastes prematuros.

Arquitectura y Metalurgia del Engranaje de Transmisión

El desempeño del PIÑON TRANSMISION VOLQUETA SHACMAN se fundamenta en rigurosos procesos de fundición, forja en matriz cerrada y tratamientos termoquímicos avanzados.

Acero Aleado al Cromo-Manganeso-Titanio 20CrMnTi

La materia prima seleccionada para fabricar este engranaje es el acero de aleación estructural 20CrMnTi, estándar de oro en la industria automotriz pesada.

El manganeso y el cromo aportan una excelente templabilidad y resistencia al desgaste, mientras que el titanio refina el tamaño de grano austenítico.

Cementación Profunda y Rectificado CNC

Tras el maquinado inicial de los dientes, el componente es sometido a un proceso de cementación gaseosa en hornos con atmósfera controlada de carbono.

La capa cementada del PIÑON TRANSMISION VOLQUETA SHACMAN alcanza una profundidad óptima de entre 1.0 y 1.4 milímetros con una transición suave hacia el núcleo tenaz.

Posteriormente, las caras activas del dentado se rectifican con muelas de diamante en rectificadoras de perfiles de altísima precisión.

Este rectificado elimina las distorsiones geométricas inducidas por el enfriamiento del temple, logrando una clase de precisión de engranaje superior.

Perfil de Estrías Internas y Tolerancias de Montaje

El orificio central del engranaje cuenta con un mecanizado de estrías o ranuras de rodamiento con tolerancias de ajuste muy estrictas.

Las estrías interiores del PIÑON TRANSMISION VOLQUETA SHACMAN aseguran un acople firme y concéntrico con el eje de la transmisión, eliminando el cabeceo radial bajo par motriz.

Lubricación Forzada y Canales de Aceite

El cuerpo del engranaje incorpora orificios y canales estratégicamente ubicados para permitir el ingreso continuo del aceite de transmisión.

Estas galerías internas del PIÑON TRANSMISION VOLQUETA SHACMAN aseguran que el lubricante presurizado bañe constantemente las superficies de rozamiento entre el piñón y el eje.

Diagnóstico y Síntomas de Desgaste en Engranajes de Transmisión

Reconocer oportunamente las señales de fatiga en los componentes de la caja de cambios evita daños catastróficos que inmovilicen la volqueta.

Zumbido o Aullido Metálico Bajo Carga

Un silbido o zumbido agudo que se intensifica al acelerar en una marcha específica indica desgaste o picado en los flancos de los dientes del piñón.

Instalar a tiempo el PIÑON TRANSMISION VOLQUETA SHACMAN elimina de raíz este ruido anormal, restaurando el contacto suave y silencioso entre los trenes de engranajes.

Dificultad para Engranar Marchas o Salto de Velocidad

Cuando el conductor experimenta dificultad para meter una marcha o la palanca salta a neutro al aplicar aceleración brusca, el dentado de acople está dañado.

El reemplazo del conjunto con el PIÑON TRANSMISION VOLQUETA SHACMAN devuelve la retención firme de la marcha, permitiendo cambios limpios y seguros en cualquier situación.

Desportillamiento de Dientes y Virutas en el Tapón Magnético

Al realizar el cambio de aceite de la transmisión, la presencia de fragmentos visibles de acero adheridos al tapón imantado es una señal crítica de alarma.

Sustituir de inmediato el componente afectado por el PIÑON TRANSMISION VOLQUETA SHACMAN evita que los pedazos de metal sueltos se enganchen en otros engranajes, reventando la carcasa.

Recalentamiento Excesivo de la Caja de Cambios

Si la temperatura exterior de la transmisión sobrepasa los 100 °C en condiciones de operación normal, existe una fricción interna anormal.

Montar de manera preventiva el PIÑON TRANSMISION VOLQUETA SHACMAN restablece la geometría de contacto adecuada, reduciendo las pérdidas de energía disipadas en forma de calor.

Procedimiento de Instalación Recomendado

La reparación y montaje de una transmisión Fast Gear 12JSD200T exige limpieza rigurosa, herramientas especializadas y un protocolo técnico meticuloso.

Desmontaje y Lavado de la Caja Fast Gear

Desmonte la transmisión de la volqueta Shacman utilizando un gato hidráulico de fosa o puente grúa, drenando previamente todo el aceite lubricante.

Traslade la caja a un banco de trabajo limpio y proceda al desarme de la carcasa trasera y la carcasa intermedia según el manual de servicio.

Lave minuciosamente todos los componentes internos con solvente desengrasante limpio, eliminando sedimentos, lodo de aceite y partículas metálicas.

Inspección de Ejes Secundarios y Rodamientos Cónicos

Revise las pistas de los rodamientos cónicos que soportan los contraejes dobles; si presentan marcas de desgaste, decoloración por calor o picaduras, sustitúyalos.

Presente el nuevo PIÑON TRANSMISION VOLQUETA SHACMAN en el banco de trabajo y examine sus superficies rectificadas asegurándose de que no presenten golpes de transporte.

Montaje del Engranaje y Ajuste de Holguras Axiales

Instale los rodamientos de agujas nuevos lubricados con aceite de transmisión sobre el muñón del eje antes de posicionar el engranaje.

Deslice el PIÑON TRANSMISION VOLQUETA SHACMAN en su posición exacta sobre el eje de la transmisión, verificando que gire libremente y sin asperezas mecánicas.

Instale las arandelas de empuje y los anillos de retención elásticos (snap rings) asegurándose de que encajen a fondo en sus ranuras guía.

Mida la holgura axial del engranaje utilizando un comparador de carátula o galgas de espesor calibradas según la tolerancia especificada por Fast Gear.

Sincronización y Armado del Conjunto de Doble Eje

Haga coincidir los dientes marcados del PIÑON TRANSMISION VOLQUETA SHACMAN y de los engranajes de los contraejes con las marcas de referencia grabadas en fábrica.

Cierre las carcasas aplicando sellador de silicona anaeróbico de alta resistencia en los planos de unión y apriete los pernos al torque especificado en cruz.

Llenado de Lubricante y Pruebas de Funcionamiento

Monte la caja de cambios en la volqueta Shacman, conecte el cardán, el varillaje de cambios, las líneas de aire y los sensores eléctricos.

Llene la transmisión con aceite nuevo para engranajes de servicio pesado SAE 85W-140 API GL-5 hasta el nivel indicado por el tapón de inspección.

Encienda el motor de la volqueta y realice pruebas de cambio en vacío para verificar que todas las marchas engranen suavemente y sin esfuerzo.

Realice una prueba de ruta con el camión a diferentes velocidades, prestando atención a la ausencia de zumbidos anormales y comprobando la suavidad del cambio.

Verifique que el PIÑON TRANSMISION VOLQUETA SHACMAN trabaje de manera impecable bajo aceleración y desaceleración, garantizando una entrega de potencia firme y estable.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados de mantenimiento y conducción preventiva prolonga sustancialmente la durabilidad de los engranajes de la transmisión.

• Uso del Aceite Correcto: Utilice únicamente lubricantes para engranajes con especificación API GL-5 y viscosidad adecuada según el clima de trabajo.

• Cambio Periódico de Fluido: Sustituya el aceite de la transmisión cada 30.000 a 40.000 kilómetros o según las horas estipuladas en aplicaciones severas de obra.

• Limpieza del Respiradero: Mantenga libre de barro el respiradero superior de la caja para evitar sobrepresiones que dañen los retenes de aceite.

• Operación Correcta del Embrague: Pise el pedal de embrague hasta el fondo al cambiar de marcha y espere a que el freno de embrague detenga el eje.

• Evitar Sobrecargas Excesivas: Respete la capacidad máxima de carga de la volqueta para no someter los trenes de engranajes a tensiones de fatiga extrema.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el PIÑON TRANSMISION VOLQUETA SHACMAN con especificaciones precisas para asegurar reparaciones duraderas.

Asegure la máxima capacidad de arrastre, elimine zumbidos molestos y proteja la transmisión de su volqueta con repuestos certificados de alta resistencia. Cotice y adquiera hoy mismo el PIÑON TRANSMISION VOLQUETA SHACMAN con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
