Especificaciones Técnicas del Kit de Sellado de Motor de Giro

El mantenimiento preventivo y correctivo del sistema de rotación en maquinaria pesada exige elementos de estanqueidad de altísima precisión dimensional.

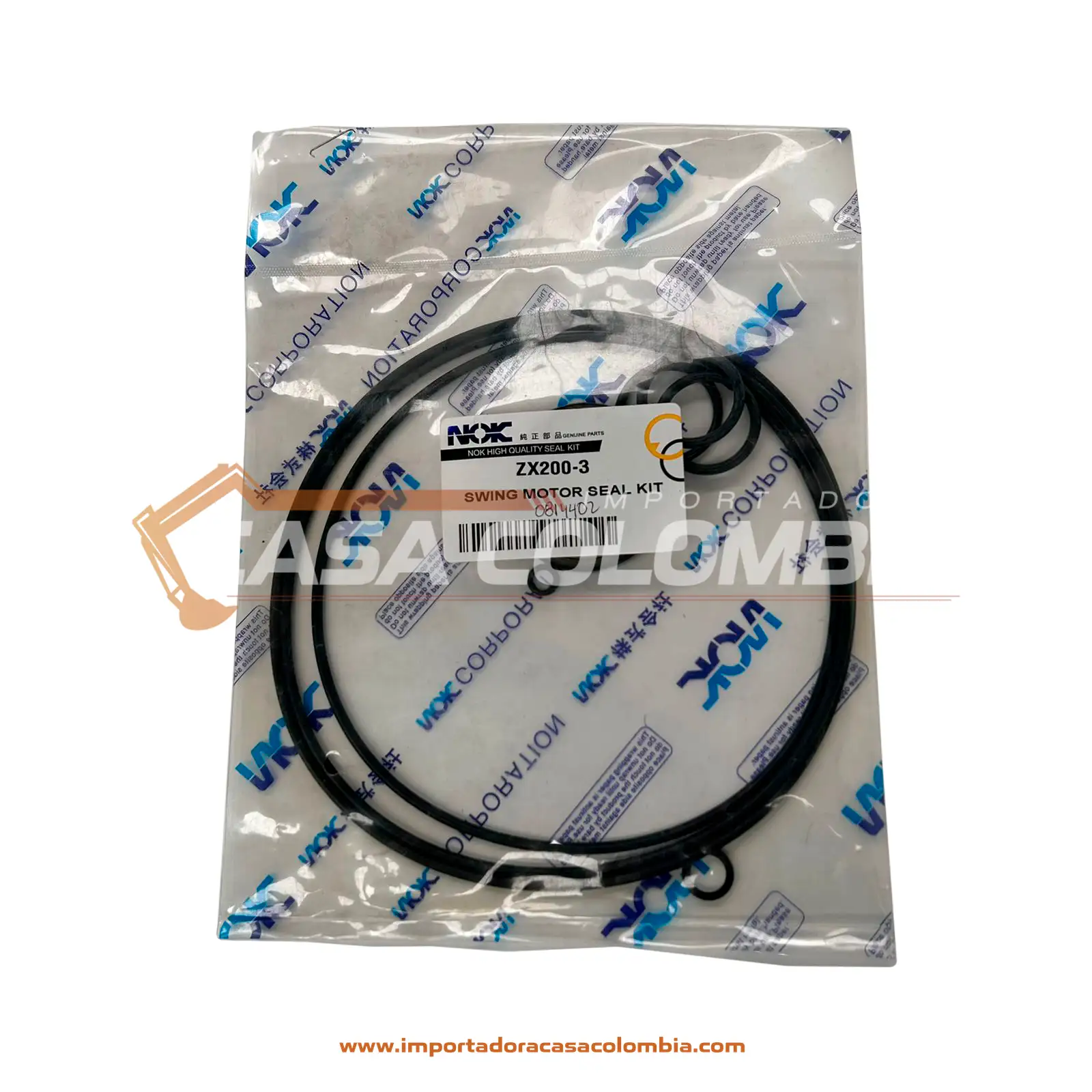

El kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 con referencia técnica 0814402 es un conjunto de sellos indispensables diseñado para soportar exigencias mecánicas e hidráulicas extremas.

En aplicaciones de minería pesada, infraestructura vial y canteras, la confiabilidad del motor de giro Kawasaki M5X130CHB resulta determinante.

Cualquier fuga de aceite o caída de presión en el circuito de rotación compromete de inmediato la aceleración angular y el frenado de la cabina.

Instalar a tiempo el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 previene la pérdida de torque rotacional y evita detenciones no programadas en el frente de obra.

Durante los ciclos continuos de carga y volteo de material, el grupo rotativo depende plenamente de una película de sellado hidrodinámica y estable.

La arquitectura de las excavadoras Hitachi somete a estos sellos a presiones continuas elevadas, picos de frenado y calor por fricción severo.

Por este motivo, la fabricación del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 con calidad original NOK incorpora elastómeros de fluorocarbono (FKM), teflón cargado y nitrilo hidrogenado.

La función básica de este paquete radica en evitar fugas internas entre las lumbreras de trabajo y bloquear el escape de fluido hacia la carcasa.

Esta acción mecánica mantiene la presión volumétrica exacta, permitiendo rotaciones suaves, precisas y sostenidas bajo condiciones de carga pesada.

El uso continuo del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 asegura que el equipo conserve su velocidad de ciclo y no presente derivas incontroladas al detener el giro.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este kit de sellos para motor hidráulico de rotación:

• Denominación del Producto: EMP. MOTOR GIRO EXC. HITACHI ZX200-3

• Código de Parte Principal (OEM): 0814402

• Modelo de Motor Hidráulico: Kawasaki M5X130CHB (y variantes de la serie M5X130)

• Marca Fabricante de Sellos: NOK (calidad original de equipo japonés)

• Familia de Producto: Hidráulico – Empaquetadura Motor de Giro (Swing Motor Seal Kit)

• Maquinaria Principal Compatible: Excavadora sobre orugas Hitachi ZX200-3 (ZAXIS 200-3)

• Compatibilidad Extendida: Modelos de la serie ZAXIS-3 como ZX210-3, ZX225US-3, ZX240-3 y ZX270-3

• Materiales del Conjunto: FKM (Viton), PTFE virgen y cargado con bronce, NBR de alta densidad y poliuretano

• Componentes Incluidos: Retén de eje de alta presión, O-rings de carcasa, sellos D-ring, empaquetaduras de freno y sellos de válvula de alivio

• Rango Térmico de Trabajo: -25 °C hasta +120 °C bajo condiciones continuas de fricción y fluido hidráulico caliente

• Presión de Trabajo Soportada: Hasta 350 bar en picos transitorios de frenado dinámico y alivio

• Función del Componente: Confinamiento hermético de aceite hidráulico, retención de presión en el freno y exclusión de contaminantes

• Tipo de Repuesto: Kit de empaquetadura hidráulica de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Sellado en el Motor de Giro Kawasaki M5X130CHB

El motor de giro M5X130CHB es el corazón hidráulico que transforma el caudal de las bombas principales en torque rotacional para la superestructura.

En este entorno tan exigente, el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 cumple la función crítica de mantener aisladas las cámaras de alta y baja presión del motor.

Retención Confiable de la Presión y Eficiencia Volumétrica

Cuando el operador acciona el joystick de giro, el aceite presurizado ingresa a los pistones para generar el empuje angular del plato oscilante.

Al instalar adecuadamente el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3, las empaquetaduras garantizan que el fluido no escape hacia el drenaje de carcasa antes de generar trabajo.

Si los sellos internos se desgastan o pierden elasticidad, la presión escapa y el motor pierde fuerza de arranque al iniciar la rotación con carga.

Retención del Freno de Estacionamiento Hidráulico

El motor M5X130CHB incorpora un freno de discos múltiples integrado que se libera mediante la presión de aceite aplicada sobre un pistón anular.

Los sellos del pistón de freno incluidos en el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 deben mantener una estanqueidad absoluta para evitar la caída de presión en esa cámara.

Si estos sellos fallan, el aceite de liberación se fuga y los resortes mecánicos aplican parcialmente los discos mientras la máquina está girando.

Este arrastre involuntario quema los discos de fricción en cuestión de horas, contaminando todo el circuito con partículas de carbón y bronce.

La calidad insuperable del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 garantiza una liberación limpia del freno, previniendo el recalentamiento destructivo del módulo.

Protección del Retén de Eje Principal Bajo Contrapresión

El retén del eje de salida es una de las piezas más críticas del ensamble, ya que separa el aceite hidráulico de la grasa de la tornamesa.

El sello de eje NOK incorporado en el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 cuenta con un labio hidrodinámico reforzado diseñado para soportar contrapresiones de drenaje.

Si se utiliza un retén genérico común, la presión de retorno revienta el labio, permitiendo que el aceite inunde y lave la grasa de la corona de giro.

Reducción de Costos y Protección de la Maquinaria

El costo de un kit de sellos genuino es insignificante frente a los gastos de reemplazar un grupo rotativo Kawasaki M5X completo.

Un motor que opera con sellos degradados genera cavitación interna y sobrecalentamiento, rayando la placa de válvulas y el bloque de cilindros.

Elegir preventivamente el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 protege las superficies lapeadas de alta precisión, garantizando reparaciones rentables y duraderas.

Arquitectura y Materiales del Paquete de Sellado NOK

El rendimiento del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 se fundamenta en la avanzada tecnología de polímeros desarrollada por NOK para maquinaria japonesa de servicio pesado.

Retén de Eje de Alta Presión con Labio de FKM

El retén frontal está moldeado en caucho de fluorocarbono de alta resistencia térmica y química frente a los aditivos del aceite hidráulico.

Su labio de sellado incorpora microestrías hidrodinámicas que devuelven activamente las microgotas de aceite hacia el interior del motor.

La elasticidad permanente del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 le permite soportar velocidades periféricas elevadas sin cristalizarse ni generar canales en el eje pulido.

Anillos D-Ring y Sellos de Sección Especial

Para el sellado entre las secciones de la carcasa y la placa de válvulas, el kit incluye perfiles D-ring y sellos conformados a medida.

A diferencia de los O-rings estándar, el perfil en D del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 no se retuerce dentro de la ranura durante el apriete de los pernos de unión.

Esta estabilidad geométrica evita fugas en las uniones estáticas de la carcasa cuando el motor experimenta picos de choque al frenar el giro.

Sellos de Pistón de Freno y Válvulas de Alivio

El paquete incluye los anillos de sección rectangular y respaldo antiextrusión que sellan el pistón del freno de estacionamiento multidisco.

La baja fricción del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 permite que el pistón responda instantáneamente a los cambios de presión piloto sin trabarse mecánicamente.

Asimismo, se suministran todos los sellos micrométricos correspondientes a las válvulas de alivio cruzadas y válvulas anticavitación integradas.

O-Rings de Sellado de Puertos con Tolerancias Japonesas

Cada O-ring incluido en el juego ha sido fabricado bajo las estrictas normas dimensionales JIS aplicadas por Hitachi en sus líneas de montaje.

El kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 suministra elastómeros con la dureza Shore exacta para cada punto del circuito, desde líneas de pilotaje hasta puertos de potencia.

Diagnóstico y Síntomas de Sellos Dañados en el Motor de Giro

Identificar a tiempo las fallas en las empaquetaduras del motor de giro evita costosas averías en el reductor planetario y la tornamesa.

Fuga de Aceite Hacia la Grasa de la Tornamesa

El síntoma más alarmante de falla en el retén de eje es el aumento del nivel de lubricante o presencia de aceite hidráulico en el cajón de giro.

Instalar a tiempo el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 elimina el paso de fluido hacia la corona, evitando que la grasa protectora sea lavada por el aceite.

Deriva o Rotación Lenta de la Cabina con Carga

Cuando la máquina trabaja en pendiente y la cabina se desliza lentamente hacia el lado bajo, los sellos internos del motor están comunicados.

El reemplazo del conjunto con el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 devuelve la retención hidráulica original, permitiendo mantener la posición fija en cualquier ángulo.

Sobrecalentamiento Excesivo en la Carcasa del Motor

Si el cuerpo del motor de giro alcanza temperaturas anormalmente altas al tacto, existe una recirculación interna continua de fluido.

La calidad térmica del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 restablece las tolerancias de estanqueidad, evitando que el aceite se recaliente por fricción forzada.

Golpeteo Brusco al Detener el Giro

Cuando las válvulas de frenado del motor pierden estanqueidad en sus sellos, la desaceleración de la máquina se vuelve violenta e irregular.

Montar de manera preventiva el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 restaura la amortiguación hidráulica, permitiendo paradas progresivas sin sacudir el brazo.

Procedimiento de Instalación Recomendado

El reacondicionamiento de un motor hidráulico de giro Kawasaki M5X130CHB requiere un área de taller limpia y procedimientos metódicos.

Desmontaje y Preparación del Motor

Baje los implementos al suelo, apague el motor diésel y alivie la presión del tanque hidráulico aflojando la tapa de llenado.

Coloque el motor en un soporte de armado vertical y retire la tapa trasera que aloja las válvulas de control y alivio.

Extraiga con sumo cuidado el pistón del freno, los discos de fricción, los resortes helicoidales y el grupo rotativo de cilindros.

Inspeccione el eje de salida en la zona de rozamiento del retén; la pista metálica debe estar libre de ranuras profundas o desgaste escalonado.

Si el eje presenta estrías marcadas, debe pulirse o repararse antes de armar; montar el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 sobre un eje dañado causaría fugas inmediatas.

Colocación de los Nuevos Sellos NOK

Extraiga los componentes nuevos de su embalaje sellado justo en el momento de su instalación para evitar contaminación ambiental.

Instale el nuevo retén de eje utilizando un botador del diámetro exacto, aplicando fuerza uniforme sobre la carcasa metálica del sello.

Introduzca los sellos D-ring y O-rings del kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 lubricándolos previamente con vaselina técnica o aceite hidráulico limpio.

Asegúrese de que los sellos del pistón de freno queden colocados sin torsiones en sus alojamientos para garantizar un movimiento suave.

Armado, Torquedo y Puesta en Marcha

Monte las secciones del motor alineando los pasadores guía y apriete los pernos principales en cruz aplicando el torque de manual.

Instale el motor sobre el reductor de giro, conecte las líneas hidráulicas y reemplace los sellos de brida con los nuevos del kit.

Llene la carcasa del motor con aceite hidráulico limpio a través del puerto de drenaje superior antes de arrancar la máquina.

Compruebe que el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 trabaje sin fugas y verifique que la rotación sea suave, silenciosa y progresiva en ambos sentidos de giro.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos de mantenimiento preventivo prolonga sustancialmente la vida útil del sistema hidráulico de rotación de su excavadora.

• Revisión Periódica de la Línea de Drenaje: Asegúrese de que la manguera de retorno de carcasa no esté obstruida para no reventar el retén de eje.

• Control de Temperatura del Aceite: Evite operar continuamente con temperaturas de aceite superiores a 85 °C que degradan los elastómeros.

• Cambio Oportuno de Filtros: Reemplace los filtros de retorno y drenaje según las horas recomendadas para retener micropartículas abrasivas.

• Inspección de la Grasa de Tornamesa: Verifique mensualmente que el lubricante del engranaje de giro no presente contaminación por aceite hidráulico.

• Evitar Giros Bruscos con Carga: No utilice la inercia de giro de la cabina para golpear rocas o derribar taludes durante la excavación.

Respaldo Técnico y Gestión para Flotas

Disponer de kits de empaquetadura de alta calidad en su pañol de repuestos previene retrasos costosos cuando se detecta una fuga en el motor de giro.

En Importadora Casa Colombia encuentra permanentemente el kit EMP. MOTOR GIRO EXC. HITACHI ZX200-3 con especificaciones originales para reparaciones confiables y duraderas.

Contar con sellos japoneses NOK que cumplen estrictamente los estándares de fábrica devuelve a su excavadora la precisión y fuerza de giro nominal.

Asegure la potencia de rotación, elimine fugas de aceite y proteja el motor de giro de su excavadora con sellos certificados de alta durabilidad. Cotice y adquiera hoy mismo el EMP. MOTOR GIRO EXC. HITACHI ZX200-3 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
