Especificaciones Técnicas del Tornillo de Zapata para Tren de Rodaje

El mantenimiento preventivo y correctivo del tren de rodaje en excavadoras de 14 a 22 toneladas exige elementos de fijación roscada forjados con las más altas especificaciones metalúrgicas de Grado 12.9.

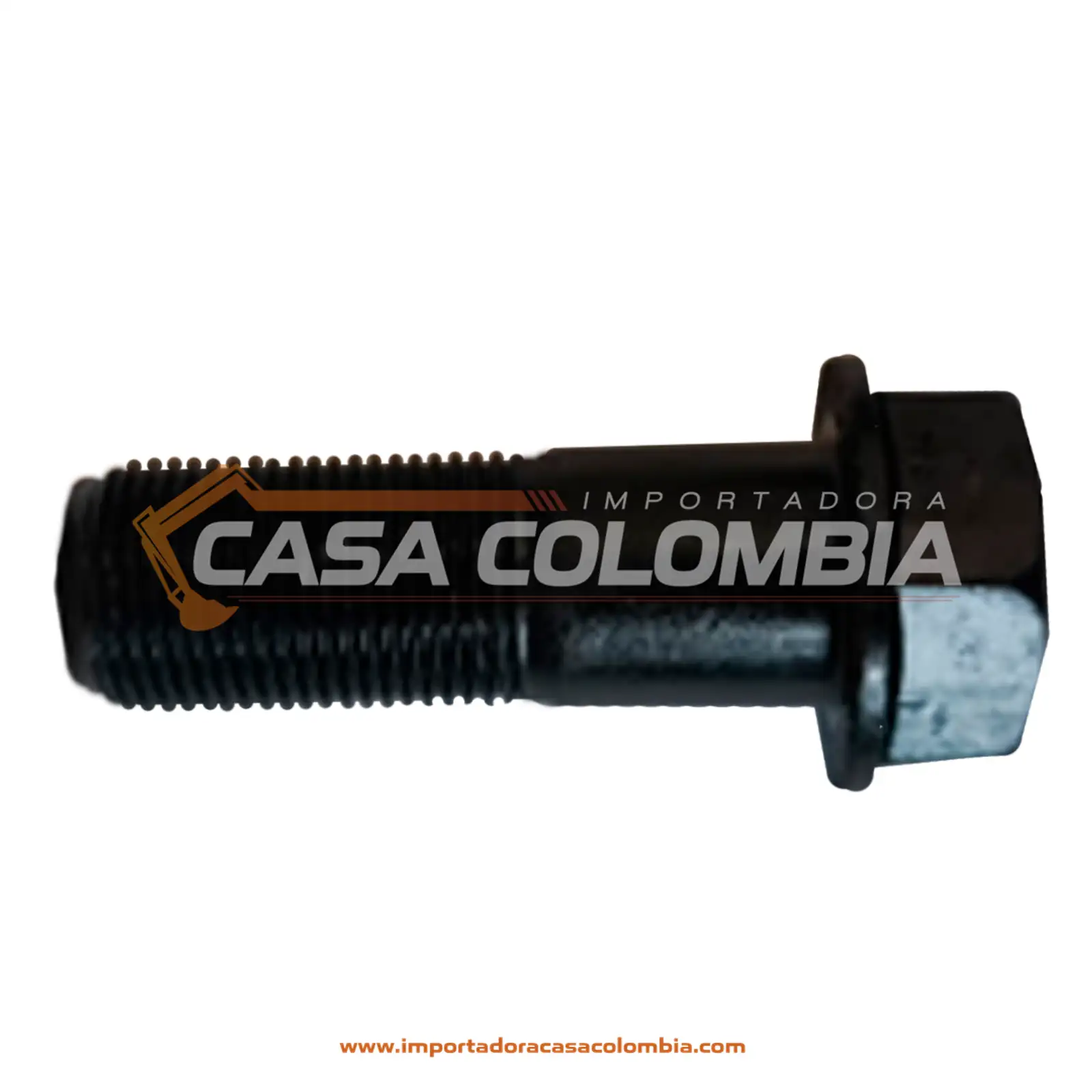

El TORNILLO ZAPATA 18 X 55mm con referencia técnica 4297905 es el perno de cabeza especial diseñado para asegurar rígidamente la teja o zapata de acero contra el eslabón de la cadena de oruga.

En aplicaciones exigentes como construcción de infraestructura vial, urbanismo, zanjeo de servicios, conformación de taludes y canteras de material aluvial, la solidez de esta unión resulta determinante.

Cualquier deformación plástica en el vástago, elongación excesiva por tracción o rotura por fatiga en la raíz del filete afloja de inmediato la zapata, provocando holguras destructivas en la cadena.

Instalar a tiempo el TORNILLO ZAPATA 18 X 55mm previene el cizallamiento catastrófico de los pernos de rodaje, deformaciones permanentes en los eslabones y costosas detenciones en el frente de carguío.

Por este motivo, la fabricación del TORNILLO ZAPATA 18 X 55mm incorpora acero aleado microaleado al boro y cromo (como 20MnB o 40Cr) forjado en caliente y tratado térmicamente para alcanzar una dureza de 38 a 44 HRC.

La función básica de este perno consiste en generar una fuerza de sujeción (clamping force) masiva junto con la tuerca de zapata M18, aprisionando la teja contra el eslabón sin juego relativo.

Esta acción mecánica elimina los micromovimientos de rozamiento que desgastan las caras de asiento del eslabón, garantizando una transferencia de empuje limpia hacia el terreno.

El uso continuo del TORNILLO ZAPATA 18 X 55mm asegura que el tren de rodaje conserve su rigidez geométrica nominal, permitiendo a la máquina trepar pendientes y operar en terrenos irregulares sin riesgo de soltar tejas.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este perno de zapata para maquinaria pesada:

• Denominación del Producto: TORNILLO ZAPATA 18 X 55mm

• Código de Parte Principal (OEM): 4297905

• Códigos de Referencia Cruzada: Hitachi 4297905, 4344171, John Deere 4297905, AT254245, Berco HT484, ITM compatible

• Familia de Producto: Tren de Rodaje – Tornillo-Tuerca-Arandela / Tornillo de Zapata (Track Shoe Bolt)

• Dimensiones Nominales: Diámetro M18 x Paso de rosca 1.50 mm x Longitud bajo cabeza 55 mm (M18 x 1.50 x 55 mm)

• Longitud Total del Vástago: 55 mm (con longitud de rosca calibrada de 28 a 30 mm y cuello liso de centrado)

• Maquinaria Principal Compatible: Excavadoras sobre orugas Hitachi ZX200, ZX200-3, ZX200-5G, ZX210, EX200, EX200-5 y John Deere 200LC, 210G (gama de 18 a 22 toneladas)

• Compatibilidad Extendida de Serie: Excavadoras Hitachi ZX160, EX160, John Deere 160DLC y equipos de 14 a 22 toneladas con paso M18

• Geometría de la Cabeza: Cabeza semiesférica / domo avellanado cónico de precisión para calzar a ras de la teja

• Grado de Resistencia Mecánica: Grado 12.9 (resistencia a la tracción superior a 1220 MPa / 176.900 psi)

• Límite Elástico Nominal: 1100 MPa con elongación elástica controlada bajo precarga dinámica

• Material Base: Acero estructural de ingeniería microaleado al boro (20MnB / 40Cr) forjado en caliente

• Dureza Estructural: 38 a 44 HRC en núcleo y superficie tratada por temple y revenido

• Tratamiento Superficial: Fosfatado negro anticorrosivo con recubrimiento aceitado para control de fricción

• Función del Componente: Sujeción estructural de alta tensión de la zapata de rodaje al eslabón de la oruga

• Tipo de Repuesto: Tornillo de zapata de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Tornillo de Zapata en Excavadoras de 14 a 22 Toneladas

El tren de rodaje soporta el peso operativo de la excavadora mientras el equipo ejecuta maniobras de penetración y carga continua en ciclo productivo.

En este entorno operativo tan exigente, el TORNILLO ZAPATA 18 X 55mm cumple la función crítica de mantener unidos los eslabones móviles con las tejas de apoyo bajo esfuerzos de torsión continua.

Resistencia al Cizallamiento y Tracción Extrema

Cuando la excavadora gira en contrarrotación sobre lechos duros, el borde exterior de la zapata experimenta fuerzas de apalancamiento que intentan arrancar el perno de su asiento.

Al instalar adecuadamente el TORNILLO ZAPATA 18 X 55mm, su fabricación en Grado 12.9 proporciona una resistencia a la tracción superior a 1200 megapascales.

Si se utiliza un perno de grado comercial inferior (como 8.8 o 10.9 sin aleación de boro), el vástago se estira permanentemente bajo el primer impacto severo.

La tenacidad del TORNILLO ZAPATA 18 X 55mm tolera las cargas de flexión más agresivas, asegurando que la teja permanezca sólidamente aprisionada contra el eslabón.

Geometría de Cabeza Avellanada y Asiento Cónico

La cabeza del tornillo de zapata debe alojarse dentro del orificio cónico de la teja para que no sobresalga del plano de las garras de tracción.

El perfil de cabeza del TORNILLO ZAPATA 18 X 55mm cuenta con un ángulo de avellanado rectificado que coincide milimétricamente con el alojamiento de la zapata.

Este contacto cónico genera una distribución homogénea de las tensiones radiales, impidiendo que la cabeza se hunda o agriete la teja bajo impacto.

La exactitud dimensional del TORNILLO ZAPATA 18 X 55mm previene roturas por descabezamiento, una de las averías más comunes en tornillos genéricos de baja calidad.

Paso Fino M18 x 1.50 y Retención contra Aflojamiento

A diferencia de los tornillos industriales comunes de rosca gruesa M18 x 2.50, este perno incorpora un paso fino de 1.50 mm.

El paso fino del TORNILLO ZAPATA 18 X 55mm aumenta el diámetro del núcleo del tornillo, otorgando una mayor sección resistente a la tracción pura.

Reducción de Costos y Protección de Cadenas de Rodaje

El valor de adquirir un juego de tornillos nuevos es insignificante comparado con el costo de sustituir eslabones deformados o tramos de oruga rotos.

Una zapata floja se mueve como una bisagra sobre el eslabón, abocinando los cuatro agujeros pasantes y desgastando los rieles de rodadura.

Elegir preventivamente el TORNILLO ZAPATA 18 X 55mm protege la inversión del tren de rodaje, asegurando que la máquina mantenga su máxima disponibilidad operativa.

Arquitectura, Metalurgia y Proceso de Fabricación Grado 12.9

El desempeño superior del TORNILLO ZAPATA 18 X 55mm se fundamenta en rigurosos procesos de forja en caliente, rolado de roscas y tratamiento térmico continuo.

Forja en Caliente y Acero Aleado al Boro

La barra de acero estructural aleado al boro se calienta por inducción y se estampa en caliente mediante prensas de forja de alta velocidad.

Este proceso forja la cabeza y el cuello del TORNILLO ZAPATA 18 X 55mm en una sola pieza monolítica, orientando las fibras del metal de forma continua a lo largo del perfil.

Rolado de Rosca en Frío tras Tratamiento Térmico

Los hilos de rosca M18 x 1.50 del TORNILLO ZAPATA 18 X 55mm no se maquinan por arranque de viruta, sino que se forman mediante rodillos de rolado en frío.

El conformado por deformación plástica comprime la estructura cristalina del acero, generando tensiones residuales de compresión beneficiosas en la raíz del filete.

Tratamiento Térmico de Temple y Revenido Automatizado

Los pernos ingresan a hornos continuos de atmósfera neutra donde se calientan uniformemente antes de ser templados en aceite especial.

Posteriormente, el proceso de revenido controlado ajusta la dureza del TORNILLO ZAPATA 18 X 55mm en el rango estricto de 38 a 44 HRC.

Este equilibrio térmico asegura que el tornillo alcance una resistencia a la tracción superior a 1220 MPa conservando una tenacidad de impacto óptima.

Recubrimiento Químico de Fosfatado Negro

Para prevenir la corrosión galvánica y la oxidación durante el almacenamiento en faena, el perno recibe un tratamiento de fosfato de manganeso.

Esta capa porosa del TORNILLO ZAPATA 18 X 55mm retiene aceites lubricantes especiales que estabilizan el par de apriete durante el montaje con llave dinamométrica.

Diagnóstico y Síntomas de Desgaste en Tornillos de Zapata

Reconocer a tiempo las manifestaciones de fatiga en la tornillería de rodaje evita daños severos en las zapatas y en los eslabones de la oruga.

Cabezas de Tornillos Descabezadas o Pernos Partidos

La presencia de tornillos partidos al ras de la zapata indica que la unión ha trabajado floja, sufriendo esfuerzos cortantes repetitivos.

Instalar a tiempo el TORNILLO ZAPATA 18 X 55mm junto con tuercas nuevas restablece la precarga elástica requerida, eliminando el cizallamiento destructivo.

Zapatas Flojas con Desplazamiento Lateral Visible

Si al inspeccionar la cadena se observa que una teja se mueve al pisar rocas o presenta marcas de fricción brillante en el eslabón, los pernos han cedido.

El cambio oportuno con el TORNILLO ZAPATA 18 X 55mm recupera la presión de contacto necesaria para aprisionar la zapata firmemente contra el eslabón.

Rosca Estirada o Hilos Barridos al Desarmar

Cuando al retirar un perno usado la rosca se observa alargada, adelgazada o con virutas desprendidas, el tornillo ha superado su límite elástico.

Sustituir de inmediato el componente fatigado por el TORNILLO ZAPATA 18 X 55mm garantiza filetes de rosca calibrados capaces de tolerar el torque nominal.

Desgaste Excesivo o Hundimiento en la Cabeza del Perno

Si la cabeza del tornillo se desgasta por rozamiento con piedras hasta perder su geometría, la teja pierde su apoyo cónico de retención.

Montar de manera preventiva el TORNILLO ZAPATA 18 X 55mm devuelve la altura y conicidad correctas a la cabeza, garantizando un apriete seguro en la zapata.

Procedimiento de Instalación Recomendado

El montaje de tornillos y tuercas de zapata en excavadoras medianas exige limpieza absoluta, herramientas dinamométricas y método de apriete angular.

Medidas de Seguridad y Preparación de la Máquina

Estacione la excavadora sobre terreno firme y nivelado, baje el implemento al suelo, apague el motor diésel y retire la llave de encendido.

Limpie profundamente la zapata y el eslabón con cepillo de alambre y desengrasante para eliminar capas de barro, óxido y tierra compactada.

Inspección del Eslabón y Alojamiento Cónico

Revise que el orificio cónico de la zapata no presente grietas, rebabas ni desgaste irregular que altere el apoyo de la cabeza del tornillo.

Inspeccione la cajera interior del eslabón y coloque la tuerca de zapata M18 correspondiente orientando su cara cónica según el manual técnico.

Presente el nuevo TORNILLO ZAPATA 18 X 55mm verificando visualmente que sus filetes de rosca M18 x 1.50 y el vástago de 55 mm se encuentren impecables.

Aplique una película ligera de lubricante seco o aceite limpio sobre la rosca del perno para facilitar un apriete suave y controlado.

Inserción del Perno y Enroscado Inicial

Introduzca el TORNILLO ZAPATA 18 X 55mm desde la cara exterior de la zapata a través del orificio pasante, empujándolo hasta que la cabeza asiente en el avellanado.

Enrosque el perno a mano en la tuerca alojada en la cajera del eslabón varias vueltas completas, asegurándose de que entre sin resistencia.

Procedimiento de Apriete por Torque y Ángulo

El estándar de ingeniería pesada para pernos de zapata M18 Grado 12.9 exige un método de apriete estricto de par previo más giro angular.

Aplique un torque inicial de asentamiento con una llave dinamométrica calibrada (habitualmente entre 250 Nm y 320 Nm según manual del fabricante).

Una vez verificado el torque inicial en los cuatro pernos, aplique un giro angular adicional de 120 grados (un tercio de vuelta) con llave de potencia.

Este apriete angular estira el vástago del TORNILLO ZAPATA 18 X 55mm dentro de su rango elástico calculado, generando la fuerza de cierre masiva que exige la operación en obra.

Realice siempre el apriete final en patrón diagonal cruzado para asegurar una compresión perfectamente homogénea en la zapata.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados en el cuidado del tren de rodaje previene averías prematuras y alarga la durabilidad de los componentes mecánicos.

• Nunca Reutilizar Tornillos Usados: Instale siempre tornillos y tuercas nuevos al cambiar zapatas; la tornillería usada ha sufrido fatiga plástica.

• Limpieza Total de las Caras de Asiento: Elimine todo rastro de tierra o pintura entre teja y eslabón antes de realizar el apriete.

• Respetar el Par y Ángulo: No confíe el apriete final únicamente a llaves de impacto neumáticas; utilice torquímetros y goniómetros calibrados.

• Inspección Visual en Cada Turno: Revise la cadena al inicio de la jornada para detectar cabezas rotas o zapatas desalineadas a tiempo.

• Reemplazo Simultáneo del Juego: Reemplace siempre los cuatro pernos de una teja al mismo tiempo para evitar concentraciones asimétricas de esfuerzo.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el TORNILLO ZAPATA 18 X 55mm con especificaciones precisas para asegurar la máxima confiabilidad operativa.

Asegure la fijación inquebrantable de sus zapatas de oruga, elimine roturas de tornillos por fatiga y proteja el tren de rodaje de su excavadora con repuestos certificados de alta resistencia. Cotice y adquiera hoy mismo el TORNILLO ZAPATA 18 X 55mm con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
