Especificaciones Técnicas del Kit de Empaquetadura del Gato Tensor

El mantenimiento preventivo y correctivo del tren de rodaje en tractores de orugas de servicio pesado exige elementos de estanqueidad hidrostática diseñados para retener grasa a extrema presión.

El kit EMP. GATO TENSOR DOZER SHANTUI SD13 con referencia técnica 136-40-02300W es el paquete de sellos especializado diseñado para restaurar la estanqueidad en el cilindro hidráulico tensor de cadenas.

En aplicaciones exigentes como el desmonte de tierras, corte en roca dura, nivelación masiva en canteras y operaciones continuas en minería a cielo abierto, este repuesto resulta determinante.

Cualquier fuga de grasa a través de los labios de sellado, degradación por fricción abrasiva o desgarro en los anillos de soporte compromete de inmediato la tensión de la oruga del bulldozer.

Instalar a tiempo el kit EMP. GATO TENSOR DOZER SHANTUI SD13 previene el aflojamiento involuntario de las cadenas de rodaje y evita paradas no programadas en el frente de obra.

La arquitectura de los bulldozers Shantui SD13 transmite las fuerzas de retroceso directamente hacia la rueda guía (idler), comprimiendo el resorte recuperador (recoil spring) y el gato tensor.

Por este motivo, la fabricación del kit EMP. GATO TENSOR DOZER SHANTUI SD13 incorpora poliuretano termoplástico (TPU) de alto módulo, elastómeros de nitrilo reforzado (NBR) y anillos antiextrusión de resina fenólica o PTFE cargado.

La función básica de este paquete de sellos radica en confinar herméticamente la grasa de litio inyectada a presiones que superan habitualmente los 200 bar dentro de la camisa del cilindro.

El uso continuo del kit EMP. GATO TENSOR DOZER SHANTUI SD13 asegura que el tractor conserve su geometría de tracción nominal, eliminando el riesgo de descarrilamiento y minimizando el desgaste de eslabones y zapatas.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este kit de empaquetadura para cilindro tensor de tractor Shantui:

• Denominación del Producto: EMP. GATO TENSOR DOZER SHANTUI SD13

• Código de Parte Principal (OEM): 136-40-02300W

• Familia de Producto: Hidráulico – Empaquetadura Cilindro / Sellos para Gato Tensor de Oruga (Track Adjuster Seal Kit)

• Maquinaria Principal Compatible: Tractor bulldozer sobre orugas Shantui SD13 (incluyendo versiones mecánicas e hidrostáticas)

• Compatibilidad Extendida de Serie: Tractores de cadenas Shantui SD13S (versión pantanera / swamp), Shantui SD13YS y equipos afines

• Fluido de Trabajo Confinado: Grasa lubricante pesada de base litio o calcio con aditivos de extrema presión (NLGI Grado 2)

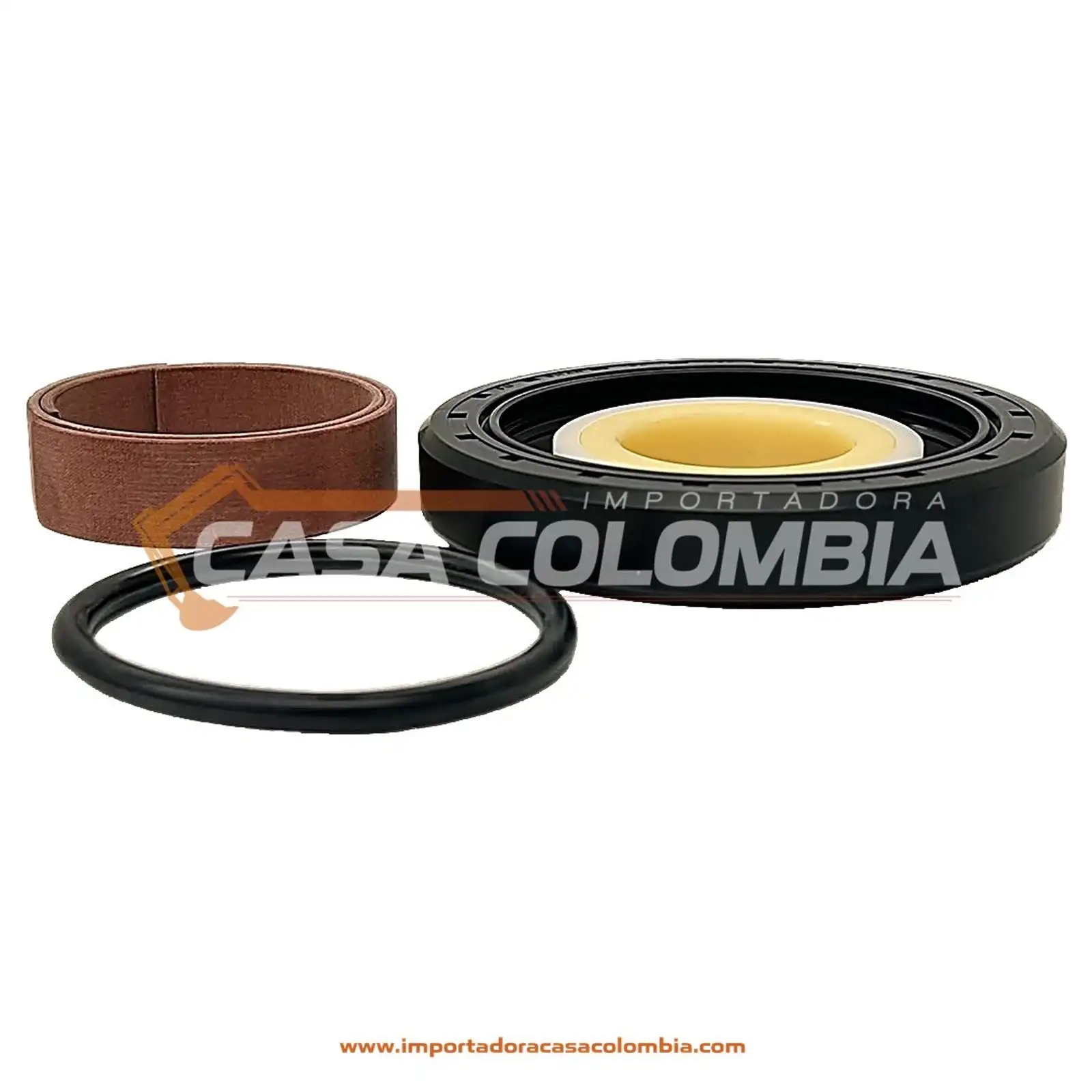

• Componentes Incluidos en el Kit: Sello de émbolo principal de grasa, rascador guardapolvo metálico reforzado, anillos de respaldo antiextrusión y O-rings

• Materiales de Construcción: Poliuretano de alta resiliencia térmica y mecánica, caucho nitrilo (NBR 80/90 Shore A) y PTFE virgen con bronce

• Rango Térmico de Trabajo: -30 °C hasta +110 °C bajo condiciones continuas de fricción, vibración y confinamiento

• Presión de Trabajo Soportada: Hasta 350 bar en picos transitorios generados por compresión del resorte recoil

• Función del Componente: Confinamiento estanco de la columna de grasa presurizada y protección del pistón tensor contra lodo y polvo mineral

• Tipo de Repuesto: Kit de sellos hidráulicos de reemplazo directo conforme a especificaciones originales de ingeniería Shantui

Importancia del Sellado en el Cilindro Tensor Shantui SD13

El cilindro tensor o gato de grasa es el elemento activo que regula la distancia entre la rueda motriz posterior y la rueda guía delantera en el bastidor de orugas.

En este entorno operativo tan riguroso, el kit EMP. GATO TENSOR DOZER SHANTUI SD13 cumple la función crítica de actuar como un tapón hidrostático infranqueable bajo cargas masivas.

Retención Confiable de Grasa a Alta Presión

Cuando el técnico de mantenimiento inyecta grasa a través de la válvula de llenado, la presión acumulada empuja el pistón para tensar la cadena.

Al instalar adecuadamente el kit EMP. GATO TENSOR DOZER SHANTUI SD13, los sellos labiales del émbolo generan una interferencia radial perfecta contra las paredes interiores del cilindro.

Si se utilizan sellos genéricos de baja elasticidad o medidas imprecisas, la grasa escapa lentamente por el cuello del actuador bajo el empuje constante de la oruga.

La precisión geométrica del kit EMP. GATO TENSOR DOZER SHANTUI SD13 garantiza una retención hermética permanente, manteniendo la tensión calibrada a lo largo de cientos de horas de trabajo continuo.

Absorción de Choques del Resorte Recoil

Cuando el tractor avanza en terreno accidentado y una roca queda atrapada entre la rueda guía y la cadena, se produce una sobrecarga mecánica violenta.

Para evitar que la cadena se reviente, el conjunto de resorte de retroceso se comprime instantáneamente, empujando el pistón tensor hacia el interior de su camisa.

Este retroceso forzado genera un pico hidrostático extremo dentro de la cámara de grasa que intenta expulsar los sellos por la holgura diametral.

Los anillos de respaldo antiextrusión incluidos en el kit EMP. GATO TENSOR DOZER SHANTUI SD13 bloquean cualquier deformación o mordedura en los labios de poliuretano durante este choque.

Protección contra Contaminantes del Tren de Rodaje

El extremo delantero del gato tensor opera a escasos centímetros del suelo, expuesto a una mezcla continua de lodo húmedo, arena sílice y agua ácida.

Si el rascador se quiebra o pierde su tensión elástica, el polvo de cuarzo ingresa a la cámara del cilindro, convirtiéndose en una pasta abrasiva destructiva.

La robustez del rascador del kit EMP. GATO TENSOR DOZER SHANTUI SD13 forma una barrera impenetrable que expulsa los sedimentos gruesos y mantiene limpio el interior del actuador.

Reducción de Costos y Prevención de Descarrilamiento

Una oruga destensada por fallas en el cilindro de grasa representa uno de los mayores peligros operacionales para un tractor de cadenas.

Si la cadena se sale de la rueda guía en plena pendiente o fango profundo, la maniobra para montarla exige horas de trabajo con palancas y maquinaria auxiliar.

Elegir preventivamente el kit EMP. GATO TENSOR DOZER SHANTUI SD13 protege la integridad de todo el tren de rodaje, asegurando un ahorro económico sustancial en repuestos mayores.

Arquitectura y Componentes del Paquete de Sellado

El rendimiento del kit EMP. GATO TENSOR DOZER SHANTUI SD13 se fundamenta en un diseño elastomérico multicapa concebido para tolerar fricción en seco y altas presiones.

Sello Principal de Pistón / Émbolo de Grasa

Constituye el corazón operativo de la empaquetadura, fabricado en poliuretano termoplástico de alta densidad con perfil en U asimétrico.

El labio dinámico del sello interior del kit EMP. GATO TENSOR DOZER SHANTUI SD13 se energiza automáticamente con la propia presión de la grasa, aumentando su fuerza de contacto.

Anillo Rascador Guardapolvo Reforzado (Wiper Seal)

Montado en la boca frontal del cilindro tensor, este elemento cuenta con una carcasa metálica embutida y un labio de raspado de poliuretano de alta dureza.

El perfil cortante del rascador en el kit EMP. GATO TENSOR DOZER SHANTUI SD13 remueve costras de barro seco, arcilla compactada e incrustaciones minerales del vástago.

Su diseño incluye un labio secundario interno que ayuda a contener cualquier película residual de lubricante, evitando goteos hacia el bastidor.

Anillos de Respaldo Antiextrusión (Backup Rings)

Ubicados inmediatamente detrás de los sellos elastoméricos principales, estos anillos están elaborados en PTFE cargado con bronce o resina fenólica.

La función de estos anillos en el kit EMP. GATO TENSOR DOZER SHANTUI SD13 es cerrar la luz mecánica existente entre el pistón y el cilindro cuando la presión supera los 200 bar.

Bandas Guía de Desgaste y O-Rings de Sellado Estático

El kit incluye bandas de desgaste maquinadas en resina reforzada con tejido de poliéster para guiar el pistón con precisión micrométrica.

Estas bandas absorben las cargas radiales que intentan desalinear el émbolo dentro de la camisa cuando la rueda guía recibe empujes asimétricos.

La incorporación de estas guías en el kit EMP. GATO TENSOR DOZER SHANTUI SD13 previene el contacto metal con metal, evitando el rayado destructivo de las paredes del cilindro.

Diagnóstico y Síntomas de Sellos Dañados en el Tensor

Reconocer a tiempo las señales de falla en la empaquetadura del gato tensor previene averías costosas en las cadenas y ruedas de soporte.

Pérdida Progresiva de Tensión en la Cadena

Si el operador debe inyectar grasa cada dos o tres días para mantener la flecha correcta de la oruga, los sellos internos han colapsado.

Instalar a tiempo el kit EMP. GATO TENSOR DOZER SHANTUI SD13 soluciona de raíz esta fuga interna, permitiendo que la tensión se conserve estable por meses de trabajo.

Expulsión de Grasa por el Cuello del Cilindro

La aparición de pasta de grasa mezclada con tierra alrededor de la boca del cilindro tensor es una señal inequívoca de rotura del sello y rascador.

El reemplazo del conjunto con el kit EMP. GATO TENSOR DOZER SHANTUI SD13 restaura la estanqueidad exterior, manteniendo limpio el mecanismo y evitando desperdicios de insumos.

Inclinación o Atascamiento del Pistón Tensor

Cuando las bandas de desgaste se desgastan excesivamente, el vástago pierde concentricidad y comienza a trabajar inclinado dentro del tubo.

Si el pistón se traba y no retrocede al comprimirse el resorte, toda la energía del impacto se transfiere al chasis, pudiendo quebrar el bastidor de orugas.

Ingreso de Barro en la Cámara Hidráulica

Al desmontar el gato tensor durante una inspección, la presencia de lodo o agua en la cavidad de grasa confirma que el rascador ha fallado.

Montar de manera preventiva el kit EMP. GATO TENSOR DOZER SHANTUI SD13 protege el pulido interno de la camisa, evitando que la arena actúe como esmeril contra el metal.

Procedimiento de Instalación Recomendado

El cambio de la empaquetadura del cilindro tensor exige estrictos protocolos de seguridad para gestionar la alta energía acumulada en el sistema.

Alivio de Presión y Seguridad en el Tren de Rodaje

Estacione el bulldozer Shantui SD13 en terreno plano y nivelado, baje la hoja y el ripper al suelo, y apague el motor diésel.

Localice la ventana de inspección del tensor en el chasis de orugas y limpie a fondo la válvula de alivio de grasa con desengrasante.

Afloje lentamente la válvula de alivio una o dos vueltas completas utilizando una llave adecuada, manteniéndose alejado de la trayectoria de salida.

Desmontaje e Inspección del Pistón y Cilindro Tensor

Desconecte la horquilla delantera que une el pistón tensor con el soporte de la rueda guía (yoke assembly).

Retire las impurezas y lave minuciosamente el alojamiento del actuador con solvente desengrasante para inspeccionar las paredes internas de la camisa.

Colocación Técnica de los Sellos Nuevos

Retire los sellos viejos utilizando ganchos de latón o herramientas plásticas que no rayen las ranuras mecanizadas del pistón.

Limpie las ranuras a fondo y compruebe que no existan rebabas metálicas ni partículas de arena atrapadas en los alojamientos.

Extraiga los componentes del kit EMP. GATO TENSOR DOZER SHANTUI SD13 de su empaque protector e inspecciónelos visualmente antes de iniciar el montaje.

Instale primero los anillos de respaldo antiextrusión en la posición correcta respecto a la dirección de empuje de la grasa.

Coloque el sello principal de émbolo asegurándose de que los labios de presión apunten directamente hacia la cámara de grasa presurizada.

Instale las bandas de desgaste en sus respectivas ranuras y monte el rascador metálico reforzado en la boca del cilindro con una prensa adecuada.

Ensamble, Tensado y Verificación Operativa

Aplique una capa generosa de grasa de litio limpia sobre todas las superficies del kit EMP. GATO TENSOR DOZER SHANTUI SD13 y en el interior de la camisa del cilindro.

Alinee el pistón perfectamente concéntrico con el eje del cilindro e introdúzcalo con suavidad, evitando pellizcar los labios de sellado.

Vuelva a conectar la horquilla de empuje a la rueda guía y apriete los pernos de unión según las especificaciones del manual Shantui.

Cierre la válvula de alivio de grasa apretándola al torque especificado con su O-ring nuevo suministrado en el kit.

Conecte la bomba de engrase en la boquilla de llenado e inyecte grasa limpia hasta que la cadena de oruga alcance la comba especificada por catálogo.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados en la inspección y tensado del tren de rodaje prolonga notablemente la durabilidad de los sellos y componentes mecánicos.

• Monitoreo Semanal de Tensión: Mida la flecha de la cadena cada semana; una tensión incorrecta acelera el desgaste de todo el tren de rodaje.

• No Sobretensar las Cadenas: Nunca tense la oruga en exceso; una cadena demasiado apretada somete los sellos y rodamientos a sobrecargas destructivas.

• Ajustar según el Terreno: En terrenos fangosos o pegajosos, aumente la holgura de la cadena para compensar el barro que se compacta entre los eslabones.

• Limpieza de la Válvula de Llenado: Limpie siempre la grasera antes de conectar la manguera de llenado para no introducir tierra al cilindro.

• Inspección de Fugas Externas: Revise periódicamente la cavidad de la rueda guía para detectar goteos tempranos de grasa antes de que la cadena se afloje.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el kit EMP. GATO TENSOR DOZER SHANTUI SD13 con especificaciones precisas para asegurar reparaciones duraderas.

Asegure la tensión perfecta de sus orugas, elimine fugas de grasa a alta presión y proteja el tren de rodaje de su bulldozer con repuestos certificados de alta durabilidad. Cotice y adquiera hoy mismo el EMP. GATO TENSOR DOZER SHANTUI SD13 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
