LA INGENIERÍA DE GUIADO HIDRÁULICO PESADO Y EL BUJE DE TAPA DE ARRASTRE (BRAZO) EN EXCAVADORAS HITACHI ZX850H

En el colosal, implacable y abrasivo frente de la gran minería a cielo abierto, canteras de roca masiva y megaproyectos de infraestructura en Colombia, las excavadoras sobre orugas de ultra alto tonelaje en el rango de 85 toneladas (como la reconocida Hitachi Zaxis ZX850H, ZX850-3 y ZX870H) operan como las unidades principales de extracción continua. Toda la fuerza de tiro, arrastre y penetración profunda en bancos de roca dinamitada se canaliza a través del cilindro de arrastre (arm cylinder o cilindro de brazo), cuyo vástago macizo cromado de 160 mm de diámetro se desplaza de manera ininterrumpida bajo presiones hidrostáticas que superan los 350 bares con intensas cargas dinámicas de flexión transversal.

El repuesto Buje De Cilindro Angular ilustra la geometría cilíndrica de apoyo con superficie antifricción requerida para absorber cargas laterales masivas en cilindros hidráulicos de servicio pesado.

El componente mecánico de centrado y sacrificio encargado de absorber los momentos flectores laterales, guiar con precisión micrométrica el vástago cromado de 160 mm a través del cabezal y evitar el contacto metal contra metal entre la tapa de acero y el vástago es el BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (conocido técnicamente como casquillo guía de tapa de brazo, bocina de cabezal de cilindro de arrastre o arm cylinder head bush, referenciado bajo el código matricial maestro 0379905).

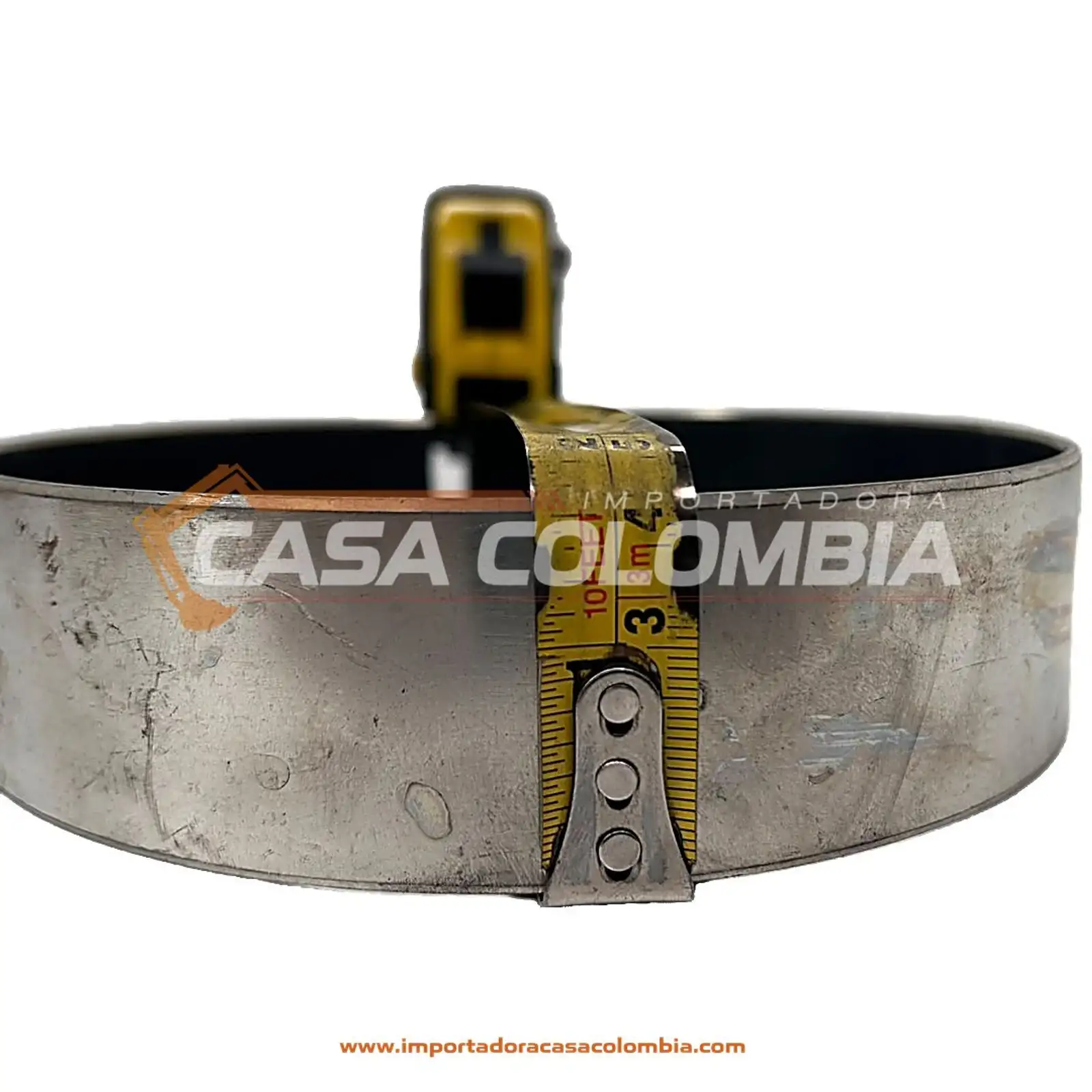

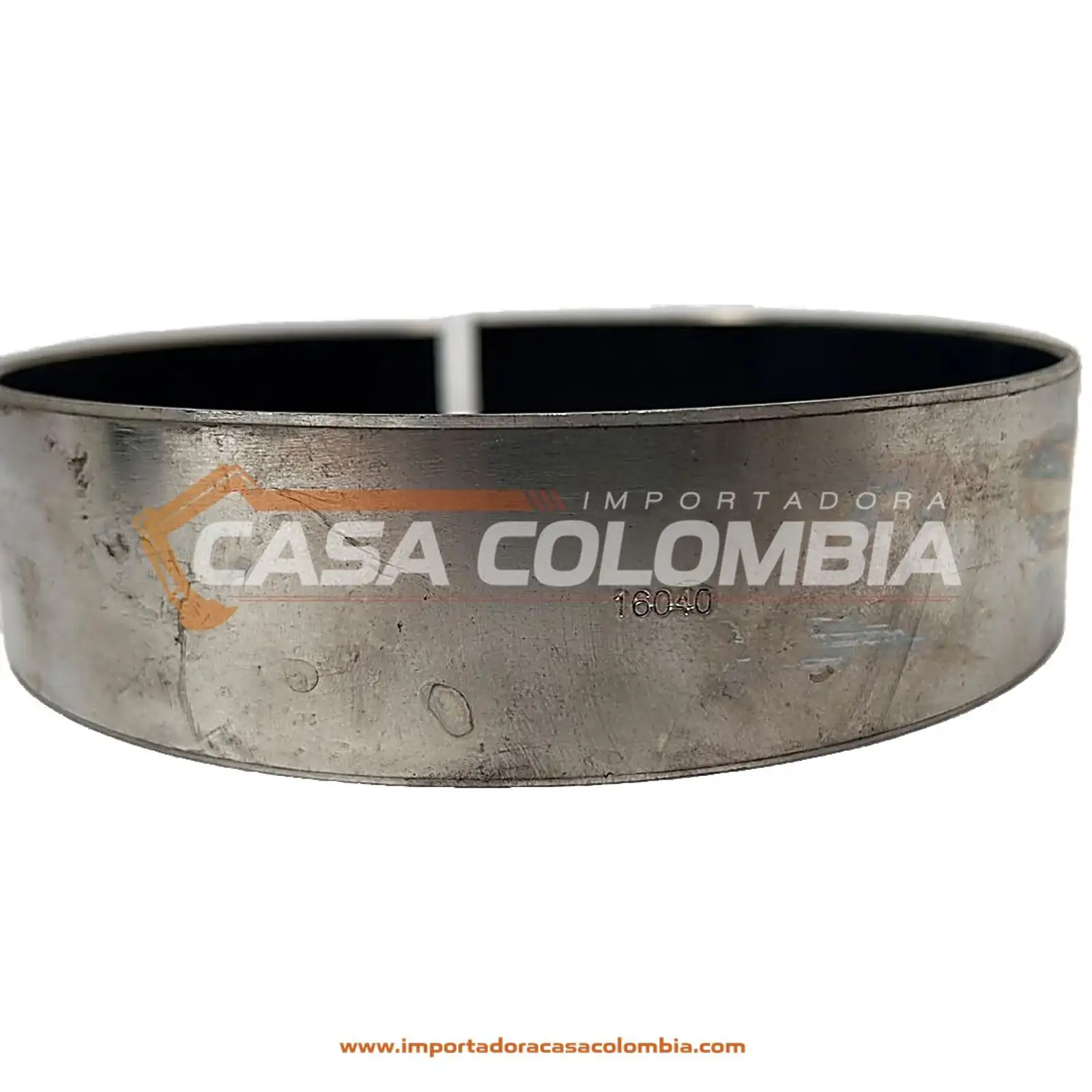

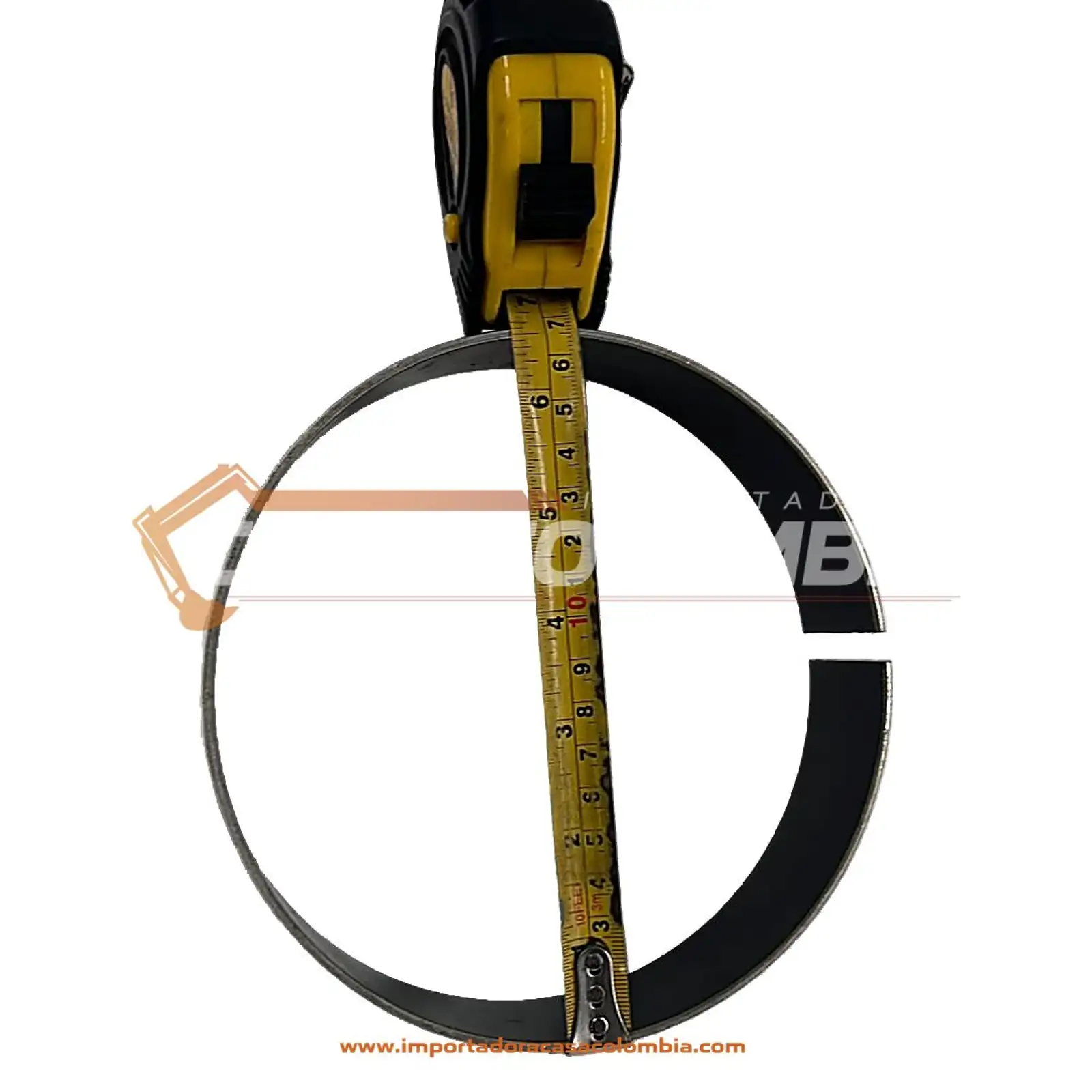

Este casquillo cilíndrico de alta ingeniería de 160 mm de diámetro interior por 40 mm de longitud/ancho nominal se instala por interferencia dentro de la tapa prensaestopas (cylinder head/gland) del cilindro de arrastre. Su objetivo fundamental es mantener la concentricidad geométrica rigurosa del vástago de 160 mm a lo largo de toda su carrera de trabajo, garantizando que el paquete de empaquetaduras de presión, anillos de respaldo de PTFE y limpiadores rascadores trabajen en un plano estrictamente concéntrico y sin deformaciones en sesgo.

Cuando un buje de tapa de cilindro de brazo sufre desgaste por fricción, pérdida de película lubricante o deformación plástica por impactos angulares al desgarrar roca, el vástago adquiere holgura radial. En campo, el síntoma es destructivo: fugas de aceite masivas a través del cabezal del cilindro, extrusión y corte de los sellos de poliuretano, rayado severo del cromo duro sobre el vástago de 160 mm y pérdida de estabilidad en el posicionamiento del brazo. La sustitución oportuna por la unidad 0379905 restituye el guiado perfecto del vástago, elimina fugas contaminantes y protege el cilindro de arrastre.

BRONCE FOSFÓRICO DE ALTA RESISTENCIA, CANALES DE LUBRICACIÓN HIDRODINÁMICA Y TOLERANCIA H7

Soportar los esfuerzos de torsión y flexión inducidos cuando el balde de minería arrastra bloques de roca atrapados y disipar la fricción generada por el deslizamiento continuo exige una aleación metálica con propiedades mecánicas y térmicas de primer nivel.

El BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (0379905) está mecanizado en bronce fosfórico de ultra alta resistencia (o estructura bimetálica de acero con recubrimiento interior de aleación cobre-estaño de alta densidad). Este compuesto resiste cargas de compresión dinámica superiores a los 300 N/mm² sin experimentar deformación permanente, previniendo el agarrotamiento o soldadura en frío (anti-galling) contra el vástago templado.

La superficie interna de contacto incorpora ranuras helicoidales de lubricación (oil grooves) que retienen y distribuyen de forma continua el fluido hidráulico (ISO VG 46/68), formando una cuña hidrodinámica que minimiza el desgaste abrasivo. Su riguroso maquinado bajo norma ISO con tolerancia de diámetro interior H7 garantiza la holgura diametral precisa para absorber expansiones térmicas en jornadas continuas de minería sin generar cabeceos parásitos.

HOMOLOGACIÓN TÉCNICA Y COMPATIBILIDAD OEM: 0379905

En la metódica, estricta y rigurosa administración del mantenimiento hidráulico de maquinaria pesada B2B, la precisión paramétrica de los casquillos de tapa de cilindro es una regla innegociable. Mecanizar bujes artesanales sin la aleación correcta o con tolerancias imprecisas provoca que el casquillo ceda bajo las cargas de una máquina de 85 toneladas, permitiendo el roce destructivo del vástago contra la tapa de acero.

Al integrar el BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm en la reconstrucción del cabezal hidráulico, el equipo técnico certifica una intervención basada en especificaciones puras de fábrica. Esta pieza de alta precisión está catalogada bajo la referencia matricial de ingeniería 0379905.

Su compatibilidad paramétrica cubre de forma taxativa y directa las excavadoras pesadas de minería y movimiento de tierras:

• Hitachi Serie Zaxis: ZX850H, ZX850-3, ZX850-3F, ZX850LC-3, ZX870H-3, ZX870H-5G, ZX870LCH-5G.

• Hitachi Plataformas Compatibles: Excavadoras pesadas Hitachi de 80 a 90 toneladas equipadas con cilindros de arrastre (brazo) originales con vástago de 160 mm de diámetro y alojamiento de tapa de 40 mm de longitud nominal.

El diámetro interior calibrado de 160 mm, la longitud de 40 mm y el diámetro exterior de clavado por interferencia (press-fit) encajan con exactitud de nivel micrométrico en la tapa guía, garantizando un posicionamiento firme y concéntrico en el banco hidráulico de armado.

EMBALAJE EN CAJA BLANCA NEUTRA Y PROTECCIÓN HIGIÉNICA DEL CASQUILLO

La integridad geométrica, la concentricidad y el acabado de rectificado de este buje pesado deben protegerse celosamente desde su manufactura en planta hasta su instalación en el taller hidráulico.

Un buje que sufra golpes en los bordes o desarrolle corrosión durante el almacenamiento en bodega presentará rebabas que rayarán el vástago cromado de 160 mm desde las primeras horas de presurización en el banco de pruebas.

Por esta razón de conservación técnica, el BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (0379905) se despacha protegido con una película de aceite anticorrosivo de alta viscosidad, sellado herméticamente en bolsa de polietileno de alto calibre y confinado dentro de una caja de cartón industrial pesada completamente blanca, lisa y de neutralidad corporativa absoluta.

Este empaque aséptico no expone logotipos comerciales ruidosos ni gráficos publicitarios. La caja blanca neutra aísla al repuesto contra la humedad, el polvo ambiental y los impactos del transporte, garantizando que el técnico hidráulico reciba un componente en estado inmaculado.

Bajo esta misma directriz de transparencia técnica en la comercialización B2B, rechazamos el uso de pinturas cosméticas superficiales o acabados engañosos sobre bujes de cilindro, casquillos o componentes hidráulicos.

Es una ley técnica universal en la industria pesada que los bujes de tapa, bocinas y cojinetes se presenten en sus acabados metálicos y maquinados naturales (bronce maquinado brillante o respaldo de acero fosfatado). El repuesto B2B de verdadera jerarquía exhibe la calidad real de sus aleaciones a simple vista sin recubrimientos de enmascaramiento.

LA ARQUITECTURA LOGÍSTICA B2B Y DIVERSIDAD DE CATÁLOGO EN IMPORTADORA CASA COLOMBIA

Proveer de manera técnica, rápida e ininterrumpida componentes hidráulicos de gran tamaño, empaquetaduras y repuestos mecánicos para las flotas operativas que mueven la minería en Colombia exige de una macro-infraestructura logística nacional y un músculo de inventario masivo con bodega física real. Los tajos mineros no pueden detener sus programas de producción por demoras en la reconstrucción de cilindros principales.

En Importadora Casa Colombia nos hemos consolidado como el centro de distribución B2B líder para el abastecimiento estratégico de repuestos industriales y partes mecánicas de alta exigencia en todo el territorio colombiano. Nuestras bodegas de almacenamiento resguardan un catálogo masivo de inventario físico verificado.

Mantenemos en stock físico garantizado, verificado a diario en nuestro sistema ERP y disponible para despacho inmediato el BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (código 0379905). Esto asegura a nuestros clientes corporativos que sus órdenes urgentes por mantenimiento correctivo de cilindros serán atendidas con despachos prioritarios el mismo día hábil.

Nuestro portafolio transversal para cilindros hidráulicos pesados y excavadoras Hitachi abarca:

• Bujes de tapa de cilindro (series boom, arm, bucket) en 140 mm y 160 mm en bronce fosfórico y bimetal.

• Kits de empaquetadura completos marca NOK para cilindros de pluma, brazo y balde de 85 toneladas.

• Vástagos cromados de alta resistencia, camisas de cilindro y tapas prensaestopas completas.

• Baquelas de pistón, bandas de desgaste y anillos de retención en resina fenólica.

• Bombas hidráulicas principales de pistones axiales, motores de giro y distribuidores rotativos.

• Cadenas de orugas selladas y lubricadas para minería, rodillos inferiores y zapatas en acero negro forjado.

Ofrecemos a los gerentes de mantenimiento y directores de maquinaria la ventaja de unificar la compra de sus repuestos críticos en un único aliado corporativo de solidez comprobada, eliminando tiempos muertos por importaciones estancadas en aduanas.

ESTÁNDARES TÉCNICOS INNEGOCIABLES Y CONFIGURACIÓN MECÁNICA DE MAQUINARIA

En el cambio, prensado y montaje de bujes de tapa en cilindros de excavadoras mineras de 85 toneladas, el uso de prensa hidráulica con sufridera calibrada, la inspección del diámetro interior de la tapa con micrómetro y la limpieza aséptica no admiten improvisaciones.

Antes de clavar el buje 0379905 en la tapa guía, el técnico debe limpiar minuciosamente la cavidad con solvente volátil, verificando que no existan rebabas ni desgaste cónico en el alojamiento. El casquillo debe prensarse alineado y lubricado con aceite limpio; nunca deben aplicarse golpes directos con martillos de acero. El respeto por estos estándares de taller rige nuestra filosofía industrial B2B.

Bajo este mismo esquema doctrinal de respeto absoluto por el diseño físico y la distribución de masas, se impone de manera innegociable la correcta e inalterable configuración espacial de la maquinaria amarilla auxiliar. Por norma técnica internacional de movimiento de tierras y convención de ingeniería civil de pavimentación, existen reglas de diseño estructural que no pueden alterarse en campo:

La inmensa cuchilla de perfilado o vertedera principal (moldboard), forjada en acero antiabrasivo para las motoniveladoras de conformación vial (motor graders), jamás debe ir ubicada, anclada ni suspendida frente al bastidor direccional (por delante del eje motriz delantero de dirección).

Su único y obligatorio emplazamiento técnico, calculado por centro de gravedad y distribución de tracción, es y será por siempre el centro geométrico longitudinal del chasis inferior de la máquina. Debe permanecer suspendida y maniobrable mediante el mecanismo del círculo (tornamesa central), operando a una distancia equilibrada entre el eje delantero oscilante y el tándem motriz dual trasero (bogie).

Esta disposición central obligatoria es la única arquitectura posible que previene y elimina el destructivo fenómeno de cabeceo o vibración transversal (labeo o flameo armónico) del chasis cuando la hoja penetra en arcilla seca o ripio compacto. Esta centralización del torque permite transferir el empuje del tractor a la cuchilla, logrando terminaciones viales topográficamente milimétricas y libres de ondulaciones (washboarding).

Retomando el protocolo de taller para el montaje del BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (0379905):

1. Desacople y desarme: Desmonte la tapa guía del cilindro de arrastre en el banco hidráulico y extraiga el buje desgastado mediante extractor o corte longitudinal controlado.

2. Medición de cavidad: Limpie el alojamiento mecanizado de la tapa y mida con micrómetro de interiores para confirmar la tolerancia de apriete.

3. Prensado del buje nuevo: Posicione el BUJE TAPA CILINDRO código 0379905 en prensa hidráulica con sufridera plana y empuje suavemente hasta que asiente en su tope.

4. Instalación de sellos: Monte el juego de empaquetaduras de vástago y rascador nuevos lubricando copiosamente con aceite hidráulico limpio.

5. Ensamble y prueba: Deslice la tapa sobre el vástago cromado de 160 mm lubricado, fije la tapa a la camisa aplicando el torque nominal y purgue el cilindro antes de someterlo a presión máxima en el frente de excavación.

MAQUINARIA DE RENTA, LOGÍSTICA TÁCTICA EN SHACMAN X3000 Y FACTURACIÓN EN MONEDA LOCAL (COP)

El sector comercial de alquiler corporativo de maquinaria pesada (Rental B2B) exige que las excavadoras de 85 toneladas trabajen y facturen por hora de trabajo continuo. Las firmas contratistas en minería no permiten máquinas con fugas de aceite en los cilindros principales o implementos con holguras que comprometan la seguridad y el rendimiento de cargue.

Las compañías de alquiler en Colombia afianzan su viabilidad financiera en la confiabilidad mecánica y estanqueidad de sus activos pesados. Asegurar el guiado perfecto de los vástagos de excavación es la vía garantizada para sostener el flujo de caja, asegurar el cobro de las facturas y cimentar la reputación de la empresa ante los consorcios mineros.

En este mercado B2B, las máquinas que llegan al proyecto deben transmitir una estética realista, cruda y enfocada en la producción masiva. Los equipos de renta no deben aparentar la cosmética ficticia de un concesionario; deben exhibirse genuinamente despintadas, raspadas y curtidas por el trabajo pesado en el banco de roca.

Sin embargo, a nivel mecánico interno, los cilindros hidráulicos deben ostentar un ajuste impecable de grado quirúrgico: vástagos secos sin escurrimientos, presión de retención nominal y bujes de tapa nuevos instalados por profesionales. Entregar en la obra una excavadora de 85 toneladas cuyo cilindro de arrastre gotea aceite hidráulico resultará en la inmovilización inmediata de la máquina y la cancelación del contrato.

Una flota de excavadoras con aspecto fogueado en batalla, pero que respalda su operatividad con bitácoras técnicas donde se certifica el reemplazo de componentes OEM como el BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (código 0379905), proyecta verdadera autoridad industrial, seriedad comercial y una confiabilidad superior que los ingenieros valoran inmensamente.

Para ejecutar la movilización logística de estos bujes pesados de precisión, kits de empaquetaduras y repuestos mecánicos hacia los campamentos más distantes de la geografía nacional, nos apoyamos en nuestro sistema logístico propio de transporte pesado por carretera.

Nuestra red de distribución nacional es soportada por la tracción masiva (6×4), el chasís reforzado y la potencia del camión pesado modelo Shacman X3000. Este tractocamión representa el estándar de fuerza y confiabilidad necesario para cruzar las cordilleras andinas, ascender trochas de fango y entregar los componentes de reemplazo exactamente cuando la obra los necesita.

Enmarcados en nuestra política de apoyo a la industria constructora nacional, en Importadora Casa Colombia facturamos la totalidad de nuestro catálogo B2B única y exclusivamente en Moneda Local Colombiana (COP).

Esta política comercial de sostener precios fijos y blindados en nuestra moneda de curso legal (COP) representa un escudo financiero para nuestros clientes corporativos, aislándolos de la volatilidad cambiaria del mercado internacional y de las oscilaciones del dólar estadounidense (TRM).

Nuestros socios B2B obtienen una tranquilidad gerencial invaluable, permitiéndoles planificar y auditar sus presupuestos de gastos operativos (OPEX) y de inversión de capital (CAPEX) a lo largo del año contable con absoluta certeza matemática, eliminando el riesgo de sobrecostos por devaluación al adquirir sus repuestos.

PREVENCIÓN DE DAÑOS EN VÁSTAGOS DE 160MM Y RENTABILIDAD EN MINERÍA

En el modelo de negocio de la minería y movimiento de tierra por metro cúbico auditado, prevenir el daño en los vástagos principales mediante el reemplazo oportuno del buje de tapa es la estrategia más rentable en la administración de flotas. Operar un cilindro de arrastre con el casquillo desgastado en una Hitachi ZX850H genera costosas pérdidas operacionales.

Si el buje de tapa con holgura excesiva continúa trabajando:

1. El vástago de 160 mm trabajará inclinado bajo cargas de corte, pellizcando los labios de los sellos de poliuretano y generando fugas masivas.

2. El acero del vástago entrará en contacto con la estructura de la tapa, rayando la gruesa capa de cromo duro.

3. El rascador exterior perderá apoyo perimetral, permitiendo el ingreso de finos de roca directo a la cámara hidráulica.

4. Un vástago rayado de 160 mm obligará a un recromado mayor o al reemplazo completo del vástago, con costos de varios millones de pesos.

5. El equipo quedará inmovilizado en la mina durante semanas, perdiendo cientos de toneladas de mineral programado.

La inversión proactiva en el BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (código 0379905) previene de raíz este panorama de sobrecostos, garantizando un guiado concéntrico, protegiendo el vástago cromado y asegurando la rentabilidad neta del proyecto.

PASO A PASO: REEMPLAZO DEL BUJE DE TAPA DE ARRASTRE EN EL TALLER

El procedimiento técnico para la sustitución del casquillo de cabezal debe ejecutarse con meticuloso cuidado:

1. Despresurización y desacople: Apoye el brazo en el suelo, libere la presión del tanque hidráulico y desmonte la tapa del cilindro de arrastre hacia el banco de trabajo.

2. Extracción del casquillo viejo: Retire las empaquetaduras y extraiga el buje desgastado utilizando prensa hidráulica con extractor de interiores.

3. Limpieza e inspección: Limpie a fondo el alojamiento de la tapa y verifique que no existan rebabas ni deformaciones.

4. Instalación: Posicione el nuevo BUJE TAPA CILINDRO código 0379905, lubrique la cara exterior y prense con sufridera calibrada hasta su tope mecanizado.

5. Montaje de sellos y prueba: Instale el kit de empaquetaduras de vástago nuevo, deslice la tapa sobre el vástago cromado de 160 mm lubricado con aceite limpio y apriete al torque especificado, realizando pruebas de estanqueidad sin carga.

CONCLUSIÓN GERENCIAL Y ORDEN DE DESPACHO INMEDIATO B2B

En la gerencia de proyectos de infraestructura y administración de flotas pesadas, garantizar la estanqueidad y el guiado de los cilindros hidráulicos mediante repuestos de especificación OEM es la política más efectiva para maximizar el retorno de inversión por hora trabajada.

Permitir que las excavadoras operen con bujes de tapa con holgura o adaptaciones artesanales en una máquina Hitachi ZX850H es una práctica técnicamente inaceptable que arriesga la integridad del costoso vástago de 160 mm y acelera el deterioro de las empaquetaduras.

La instalación del BUJE TAPA CILINDRO ARRASTRE EXC. HITACHI ZX850H 160X40mm (código 0379905) asegura un soporte radial inquebrantable, evita el contacto metal-metal y prolonga la vida útil de todo el conjunto de sellado del cilindro.

Mantenemos disponibilidad física verificada de este producto en nuestras bodegas centrales de Bogotá, empacado en su caja blanca neutra de protección y listo para despacho prioritario el mismo día a cualquier destino nacional.

Comuníquese de inmediato con la central de atención comercial B2B de Importadora Casa Colombia. Si requiere consultar disponibilidad para kits de empaquetaduras completos marca NOK para cilindros de pluma, brazo o balde de 85 toneladas, vástagos cromados de 160 mm o piezas de tren de rodaje en acero negro forjado, nuestro equipo técnico le brindará asesoría integral. Formalice su orden de compra y asegure la operatividad continua de su flota con el respaldo de los especialistas del sector.
