Especificaciones Técnicas de la Bomba Hidráulica Principal

El mantenimiento preventivo y correctivo del sistema de potencia en miniexcavadoras exige conjuntos oleohidráulicos de máxima precisión japonesa.

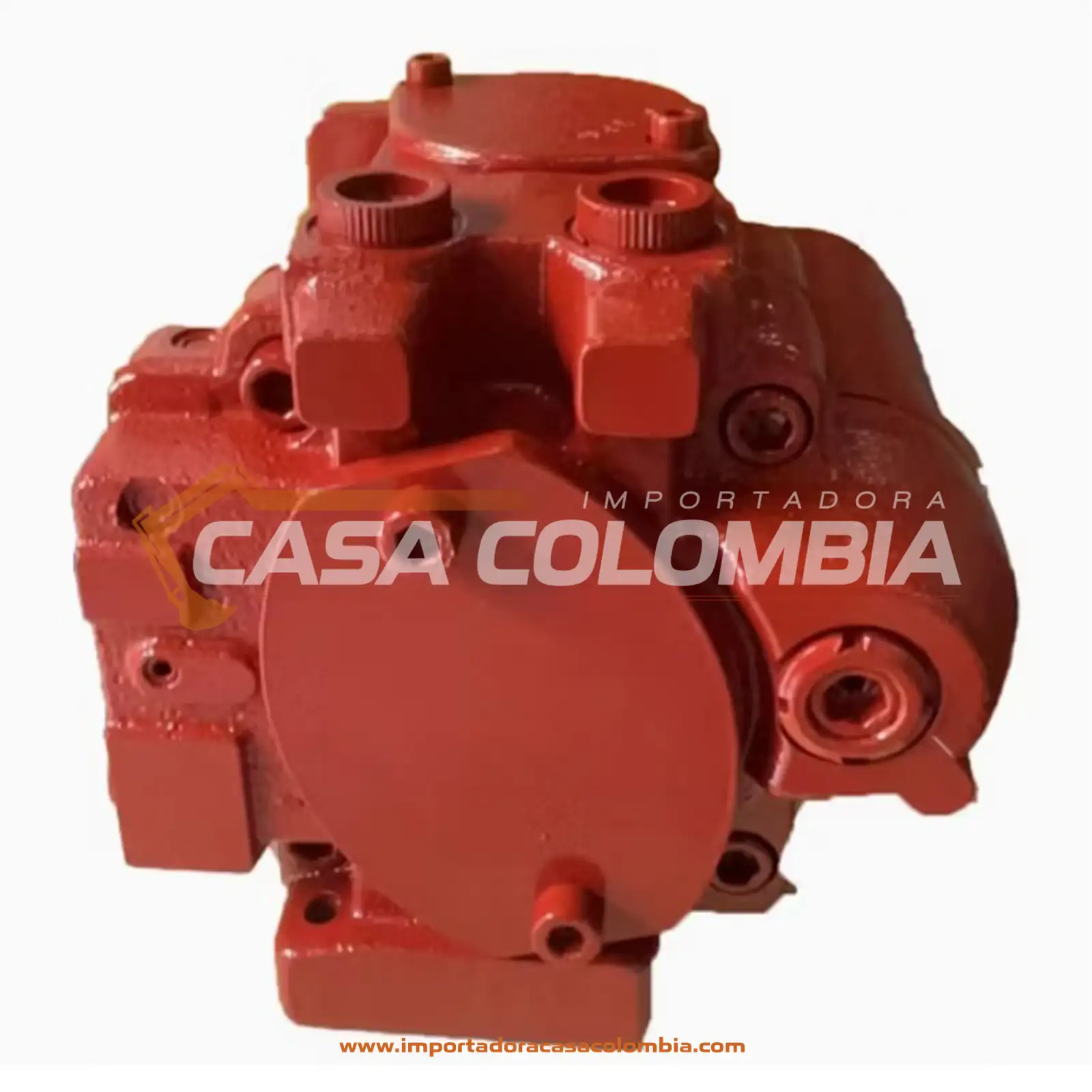

La BOMBA HIDRAULICA EXC. HITACHI EX40 con referencia técnica B060021030 es la unidad de bombeo central diseñada para transformar la potencia mecánica del motor diésel en caudal presurizado.

En aplicaciones exigentes como apertura de zanjas, movimiento de tierras en espacios reducidos, obras civiles y canalizaciones, su desempeño resulta determinante.

Cualquier caída en el caudal, cavitación o pérdida de presión de alivio compromete de inmediato la velocidad y sincronización de los actuadores del equipo.

Instalar a tiempo la BOMBA HIDRAULICA EXC. HITACHI EX40 previene la lentitud en los implementos y evita paradas imprevistas en frentes de trabajo con cronogramas estrictos.

Durante los ciclos continuos de trabajo pesado, esta unidad hidrostática comanda simultáneamente las funciones de traslación, giro, pluma, brazo y balde.

La arquitectura de las miniexcavadoras Hitachi exige un flujo hidráulico estable y continuo bajo presiones de trabajo elevadas y temperaturas variables.

Por este motivo, la fabricación de la BOMBA HIDRAULICA EXC. HITACHI EX40 responde a los rigurosos estándares de ingeniería de KYB (Kayaba), integrando materiales de alta pureza.

La función básica de esta bomba radica en aspirar fluido desde el depósito hidráulico y distribuirlo con precisión volumétrica hacia la válvula de control maestro.

Esta acción mecánica mantiene la fuerza hidrostática requerida por cada actuador, asegurando movimientos rápidos, suaves y completamente coordinados.

El uso continuo de la BOMBA HIDRAULICA EXC. HITACHI EX40 asegura que el equipo conserve su rendimiento nominal de fábrica sin sobrecargar el motor diésel ni perder potencia.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a esta bomba hidráulica principal para miniexcavadoras:

• Denominación del Producto: BOMBA HIDRAULICA EXC. HITACHI EX40

• Código de Parte Principal (OEM): B060021030

• Modelo Específico de Bomba: KYB PSVD2-21E-20

• Marca y Calidad: Original KYB (Kayaba Japón) de primer equipo

• Familia de Producto: Hidráulico – Bomba Principal (Main Hydraulic Pump)

• Maquinaria Principal Compatible: Miniexcavadora sobre orugas Hitachi EX40 (y variantes EX40-2, EX45)

• Compatibilidad Cruzada Homologada: Miniexcavadora Kubota KX121-2 y equipos afines que empleen la serie PSVD2-21

• Tipo de Configuración: Bomba múltiple combinada con secciones de pistones axiales de caudal variable y bomba de engranajes piloto integrada

• Presión Nominal de Operación: Hasta 250 bar en los circuitos principales de trabajo y traslación

• Materiales de Construcción: Cuerpo en fundición especial de alta tenacidad, grupo rotativo en aleación de bronce y eje templado por inducción

• Tipo de Control: Sistema de regulación hidromecánica con compensador de flujo sensible a la carga (load sensing)

• Función del Componente: Suministro volumétrico de aceite presurizado para la totalidad de circuitos hidráulicos de la excavadora

• Tipo de Repuesto: Ensamble de bomba hidráulica completo de reemplazo directo conforme a tolerancias originales de fábrica

Importancia de la Bomba KYB PSVD2-21E-20 en Excavadoras EX40

La bomba principal es el corazón del sistema hidráulico, siendo el componente que determina directamente la agilidad y capacidad de desprendimiento.

En este entorno tan riguroso, la BOMBA HIDRAULICA EXC. HITACHI EX40 cumple la función crítica de modular el caudal entregado en función de la demanda instantánea del maquinista.

La serie PSVD2 desarrollada por KYB es reconocida mundialmente por su compacidad constructiva y su altísima eficiencia termodinámica en excavadoras compactas.

Suministro Hidráulico Multicircuito Independiente

Las miniexcavadoras demandan maniobras combinadas constantes, como avanzar en línea recta mientras se eleva la pluma y se gira la cabina.

Al instalar adecuadamente la BOMBA HIDRAULICA EXC. HITACHI EX40, sus secciones independientes entregan flujos separados para evitar interferencias parásitas entre actuadores.

Si una bomba desgastada pierde equilibrio entre sus cámaras internas, el equipo se desvía al transitar mientras se mueve el balde.

Regulación Sensible a la Carga y Ahorro Energético

El sistema regulador integrado ajusta el desplazamiento de los pistones axiales según la presión requerida en cada punto de trabajo.

Cuando los mandos permanecen en neutro, la BOMBA HIDRAULICA EXC. HITACHI EX40 reduce su cilindrada al mínimo, disminuyendo drásticamente el consumo de combustible diésel.

En el momento en que el operador clava el balde en roca compacta, el plato basculante incrementa su ángulo para proveer el máximo torque hidrostático.

La tecnología original KYB de la BOMBA HIDRAULICA EXC. HITACHI EX40 maximiza el aprovechamiento de la potencia generada por el motor térmico de la máquina.

Bomba de Engranajes Auxiliar y Presión de Pilotaje

El ensamble incorpora en su parte posterior una sección de engranajes dedicada a suministrar la presión piloto constante del sistema de joysticks.

Esta etapa integrada en la BOMBA HIDRAULICA EXC. HITACHI EX40 alimenta las líneas de mando servoasistido y el accionamiento de la hoja niveladora dozer.

Si la presión de pilotaje decae debido a desgaste abrasivo, los mandos de cabina se tornan duros, pesados y de respuesta sumamente tardía.

Reducción de Costos Operativos y Protección de Válvulas

Sustituir una bomba dañada previene la contaminación masiva de viruta en cilindros, motores de traslación y banco de válvulas maestro.

Una bomba que opera al borde de la cavitación o con patines desgranados pulveriza partículas de bronce por todo el circuito de alta presión.

Elegir preventivamente la BOMBA HIDRAULICA EXC. HITACHI EX40 protege los demás componentes oleohidráulicos, evitando limpiezas costosas de tanque y tuberías.

Arquitectura y Metalurgia de la Bomba Original KYB

El desempeño excepcional de la BOMBA HIDRAULICA EXC. HITACHI EX40 se fundamenta en procesos de microingeniería japonesa concebidos para soportar fatiga continua.

Bloque de Cilindros y Aleación Bimetálica de Bronce

El grupo rotativo está conformado por bloques de cilindros mecanizados con tolerancias submicrométricas para minimizar fugas volumétricas internas.

La superficie de contacto con la placa de válvulas incorpora una capa bimetálica de bronce fosforado fundido sobre el sustrato de acero nodular.

Esta arquitectura avanzada de la BOMBA HIDRAULICA EXC. HITACHI EX40 combina la extrema rigidez estructural del acero con las insuperables propiedades antifricción del bronce.

Pistones Axiales con Patines Esféricos Tratados

Dentro de cada cavidad se alojan pistones rectificados con precisión de espejo, unidos a patines deslizantes mediante una rótula esférica lapeada.

El diseño de la BOMBA HIDRAULICA EXC. HITACHI EX40 asegura un balance hidrostático exacto bajo la cabeza de cada patín, flotando sobre una película microscópica de aceite.

Plato Oscilante Cilíndrico y Cojinetes de Soporte

La variación de caudal se logra modificando la inclinación del plato oscilante mediante pistones servoaccionados por el regulador hidrostático.

Los apoyos del plato en la BOMBA HIDRAULICA EXC. HITACHI EX40 cuentan con cojinetes de medio casquillo de aleación especial para absorber esfuerzos de empuje axial dinámico.

Esta robustez constructiva tolera las continuas inversiones de carga producidas por la rotación rápida del bloque a más de 2000 revoluciones por minuto.

Eje Estriado Forjado y Sellos de Retención Frontal

El eje impulsor está forjado en aleación de níquel-cromo-molibdeno tratado térmicamente para tolerar elevadas cargas torsionales de entrada.

El acople estriado de la BOMBA HIDRAULICA EXC. HITACHI EX40 engrana milimétricamente en el damper del volante del motor diésel sin generar juego angular prematuro.

En su cuello frontal equipa un retén de eje de material fluorocarbonado (FKM) reforzado para soportar temperaturas extremas y contrapresiones.

Diagnóstico y Síntomas de Desgaste en la Bomba Hidráulica

Identificar con oportunidad las manifestaciones de falla en la bomba principal evita averías irreversibles en toda la red hidráulica del equipo.

Ralentización Generalizada de Todos los Movimientos

Cuando la excavadora pierde velocidad simultáneamente en el levante de pluma, apertura de balde y giro de cabina, la bomba ha perdido eficiencia.

Instalar a tiempo la BOMBA HIDRAULICA EXC. HITACHI EX40 restablece el caudal de diseño, devolviendo la rapidez de ciclo original exigida en trabajos de alto rendimiento.

Si esta lentitud se acentúa notablemente a medida que el aceite se calienta tras una hora de trabajo, las holguras internas son excesivas.

Pérdida de Fuerza de Corte Bajo Carga Pesada

Si al clavar los dientes del cucharón en terreno arcilloso la máquina no genera fuerza de desprendimiento y se ahoga, la presión no se sostiene.

El reemplazo del conjunto por la BOMBA HIDRAULICA EXC. HITACHI EX40 asegura que el circuito alcance la presión de alivio nominal sin fugarse hacia el drenaje de carcasa.

Chirridos Agudos y Fenómenos de Cavitación Acústica

Un silbido hidráulico penetrante o un sonido áspero semejante a canicas rodando en la bomba indica que el aceite está ingresando con aire.

Montar de manera preventiva la BOMBA HIDRAULICA EXC. HITACHI EX40 tras limpiar y sellar la línea de succión detiene el proceso destructivo dentro de la carcasa.

Sobrecalentamiento Excesivo en el Depósito y Mangueras

Si la temperatura del aceite en el tanque sobrepasa con facilidad los 85 °C en jornadas habituales, existe fricción interna descontrolada.

La sustitución por la BOMBA HIDRAULICA EXC. HITACHI EX40 restaura la estanqueidad volumétrica, manteniendo la temperatura del circuito dentro de los rangos seguros de operación.

Procedimiento de Instalación Recomendado

El cambio de una bomba hidráulica principal es una operación de alta precisión que exige condiciones hospitalarias de limpieza y métodos rigurosos.

Protocolos Previos de Seguridad y Descontaminación

Ubique la excavadora en una nave limpia y techada sobre piso plano de concreto, apoye la pluma y pala en el suelo y apague el motor.

Libere la presión residual accionando todas las palancas de cabina en cruz repetidas veces con el switch en contacto pero motor apagado.

Drenaje del Fluido y Retiro de la Unidad Desgastada

Marque de manera inequívoca cada una de las mangueras de aspiración, líneas principales de alta presión, retorno y drenaje de carcasa.

Desconecte las mangueras colocando tapones roscados ciegos limpios en cada extremo de forma inmediata para bloquear el ingreso de partículas.

Suelte los pernos de acople que unen la bomba a la carcasa del volante del motor y retire los soportes de apoyo estructural al chasis.

Inspección del Acople Damper y Limpieza del Circuito

Examine el estado del elemento flexible o acople de goma acoplado al volante del motor; si presenta grietas o holgura, cámbielo.

Desmonte y lave minuciosamente el filtro de succión de malla metálica ubicado en el interior del depósito de aceite hidráulico.

Presente la nueva BOMBA HIDRAULICA EXC. HITACHI EX40 asegurándose de que el estriado del eje entre limpio y sin forzar en el cubo estriado del damper de transmisión.

Apriete los pernos de fijación a la carcasa del motor en cruz aplicando el par de apriete dinamométrico indicado por el fabricante.

Conexión de Tuberías y Cebado Obligatorio de Aceite

Conecte las mangueras instalando sellos O-ring nuevos de nitrilo o vitón lubricados con aceite hidráulico completamente limpio y filtrado.

Antes de dar el primer arranque al motor diésel, es un requisito técnico indispensable e ineludible cebar la carcasa de la bomba nueva.

Retire el tapón de drenaje superior de la BOMBA HIDRAULICA EXC. HITACHI EX40 y vierta aceite hidráulico limpio con una aceitera manual hasta que rebose por la rosca.

Este procedimiento llena la cámara interna de lubricante, asegurando que los patines de pistón y la placa de válvulas no giren en seco.

Arranque Inicial, Purgado de Aire y Puesta en Servicio

Llene el depósito con aceite hidráulico nuevo ISO VG 46 o ISO VG 68 de calidad certificada hasta el nivel máximo del indicador visual.

Haga girar el motor diésel en arranques breves de dos segundos con el solenoide de combustible desconectado para cebar las galerías internas.

Encienda el motor en ralentí mínimo durante quince minutos completos sin tocar los joysticks ni accionar ninguna función hidráulica.

Mueva lentamente los cilindros de pluma, brazo y balde hasta mitad de recorrido repetidas veces para purgar el aire atrapado en tuberías.

Aumente gradualmente las revoluciones del motor diésel y compruebe visualmente que la BOMBA HIDRAULICA EXC. HITACHI EX40 trabaje con suavidad acústica y sin fugas.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar directrices estrictas de mantenimiento hidrostático previene desgastes prematuros y prolonga la rentabilidad de su inversión.

• Reemplazo Frecuente de Filtros: Cambie los filtros de aceite hidráulico cada 500 horas de trabajo sin postergar los mantenimientos.

• Control Estricto de Limpieza: Nunca destape el depósito de aceite en frentes de obra polvorientos sin limpiar previamente el tapón de llenado.

• Inspección de la Succión: Asegúrese de que las abrazaderas de la manguera de aspiración principal no tomen aire por fisuras o aflojamiento.

• Monitoreo Térmico del Aceite: Verifique que el enfriador de aceite hidráulico no se encuentre taponado por tierra, paja o grasa exterior.

• Análisis Periódico de Muestras: Tome muestras de fluido semestralmente para detectar a tiempo la presencia de agua o partículas abrasivas.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente la BOMBA HIDRAULICA EXC. HITACHI EX40 con especificaciones rigurosas para reparaciones definitivas.

Contar con repuestos de bomba hidráulica original KYB garantiza que la máquina retorne a faena entregando su rendimiento nominal de fábrica.

Asegure la potencia hidrostática, elimine pérdidas de caudal y maximice la productividad de su excavadora con repuestos originales de alta precisión. Cotice y adquiera hoy mismo la BOMBA HIDRAULICA EXC. HITACHI EX40 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
