LA INGENIERÍA DE ARTICULACIÓN ESFÉRICA Y LA GUÍA DE PISTONES EN MOTORES DE GIRO HITACHI

En el riguroso, incesante y continuo entorno de las obras viales, canalizaciones urbanas y conformación de taludes en Colombia, las excavadoras sobre orugas medianas y compactas de 7 a 8 toneladas (como las reconocidas series Hitachi Zaxis ZX70, ZX70-3, ZX75US-3 y ZX75US-A) basan toda su agilidad operativa en la respuesta hidrostática de su motor hidráulico de rotación (swing motor). La conversión eficiente del flujo de aceite presurizado a más de 280 bares en torque rotativo exige que el bloque de cilindros y la placa de retención de zapatas mantengan una alineación angular constante y sin vibraciones.

El componente mecánico de alta precisión encargado de articular, centrar y soportar la placa retenedora de zapatas (plato de acero 0476705) contra el bloque de pistones es la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (conocida técnicamente como guía esférica central, casquillo esférico de empuje, arandela pivotante o ball guide / spherical bushing, referenciada bajo el código matricial maestro 0476707 y fabricada bajo los estándares de calidad de ingeniería de SKS).

Esta pieza de acero templado se ubica en el centro geométrico del bloque de cilindros, empujada por el resorte de precarga axial. Su cabeza semiesférica rectificada calza con precisión en el orificio central del plato retenedor de pistones, permitiendo que la placa pivote libremente en cualquier dirección angular para adaptarse a la inclinación del plato basculante (swash plate) mientras sostiene las zapatas de bronce firmemente acopladas.

Cuando una guía esférica sufre desgaste por fricción en su casquete, rayaduras por partículas abrasivas en el aceite o fractura por sobrecarga hidráulica durante paradas violentas de giro, la cinemática del grupo rotativo se descalibra. En campo, el síntoma es inmediato: el plato de zapatas trabaja con juego axial, las cabezas de los pistones cabecean, se produce desprendimiento de zapatas y se genera un rayado catastrófico en el plato basculante. La sustitución oportuna por la unidad 0476707 SKS restablece la articulación homogénea y previene la destrucción del motor hidráulico.

ACERO ALEADO AL CROMO-NÍQUEL, CEMENTADO ESTRUCTURAL Y ACABADO ESFÉRICO ESPEJO

Soportar las constantes cargas oscilantes de empuje axial y la fricción de giro bajo regímenes térmicos elevados exige una metalurgia superior libre de microdefectos.

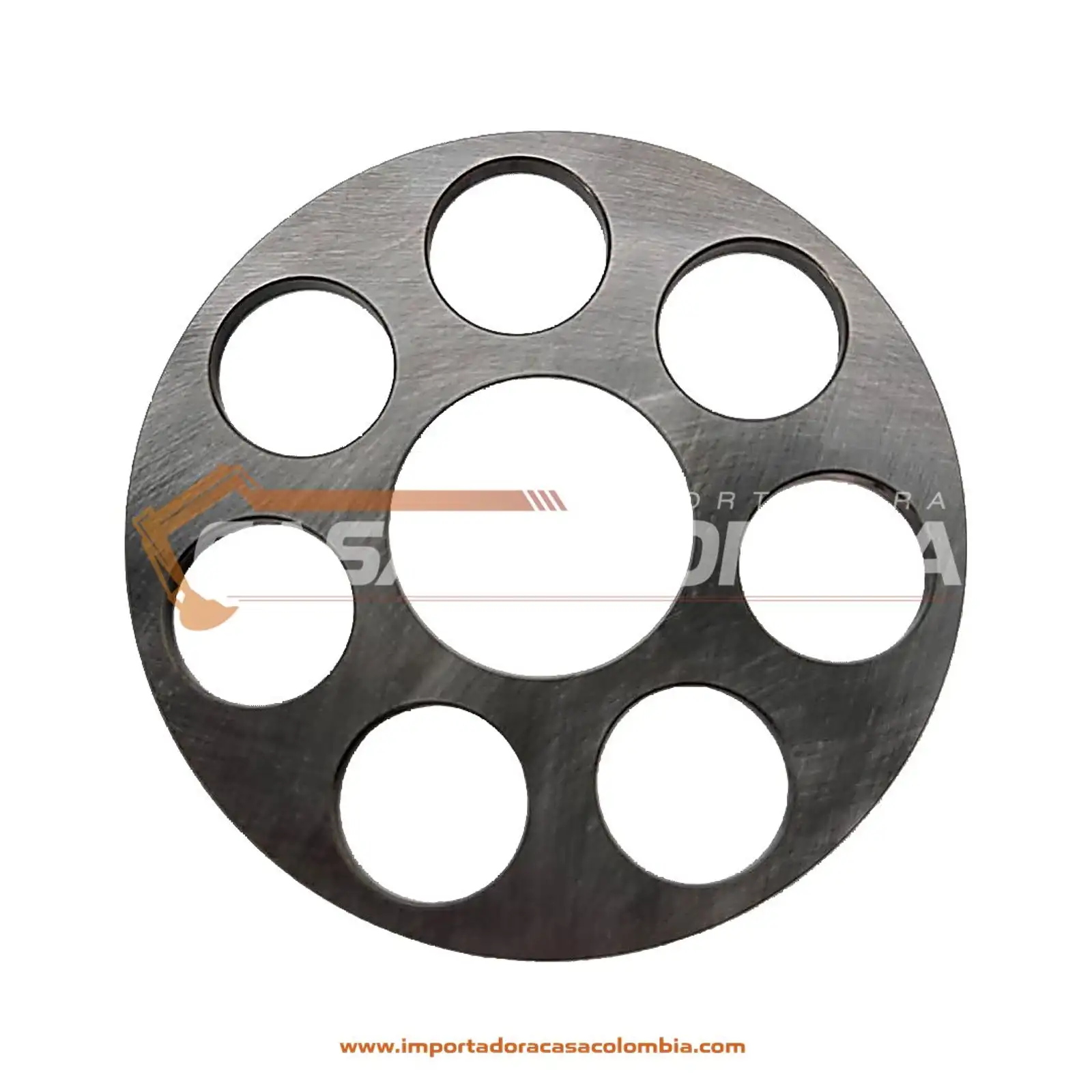

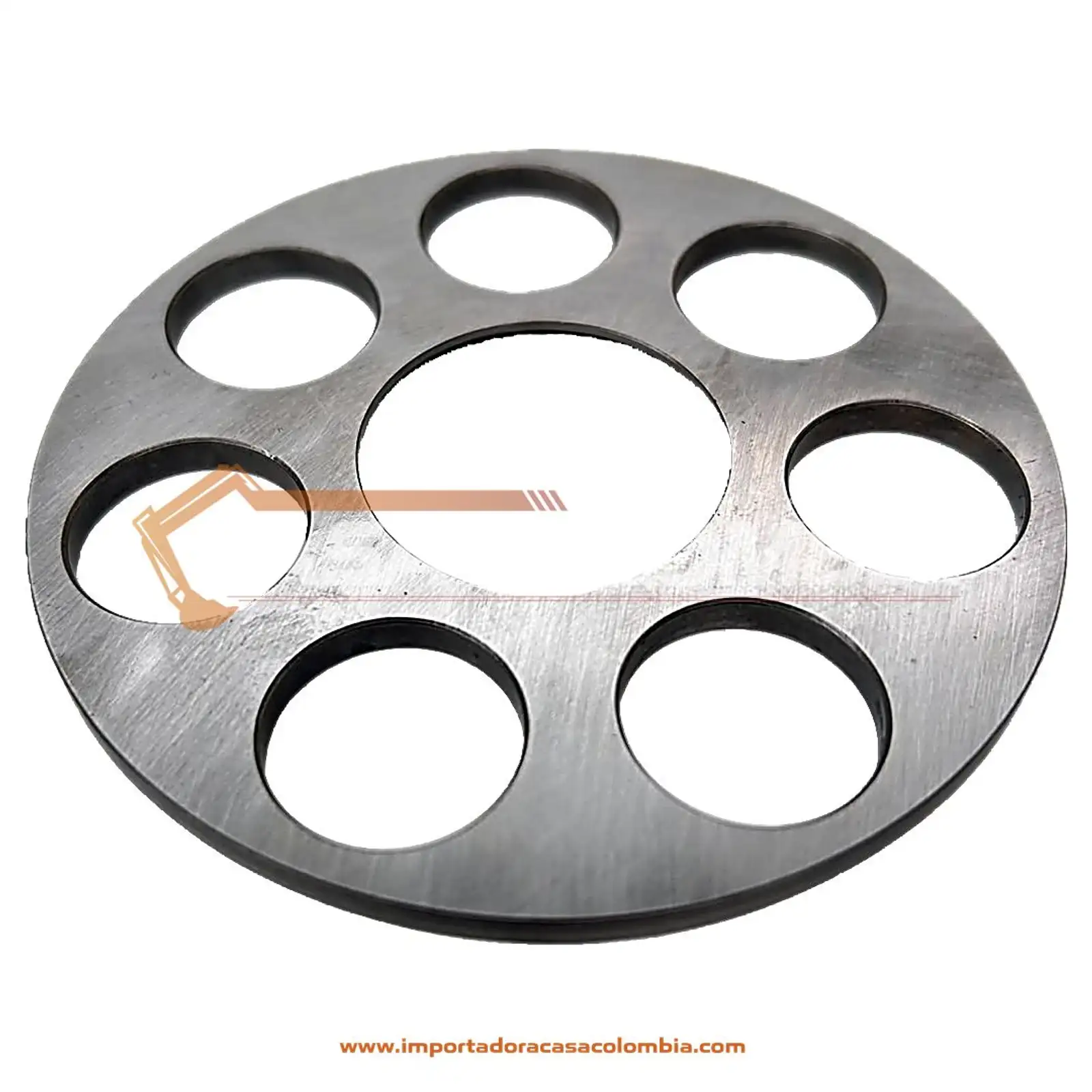

La ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (0476707 SKS) está forjada en acero aleado al cromo-níquel-molibdeno de ultra alta pureza. La pieza es sometida a un tratamiento térmico de cementado y temple por inducción, alcanzando una dureza superficial de 58 a 62 HRC para resistir el desgaste por frotamiento (fretting), manteniendo un núcleo interno elástico y tenaz capaz de absorber las ondas de choque hidráulico sin quebrarse.

El casquete esférico y los conductos internos de lubricación son procesados mediante mecanizado CNC y superacabado óptico (terminación espejo). Esta geometría esférica perfecta garantiza la formación continua de una película hidrostática de aceite (ISO VG 46/68), reduciendo a niveles mínimos el coeficiente de rozamiento dinámico y evitando el desgaste irregular en el asiento del plato retenedor.

HOMOLOGACIÓN TÉCNICA Y COMPATIBILIDAD OEM: 0476707 SKS

En la metódica, estricta y calculadora administración del mantenimiento mecatrónico e hidráulico de maquinaria pesada B2B, la correspondencia dimensional de los componentes del grupo rotativo es un mandato innegociable. Emplear guías esféricas artesanales o con radios de curvatura inexactos provoca que el plato retenedor se trabe en ángulo, reventando los pistones en el primer giro bajo carga.

Al integrar la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 en la reconstrucción del motor hidráulico, el equipo técnico certifica un ensamble bajo parámetros puros de fábrica. Esta pieza de precisión está catalogada bajo el código matricial maestro 0476707 y respaldada por la calidad de ingeniería SKS (compatible con aplicaciones tipo bomba/motor SG025, números de parte cruzados 709-4111 y S20-008874).

Su compatibilidad paramétrica cubre de forma taxativa y directa las excavadoras compactas y medianas Hitachi:

• Hitachi Serie Zaxis: ZX70, ZX70-3, ZX70-3-HCME, ZX70-HHE.

• Hitachi Serie Radio Corto: ZX75US-3, ZX75US-A, ZX75USK-3, ZX75UR, ZX75UR-3.

El radio de curvatura esférica, la altura total, el diámetro del vástago de guía y el orificio de paso para los pines de empuje encajan con exactitud de nivel micrométrico plug-and-play, permitiendo un ensamble balanceado y seguro en el banco hidráulico de taller.

EMBALAJE EN CAJA BLANCA NEUTRA Y PROTECCIÓN DE LA SUPERFICIE ESFÉRICA

La integridad geométrica del casquete esférico, la ausencia de muescas y el acabado espejo de esta guía deben protegerse celosamente desde su manufactura hasta el momento exacto del montaje en el motor de giro.

Una guía esférica que reciba un golpe durante el transporte o sufra corrosión por humedad en bodega actuará como una lija contra el plato retenedor, provocando desgaste abrasivo y desprendimiento de metal desde las primeras horas de presurización.

Por esta razón de conservación técnica, la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (0476707 SKS) se despacha inmersa en aceite inhibidor de corrosión de alta viscosidad, sellada en bolsa plástica hermética y confinada dentro de una caja de cartón industrial pesada completamente blanca, lisa y de neutralidad corporativa absoluta.

Este empaque aséptico no expone logotipos ruidosos ni gráficos comerciales. La caja blanca neutra aísla al repuesto de precisión contra el polvo ambiental y los impactos del transporte, garantizando que el técnico mecatrónico reciba un componente en estado inmaculado.

Bajo esta misma directriz de transparencia técnica en la comercialización B2B, rechazamos el uso de pinturas cosméticas superficiales o acabados engañosos sobre componentes internos de bomba, piezas de rodaje o repuestos hidráulicos.

Es una ley técnica universal en la industria pesada que las guías esféricas, platos de retención y pistones se presenten en sus acabados metálicos rectificados naturales y pulidos de precisión. El repuesto B2B de verdadera jerarquía exhibe la calidad real de sus tratamientos metalúrgicos a simple vista sin recubrimientos de enmascaramiento.

ARQUITECTURA LOGÍSTICA B2B, ESTRATEGIA DE RESERVA EN TRÁNSITO Y DIVERSIDAD DE CATÁLOGO

Proveer de manera técnica, rápida e ininterrumpida grupos rotativos hidráulicos y repuestos mecánicos para las flotas operativas que mueven la geografía colombiana exige de una macro-infraestructura logística nacional y un músculo de abastecimiento continuo y transparente. Las obras de construcción no pueden paralizarse por falta de componentes internos de motor de giro.

En Importadora Casa Colombia nos hemos consolidado como el centro de distribución B2B líder para el abastecimiento estratégico de repuestos industriales y partes mecánicas de alta exigencia en todo el territorio colombiano.

Para este componente estratégico, activamos nuestro canal prioritario de preventa y asignación directa: la importación en tránsito con embarque de referencia IMP977, con arribo proyectado y disponibilidad en patio programada entre el 01 y el 08 de abril.

Nuestra plataforma B2B permite a los directores de mantenimiento y jefes de taller reservar y bloquear anticipadamente sus unidades de la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (código 0476707 SKS) directamente desde el manifiesto de aduana, garantizando el despacho preferencial e inmediato a cualquier municipio de Colombia apenas la carga ingrese a nuestra bodega central.

Nuestro portafolio transversal para motores de giro y excavadoras Hitachi abarca:

• Arandelas porta pistones / guías esféricas (0476707), platos de retención de acero (0476705) y rodamientos de eje (0476704).

• Bloques de cilindros, pistones axiales con zapatas de bronce y pines de guía (center pins).

• Placas de válvulas (valve plates), ejes motrices estriados y sellos de eje (shaft seals).

• Reductores de giro planetarios completos, coronas dentadas y piñones de ataque.

• Cadenas de orugas selladas y lubricadas, rodillos inferiores, superiores y zapatas en acero negro forjado.

• Kits de sellos marca NOK para cilindros hidráulicos de pluma, brazo y balde.

Ofrecemos a los gerentes de mantenimiento la ventaja de unificar la compra de sus repuestos críticos en un único aliado corporativo de solidez comprobada, planificando paradas de taller con certeza de entrega.

ESTÁNDARES TÉCNICOS INNEGOCIABLES Y CONFIGURACIÓN MECÁNICA DE MAQUINARIA

En el desarme, ajuste y armado de grupos rotativos de motores hidráulicos, la profilaxis en el banco de montaje, la verificación de holguras con micrómetro y la lubricación previa de las caras de contacto no admiten improvisaciones.

Antes de colocar la guía esférica 0476707 SKS en el bloque de cilindros, el técnico debe limpiar minuciosamente todas las piezas con solvente desengrasante volátil, verificando que los resortes internos mantengan su tensión nominal. Se debe aplicar una capa generosa de aceite hidráulico limpio (ISO VG 46/68) sobre el casquete esférico antes de calzar el plato retenedor 0476705 para asegurar un movimiento suave sin fricción seca en el primer arranque. El respeto por estos estándares de taller rige nuestra filosofía industrial B2B.

Bajo este mismo esquema doctrinal de respeto absoluto por el diseño físico y la distribución de masas, se impone de manera innegociable la correcta e inalterable configuración espacial de la maquinaria amarilla auxiliar. Por norma técnica internacional de movimiento de tierras y convención de ingeniería civil de pavimentación, existen reglas de diseño estructural que no pueden alterarse en campo:

La inmensa cuchilla de perfilado o vertedera principal (moldboard), forjada en acero antiabrasivo para las motoniveladoras de conformación vial (motor graders), jamás debe ir ubicada, anclada ni suspendida frente al bastidor direccional (por delante del eje motriz delantero de dirección).

Su único y obligatorio emplazamiento técnico, calculado por centro de gravedad y distribución de tracción, es y será por siempre el centro geométrico longitudinal del chasis inferior de la máquina. Debe permanecer suspendida y maniobrable mediante el mecanismo del círculo (tornamesa central), operando a una distancia equilibrada entre el eje delantero oscilante y el tándem motriz dual trasero (bogie).

Esta disposición central obligatoria es la única arquitectura posible que previene y elimina el destructivo fenómeno de cabeceo o vibración transversal (labeo o flameo armónico) del chasis cuando la hoja penetra en arcilla seca o ripio compacto. Esta centralización del torque permite transferir el empuje del tractor a la cuchilla, logrando terminaciones viales topográficamente milimétricas y libres de ondulaciones (washboarding).

Retomando el protocolo de taller para el montaje de la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (0476707 SKS):

1. Despresurización y desarme: Desconecte las mangueras hidráulicas del motor de giro, retire la tapa trasera y extraiga el conjunto rotativo en un banco limpio.

2. Inspección de desgaste: Revise el estado del resorte central, los pines de empuje y el orificio del plato retenedor.

3. Instalación de la nueva guía: Lubrique la ARANDELA PORTA PISTONES código 0476707 SKS con aceite limpio e insértela en el centro del bloque de cilindros sobre los resortes y pines de guía.

4. Montaje del plato y pistones: Calce el plato retenedor sobre el casquete esférico y acople los pistones axiales, comprobando manualmente que el conjunto oscile de forma suave y concéntrica.

5. Cierre y purga: Ensamble la carcasa del motor con empaquetaduras y sellos nuevos, apriete los pernos al torque especificado y cebe la carcasa con aceite limpio antes de encender el motor diésel.

MAQUINARIA DE RENTA, LOGÍSTICA TÁCTICA EN SHACMAN X3000 Y FACTURACIÓN EN MONEDA LOCAL (COP)

El sector comercial de alquiler corporativo de maquinaria pesada (Rental B2B) exige que las excavadoras de 7 a 8 toneladas trabajen y facturen por hora de trabajo continuo. Los contratistas no toleran equipos con movimientos de rotación con cabeceos, vibraciones o pérdidas de torque que retrasen el cargue de material.

Las compañías de alquiler en Colombia afianzan su viabilidad financiera en la confiabilidad mecánica y suavidad de giro de sus activos. Asegurar la integridad del motor de giro es la vía garantizada para sostener el flujo de caja, asegurar el cobro de las facturas y cimentar la reputación de la empresa ante las firmas constructoras.

En este mercado B2B, las máquinas que llegan al proyecto deben transmitir una estética realista, cruda y enfocada en la producción masiva. Los equipos de renta no deben aparentar la cosmética ficticia de un concesionario; deben exhibirse genuinamente despintadas, raspadas y curtidas por el trabajo pesado en la zanja.

Sin embargo, a nivel mecánico e interno, el motor de giro debe ostentar un ajuste impecable de grado quirúrgico: rotación suave sin ruidos, aceleración fluida y componentes rotativos nuevos instalados por profesionales. Entregar en la obra una excavadora cuyo motor de giro se traba o produce ruidos metálicos resultará en la inmovilización inmediata de la máquina y la pérdida del contrato.

Una flota de excavadoras con aspecto fogueado en batalla, pero que respalda su operatividad con bitácoras técnicas donde se certifica el reemplazo de componentes OEM como la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (código 0476707 SKS), proyecta verdadera autoridad industrial, seriedad comercial y una confiabilidad superior que los ingenieros valoran inmensamente.

Para ejecutar la movilización logística de estos componentes rotativos de precisión, kits de sellos y repuestos pesados hacia los campamentos más distantes de la geografía nacional, nos apoyamos en nuestro sistema logístico propio de transporte pesado por carretera.

Nuestra red de distribución nacional es soportada por la tracción masiva (6×4), el chasís reforzado y la potencia del camión pesado modelo Shacman X3000. Este tractocamión representa el estándar de fuerza y confiabilidad necesario para cruzar las cordilleras andinas, ascender trochas de fango y entregar los componentes de reemplazo exactamente cuando la obra los necesita.

Enmarcados en nuestra política de apoyo a la industria constructora nacional, en Importadora Casa Colombia facturamos la totalidad de nuestro catálogo B2B única y exclusivamente en Moneda Local Colombiana (COP).

Esta política comercial de sostener precios fijos y blindados en nuestra moneda de curso legal (COP) representa un escudo financiero para nuestros clientes corporativos, aislándolos de la volatilidad cambiaria del mercado internacional y de las oscilaciones del dólar estadounidense (TRM).

Nuestros socios B2B obtienen una tranquilidad gerencial invaluable, permitiéndoles planificar y auditar sus presupuestos de gastos operativos (OPEX) y de inversión de capital (CAPEX) a lo largo del año contable con absoluta certeza matemática, eliminando el riesgo de sobrecostos por devaluación al adquirir sus repuestos.

PREVENCIÓN DE FALLAS CATASTRÓFICAS Y RENTABILIDAD EN EL GRUPO ROTATIVO

En el modelo de negocio del movimiento de tierra por metro cúbico auditado, prevenir la destrucción del motor hidráulico mediante el reemplazo oportuno de la guía esférica es la estrategia más rentable en la administración de flotas. Operar un motor de giro con la arandela porta pistones desgastada o fisurada en una Hitachi ZX70 o ZX75 genera costosas pérdidas operacionales.

Si la guía esférica desgastada continúa operando:

1. El plato de zapatas perderá su centro de giro, provocando que los pistones trabajen desalineados y rocen contra las paredes del bloque de cilindros.

2. El desprendimiento de zapatas destruirá el plato basculante y la placa de válvulas en segundos.

3. La viruta de acero y bronce contaminará el circuito hidráulico, ingresando al banco de válvulas principal y dañando las bombas hidráulicas.

4. El motor quedará trabado violentamente, quebrando los engranajes planetarios del reductor de giro.

5. La reparación exigirá sustituir el motor de giro completo, el reductor y realizar el lavado general de las líneas hidráulicas.

La inversión proactiva en la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (código 0476707 SKS) previene de raíz este panorama de sobrecostos, garantizando una articulación hidrostática perfecta, protegiendo el grupo rotativo y asegurando la rentabilidad neta del proyecto.

PASO A PASO: REEMPLAZO DE LA GUÍA ESFÉRICA EN EL TALLER

El procedimiento técnico para la sustitución de la guía esférica debe ejecutarse con meticuloso cuidado:

1. Desacople y limpieza: Retire el motor de giro de la máquina, lave la carcasa exterior y desármelo en un banco de trabajo hidráulico aséptico.

2. Extracción del grupo rotativo: Desmonte la cubierta trasera y retire el bloque de cilindros, los pistones, el plato retenedor y la guía esférica desgastada.

3. Inspección dimensional: Compruebe que el asiento esférico del plato retenedor y los pines de empuje no presenten desgastes irregulares.

4. Instalación: Desempaque la nueva ARANDELA PORTA PISTONES código 0476707 SKS, lubríquela copiosamente con aceite hidráulico limpio e insértela en el centro del bloque de cilindros sobre los resortes y pines.

5. Reensamble y prueba: Calce el plato de retención sobre la guía, inserte los pistones axiales, cierre la carcasa aplicando el par de apriete correspondiente y realice pruebas de rotación y estanqueidad antes del montaje en la máquina.

CONCLUSIÓN GERENCIAL Y ORDEN DE DESPACHO INMEDIATO B2B

En la gerencia de proyectos de infraestructura y administración de flotas pesadas, garantizar la integridad y el torque del motor de giro mediante repuestos de especificación OEM es la política más efectiva para maximizar el retorno de inversión por hora trabajada.

Permitir que las excavadoras operen con guías esféricas desgastadas o con holgura en una máquina Hitachi ZX70-3 o ZX75US-3 es una práctica técnicamente inaceptable que arriesga la destrucción completa del grupo rotativo y del reductor de giro.

La instalación de la ARANDELA PORTA PISTONES MOTOR DE GIRO EXC. HITACHI ZX70-3 (código 0476707 SKS) asegura una articulación cinemática inquebrantable, evita el descalce de pistones y prolonga la vida útil de todo el sistema de rotación hidráulico.

Consulte con nuestros asesores comerciales para asegurar la reserva prioritaria de este componente bajo el embarque IMP977 (disponibilidad programada del 01 al 08 de abril en patio), empacado en su caja blanca neutra de protección y listo para despacho inmediato a cualquier destino nacional.

Comuníquese de inmediato con la central de atención comercial B2B de Importadora Casa Colombia. Si requiere consultar disponibilidad para platos de retención de acero (0476705), rodamientos de motor de giro (0476704), bloques de cilindros, bombas hidráulicas principales o piezas de tren de rodaje en acero negro forjado, nuestro equipo técnico le brindará asesoría integral. Formalice su orden de compra y asegure la operatividad continua de su flota con el respaldo de los especialistas del sector.
