Especificaciones Técnicas de la Arandela de Retención para Diente de Balde

El mantenimiento preventivo y correctivo de las herramientas de corte (G.E.T.) en maquinaria de excavación y carguío de gran tonelaje exige componentes de fijación de máxima tenacidad metalúrgica y absorción de impacto.

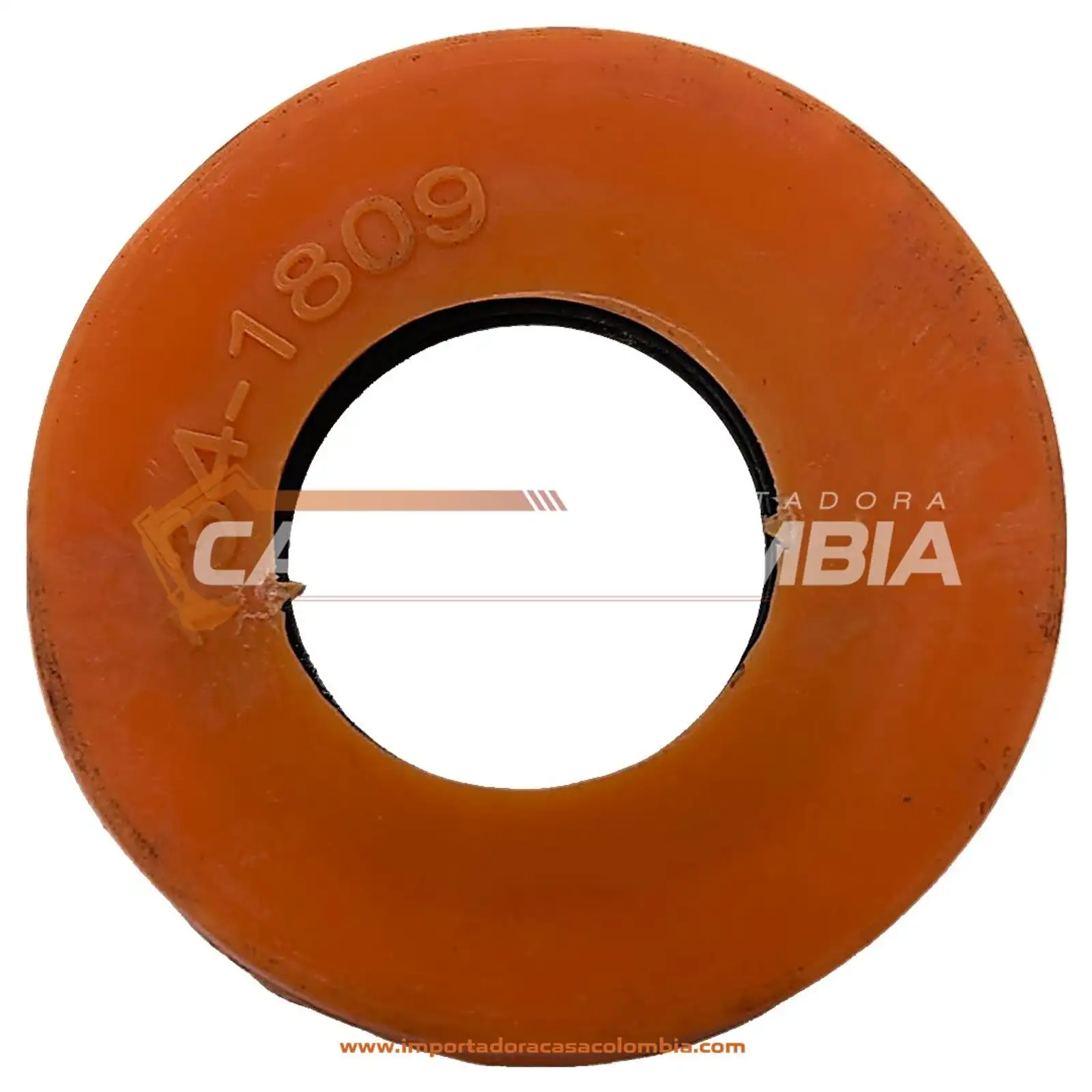

La ARANDELA DIENTE T. 80 con referencia técnica 1012874 es el elemento de bloqueo elástico diseñado para asegurar el pasador pasante dentro del adaptador y la punta de balde en sistemas de serie 80 y J800.

En aplicaciones de minería a cielo abierto, excavación masiva en roca granítica, canteras de alta abrasión y dragado pesado, la confiabilidad de este seguro resulta determinante.

Cualquier deformación prematura, aplastamiento del inserto elástico o rotura de los aros metálicos compromete de inmediato la retención del diente, provocando el desprendimiento de la punta en plena faena.

Instalar a tiempo la ARANDELA DIENTE T. 80 previene la pérdida catastrófica de dientes en el frente de carguío y evita que piezas de acero templado ingresen a trituradoras primarias o machacadoras.

Durante las duras jornadas de penetración y arranque de material compacto, la cuchilla del cucharón transmite descomunales cargas de choque multidireccionales a cada punta instalada.

La arquitectura de los baldes pesados somete a los pasadores y seguros a vibraciones de alta frecuencia, abrasión por polvo de sílice y severas fuerzas de cizallamiento.

Por este motivo, la fabricación de la ARANDELA DIENTE T. 80 combina acero de alta resistencia estructural con un núcleo elastomérico de caucho sintético o poliuretano de alta resiliencia térmica.

La función básica de este seguro consiste en alojarse en la cavidad lateral del adaptador, expandiéndose elásticamente para encajar en la muesca anular del pasador de fijación.

El uso continuo de la ARANDELA DIENTE T. 80 asegura que las puntas de balde permanezcan firmes en sus adaptadores, eliminando el cabeceo parásito y maximizando la vida útil del sistema de corte.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a esta arandela retenedora de diente para servicio pesado:

• Denominación del Producto: ARANDELA DIENTE T. 80

• Código de Parte Principal (OEM): 1012874

• Códigos de Referencia Cruzada: Caterpillar 101-2874, 1012874, 134-1809, 1341809

• Familia de Producto: Herramienta de Corte – Pasador-Arandela / Retenedor de Diente (Bucket Tooth Pin Retainer Washer)

• Sistema de Diente y Tamaño: Serie T. 80 / Serie J800 (gama pesada de herramientas de corte G.E.T.)

• Pasador Compatible Asociado: Pasador horizontal de diente Caterpillar 102-0101 / 1020101 (J800 / T80)

• Maquinaria Principal Compatible: Excavadoras de minería (gama de 70 a 120 toneladas), palas frontales y cargadores de ruedas gigantes Caterpillar 994

• Compatibilidad Extendida: Baldes de servicio pesado y roca para excavadoras Komatsu, Hitachi, Liebherr y Doosan adaptadas con sistema J800

• Composición de Materiales: Cuerpo compuesto bimetálico con placas de acero templado y núcleo vulcanizado de caucho de alta densidad

• Dureza de las Caras de Acero: 38 a 45 HRC para resistencia al cizallamiento y aplastamiento dinámico

• Función del Componente: Bloqueo mecánico y retención elástica del pasador de unión entre la punta y el adaptador del balde

• Tipo de Repuesto: Retenedor de diente de reemplazo directo conforme a especificaciones originales de fábrica

Importancia de la Arandela Retenedora en Sistemas de Diente Serie 80 / J800

El sistema de fijación lateral de dientes serie J800 / T. 80 es el estándar en equipos mineros debido a su capacidad para soportar miles de toneladas de desprendimiento.

En este entorno tan riguroso, la ARANDELA DIENTE T. 80 cumple la función crítica de garantizar que el pasador cilíndrico no se expulse por la acción de la vibración o impactos laterales.

Prevención de Pérdida de Dientes y Daño en Adaptadores

Cuando una máquina opera en zanjas profundas o frentes de cantera, el maquinista rara vez percibe el momento exacto en que un diente se suelta.

Al instalar adecuadamente la ARANDELA DIENTE T. 80, su anillo elástico genera una precarga radial continua contra la garganta del pasador, impidiendo que este se deslice hacia afuera.

Si se utiliza un seguro defectuoso o desgastado, el pasador se afloja y se cae tras pocos ciclos de excavación en roca dura.

La retención inquebrantable de la ARANDELA DIENTE T. 80 evita estos contratiempos, protegiendo los adaptadores soldables y asegurando la continuidad de la operación.

Protección contra Daños en Trituradoras Primarias

En la minería y explotación de agregados, una punta de balde perdida que viaje oculta en el material cargado puede ingresar a la planta de chancado.

Los dientes de acero al manganeso no pueden ser triturados por las machacadoras de mandíbula o trituradoras de cono, provocando el atascamiento o rotura del molino.

La inversión preventiva en la ARANDELA DIENTE T. 80 reduce a cero el riesgo de detenciones no programadas en las plantas de beneficio mineral.

Absorción de Impactos y Choques Dinámicos

Durante la penetración en mantos rocosos, el diente recibe impactos secos que generan microdesplazamientos de la punta sobre el adaptador.

La estructura híbrida de la ARANDELA DIENTE T. 80 combina la rigidez del acero con la resiliencia del elastómero para disipar la energía de estos choques.

El inserto elástico absorbe las vibraciones sin fracturarse, permitiendo que el pasador conserve su holgura nominal sin deformar la cajera del adaptador.

Esta capacidad amortiguadora previene la fatiga prematura del pasador de acero, evitando que este se parta por la mitad bajo esfuerzos de flexión combinada.

Reducción de Tiempos Muertos en Frentes de Extracción

Detener una excavadora de 90 toneladas o un cargador frontal de gran capacidad para reponer dientes perdidos paraliza la flota entera de volquetas.

Cada minuto de inactividad de un equipo de carga principal representa pérdidas económicas considerables en metros cúbicos de producción no alcanzados.

Elegir preventivamente la ARANDELA DIENTE T. 80 garantiza que los cambios de puntas se realicen de forma programada y nunca por pérdidas accidentales en faena.

Arquitectura, Metalurgia y Composición Bimetálica

El rendimiento de la ARANDELA DIENTE T. 80 se fundamenta en un diseño compuesto que fusiona metalurgia de alta resistencia con vulcanizado de ingeniería.

Placas de Acero Tratadas Térmicamente

El retenedor incorpora insertos metálicos fabricados en acero al carbono aleado, sometidos a temple y revenido controlado.

Esta estructura metálica de la ARANDELA DIENTE T. 80 ofrece una resistencia superior contra el aplastamiento provocado por el empuje axial del pasador de diente.

Las caras de contacto han sido desbarbadas y redondeadas para facilitar la inserción del pasador sin desgarrar el caucho vulcanizado durante el golpe de mazo.

Núcleo Elastómero Vulcanizado de Alta Densidad

En el centro del componente se encuentra una matriz de caucho sintético o poliuretano de formulación especial unida molecularmente al metal.

El compuesto elástico de la ARANDELA DIENTE T. 80 resiste la deformación permanente por compresión (compression set), recuperando su espesor tras cada choque dinámico.

Este elastómero no se degrada por el contacto con hidrocarburos, agua ácida de mina o temperaturas extremas generadas por la fricción del terreno.

Geometría Calibrada para Alojamiento Serie J800 / T80

El contorno exterior del retenedor ha sido maquinado con tolerancias estrictas para encajar con ajuste exacto en la cajera lateral del adaptador.

El diseño simétrico de la ARANDELA DIENTE T. 80 permite una instalación limpia y sin holguras que impidan el giro o desplazamiento involuntario de la pieza.

El diámetro interno del paso elástico está calculado milimétricamente para ceñir el cuello del pasador 102-0101 sin requerir fuerzas destructivas de inserción.

Diagnóstico y Síntomas de Desgaste en Retenedores de Diente

Reconocer oportunamente la fatiga o degradación en las arandelas retenedoras previene la pérdida de herramientas de corte en plena producción.

Cabeceo o Juego Excesivo de la Punta sobre el Adaptador

Si al mover la punta del balde manualmente se percibe un juego axial o lateral pronunciado, el seguro ha perdido su elasticidad.

Instalar a tiempo la ARANDELA DIENTE T. 80 restablece la presión de apriete entre el diente y el adaptador, eliminando holguras destructivas en la unión.

Pérdida o Desplazamiento Parcial del Pasador de Diente

Si durante la inspección diaria se observa que el pasador sobresale por uno de los costados del diente, el retenedor ha colapsado.

El reemplazo inmediato del componente con la ARANDELA DIENTE T. 80 evita que el pasador termine de salirse y el diente caiga en el banco de material.

Este desplazamiento indica que el núcleo de caucho se ha reventado o que el anillo metálico interno ha sufrido deformación permanente.

Aplastamiento o Delaminación Visible del Elastómero

Al retirar un diente desgastado para sustitución, examinar el estado físico del retenedor permite diagnosticar la fatiga del material.

Si el caucho se observa cuarteado, aplastado o despegado de las placas de acero, la sustitución por la ARANDELA DIENTE T. 80 es obligatoria.

Dificultad para Mantener el Pasador en su Posición Central

Cuando el pasador no queda centrado o se desliza libremente a través del orificio del adaptador sin resistencia elástica, la cajera no retiene.

Montar de manera preventiva la ARANDELA DIENTE T. 80 asegura que el pasador requiera el golpe de mazo adecuado para ingresar y trabar firmemente.

Procedimiento de Instalación Recomendado

El cambio de puntas y arandelas retenedoras en baldes de gran tonelaje exige técnicas seguras, herramientas de impacto adecuadas y limpieza.

Medidas de Seguridad y Preparación del Balde

Apoye el cucharón de la excavadora firmemente en el suelo sobre una superficie plana, orientando los dientes en posición horizontal de trabajo.

Apague el motor de la máquina, retire la llave de contacto y coloque calzas de seguridad en las orugas antes de acercarse al área de corte.

Utilice siempre equipo de protección personal que incluya gafas de seguridad con protección lateral, guantes reforzados y protectores auditivos.

Limpie profundamente la cavidad de montaje del adaptador y la punta de balde con un cepillo metálico para retirar lodo, arcilla y escombros.

Retiro del Pasador y Seguro Desgastado

Utilice un botador o extractor cilíndrico de acero blando del diámetro correspondiente al pasador 102-0101 para evitar esquirlas metálicas.

Golpee el botador con un mazo de golpe seco hasta desalojar el pasador del interior del adaptador y retire la punta desgastada del balde.

Extraiga la arandela retenedora vieja de la cajera lateral del adaptador utilizando un destornillador plano o un gancho de extracción limpio.

Inspeccione minuciosamente la cavidad interior del adaptador; verifique que los bordes de la cajera no presenten rebabas ni deformaciones plásticas.

Colocación de la Nueva Arandela Retenedora

Presente la nueva ARANDELA DIENTE T. 80 verificando que las superficies metálicas y el elastómero se encuentren impecables y libres de grasa degradada.

Introduzca la ARANDELA DIENTE T. 80 dentro de la cajera mecanizada del adaptador, presionando firmemente con los dedos hasta que encaje en el fondo.

Asegúrese de que el retenedor quede perfectamente plano y alineado con el orificio pasante por donde ingresará el pasador de diente.

Montaje de la Punta y Fijación del Pasador

Deslice la nueva punta de balde serie T. 80 / J800 sobre la nariz del adaptador hasta que los orificios laterales coincidan con la cavidad central.

Inserte el pasador nuevo desde el lado opuesto al retenedor o por el extremo ranurado, según la configuración específica del sistema.

Empuje el pasador manualmente hasta que haga contacto con la rampa elástica de la ARANDELA DIENTE T. 80 alojada en el interior del adaptador.

Utilice el mazo de acero y el botador para golpear firmemente el pasador hasta que la muesca anular encaje con el seguro con un sonido metálico seco.

Verifique visualmente que el pasador haya quedado centrado dentro del diente y que ambos extremos queden por debajo del plano exterior del acero.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar protocolos disciplinados en la gestión de herramientas de corte prolonga la vida útil de los baldes y previene averías costosas.

• Nunca Reutilizar Retenedores Usados: Sustituya siempre la arandela retenedora cada vez que instale una punta de balde nueva.

• Inspección Diaria de Pasadores: Compruebe al inicio de cada turno que ningún pasador sobresalga lateralmente de los dientes del balde.

• Utilizar el Botador Correcto: Nunca golpee los pasadores directamente con el mazo sin usar un extractor adecuado para no desportillar el acero.

• Control del Desgaste del Adaptador: Verifique el espesor de la nariz del adaptador; holguras excesivas fatigan los seguros en pocas horas.

• Almacenamiento Protegido: Guarde las arandelas retenedoras en lugares techados protegidos del sol directo para preservar las propiedades del caucho.

Respaldo Técnico y Gestión para Flotas

Disponer de un inventario completo de pasadores y arandelas retenedoras en bodega garantiza la continuidad ininterrumpida de sus operaciones de carguío.

En Importadora Casa Colombia encuentra permanentemente la ARANDELA DIENTE T. 80 con especificaciones precisas para asegurar reparaciones duraderas.

Suministramos repuestos para herramientas de corte y sistemas de balde que cumplen rigurosamente con los estándares de resistencia y tenacidad minera.

Asegure la retención absoluta de sus herramientas de corte, elimine pérdidas de dientes en faena y maximice la productividad de su maquinaria con repuestos certificados de alta tenacidad. Cotice y adquiera hoy mismo la ARANDELA DIENTE T. 80 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
