Especificaciones Técnicas del Sprocket para Excavadoras Compactas

El mantenimiento preventivo y correctivo del tren de rodaje en excavadoras de 4 a 5 toneladas exige ruedas dentadas motrices fabricadas con aceros forjados de alta tenacidad y tratamientos térmicos de penetración profunda.

El SPROCKET EXC. HITACHI EX40/EX50 con referencia técnica 2041567 es la rueda dentada motriz diseñada para acoplar directamente con el mando final y engranar de manera sincronizada con los bujes de la oruga.

En aplicaciones exigentes como excavaciones urbanas, apertura de zanjas para servicios públicos, cimentaciones, demolición y adecuación de terrenos rocosos, su durabilidad resulta determinante.

Cualquier desgaste prematuro en el perfil del diente, pérdida de espesor o deformación en los agujeros de anclaje compromete de inmediato el paso de la cadena y la eficiencia cinemática del equipo.

Instalar a tiempo el SPROCKET EXC. HITACHI EX40/EX50 previene saltos destructivos de la oruga, desgaste acelerado en los eslabones y sobrecargas mecánicas en los engranajes planetarios del reductor de traslación.

Por este motivo, la fabricación del SPROCKET EXC. HITACHI EX40/EX50 incorpora fundición de acero de baja aleación enriquecida con manganeso, cromo y molibdeno, complementada con un temple por inducción selectivo en la zona activa del dentado.

La función básica de esta rueda dentada consiste en convertir el torque rotacional suministrado por el motor hidráulico de traslación en fuerza lineal de arrastre sobre las cadenas.

El uso continuo del SPROCKET EXC. HITACHI EX40/EX50 asegura que el equipo conserve la geometría de paso original de la oruga, reduciendo la fatiga del chasis y prolongando la vida de los rodillos inferiores y superiores.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a esta rueda motriz para excavadoras compactas Hitachi:

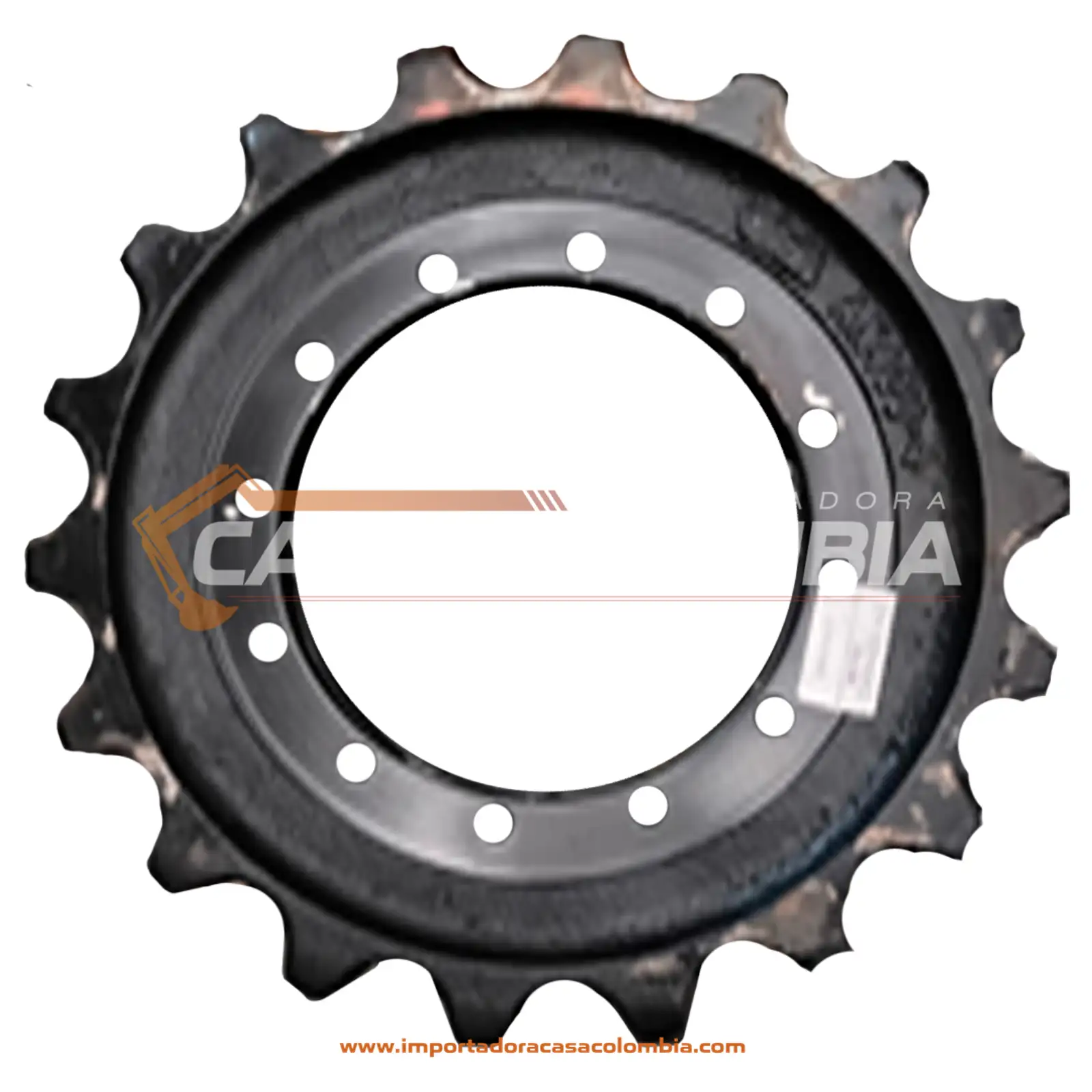

• Denominación del Producto: SPROCKET EXC. HITACHI EX40/EX50

• Código de Parte Principal (OEM): 2041567

• Códigos de Referencia Cruzada: Hitachi 2041567, John Deere AT251117, Berco, ITM compatible

• Familia de Producto: Tren de Rodaje – Sprocket / Rueda Cabilla Motriz (Track Drive Sprocket)

• Maquinaria Principal Compatible: Excavadoras sobre orugas Hitachi EX40, EX40-1, EX40-2, EX50, EX50U, EX50UR (gama de 4.0 a 5.5 toneladas)

• Compatibilidad de Plataforma Compartida: Excavadoras John Deere 50ZTS, 50D y modelos compactos afines que empleen tren de rodaje Hitachi

• Configuración de la Brida de Montaje: 12 orificios de fijación pasantes equidistantes para pernos de alta resistencia

• Diámetro de los Agujeros de Pernos: 21 mm mecanizados con precisión para pernos de grado 10.9 o 12.9

• Espesor Nominal del Diente: 50 mm de ancho en la zona activa de empuje para máxima superficie de contacto con el buje

• Material Base: Acero forjado o fundición aleada de alta tenacidad con desgasificación al vacío

• Tratamiento Térmico del Dentado: Temple por inducción diferenciado con dureza superficial de 50 a 56 HRC

• Profundidad de Endurecimiento Térmico: 6 mm a 9 mm de penetración en flancos y raíz para resistencia prolongada al desgaste

• Compatibilidad de Cadenas: Cadenas de eslabones de acero estándar y orugas de caucho reforzadas de paso compatible

• Función del Componente: Transmisión de potencia mecánica desde el mando final hacia la cadena de rodaje

• Tipo de Repuesto: Sprocket de reemplazo directo conforme a especificaciones originales de fábrica Hitachi / John Deere

Importancia del Sprocket en Excavadoras Hitachi EX40 y EX50

El sprocket representa el único componente del tren motriz que entra en contacto físico y dinámico con la cadena que traslada y sostiene el peso de la excavadora.

En este entorno operativo tan exigente, el SPROCKET EXC. HITACHI EX40/EX50 cumple la función crítica de modular la entrega de par sin producir choques secos ni atascamientos por acumulación de material.

Transmisión Equilibrada del Par de Traslación

Cuando la excavadora remonta rampas pronunciadas o empuja tierras pesadas con la hoja dozer, el reductor de traslación genera un torque masivo en su brida.

Al instalar adecuadamente el SPROCKET EXC. HITACHI EX40/EX50, su perfil robusto con dientes de 50 mm de espesor distribuye la fuerza motriz de manera uniforme a lo largo del cuerpo del buje.

Si se utiliza un sprocket desgastado o de especificación incorrecta, la presión de empuje se concentra en áreas reducidas, provocando deformaciones plásticas.

La robustez estructural del SPROCKET EXC. HITACHI EX40/EX50 garantiza una transmisión de par constante y fluida, permitiendo superar obstáculos y terrenos lodosos sin perder adherencia.

Desgaste Armónico con la Cadena y los Bujes

El tren de rodaje es un sistema interconectado donde el estado de un componente condiciona directamente el comportamiento de las piezas adyacentes.

El diseño del SPROCKET EXC. HITACHI EX40/EX50 conserva el paso primitivo exacto de fábrica, permitiendo que cada buje se posicione con suavidad en el fondo del valle dentado.

Cuando un sprocket pierde su geometría por desgaste, los bujes comienzan a montar sobre las puntas de los dientes en lugar de asentarse en la base.

Mantener el SPROCKET EXC. HITACHI EX40/EX50 en condiciones dimensionales nominales preserva la vida útil de toda la cadena, evitando sustituciones completas no programadas.

Resistencia a la Fricción Abrasiva y Desalojo de Barro

Durante labores continuas de excavación en suelos arcillosos o con arena cuarzosa, el material fino se deposita entre los dientes de la rueda motriz y la oruga.

La configuración del SPROCKET EXC. HITACHI EX40/EX50 incorpora chaflanes y valles diseñados para favorecer la expulsión continua de lodo compactado y esquirlas minerales.

Si el material lodoso queda confinado en la raíz del diente, se endurece y altera el diámetro efectivo de engrane del sprocket.

La superficie tratada del SPROCKET EXC. HITACHI EX40/EX50 resiste la acción abrasiva del suelo, conservando su espesor de 50 mm durante prolongadas campañas de trabajo.

Reducción de Costos y Protección del Mando Final

El costo de adquirir un sprocket nuevo es mínimo comparado con los gastos derivados de una reparación integral del reductor de traslación.

Una rueda motriz alabeada o con pernos flojos transmite vibraciones cíclicas perjudiciales hacia los sellos mecánicos flotantes (Duo-Cone).

Elegir preventivamente el SPROCKET EXC. HITACHI EX40/EX50 protege los engranajes planetarios y cojinetes del motor hidráulico, evitando fugas de lubricante y paradas críticas.

Arquitectura, Metalurgia y Geometría de Dientes de 50 mm

El rendimiento sobresaliente del SPROCKET EXC. HITACHI EX40/EX50 se fundamenta en rigurosos procesos de fundición especializada, maquinado CNC y tratamientos térmicos de vanguardia.

Aleación de Acero de Alta Pureza y Resistencia Mecánica

La estructura del sprocket se fabrica a partir de aceros aleados de grano fino sometidos a procesos metalúrgicos de desgasificación para eliminar inclusiones internas.

Esta aleación confiere al SPROCKET EXC. HITACHI EX40/EX50 una notable tenacidad de núcleo capaz de amortiguar choques bruscos contra piedras sin sufrir fisuras estructurales.

El acero seleccionado responde con rapidez a los tratamientos térmicos, logrando una transición gradual entre la capa dura exterior y el centro dúctil.

Tratamiento Térmico por Inducción Electrónica

El contorno exterior de los dientes se procesa mediante bobinas de inducción controladas por microprocesador que calientan la superficie a temperaturas austeníticas.

El enfriamiento inmediato en polímero genera una estructura martensítica de alta dureza (50 a 56 HRC) en los flancos activos y en la raíz del SPROCKET EXC. HITACHI EX40/EX50.

Este tratamiento térmico penetra entre 6 y 9 milímetros en el metal, garantizando una reserva de desgaste duradera bajo ambientes severos.

Geometría de Dientes de 50 mm y Valles de Alivio

El ancho de diente de 50 mm proporciona una superficie de contacto extendida que disminuye la presión específica en megapascales sobre el buje.

Los valles entre dientes en el SPROCKET EXC. HITACHI EX40/EX50 cuentan con radios amplios y curvaturas suavizadas que disipan las tensiones mecánicas durante el empuje.

Diagnóstico y Síntomas de Desgaste en el Sprocket

Identificar a tiempo las señales de deterioro en la rueda motriz previene costosas fallas en cadena sobre el resto del tren de rodaje.

Dientes Reducidos a Perfil de Punta Afilada

El síntoma más característico de agotamiento de vida útil es el afilamiento progresivo de los dientes, perdiendo su espesor original de 50 mm.

Instalar a tiempo el SPROCKET EXC. HITACHI EX40/EX50 elimina este desgaste crítico, restaurando la superficie ancha de apoyo requerida para impulsar la oruga.

Ruidos Metálicos y Traqueteo Continuo en Traslación

Si el operador percibe golpes secos o un cascabeleo metálico al avanzar, el paso del sprocket se encuentra desfasado del paso de la cadena.

El cambio del componente con el SPROCKET EXC. HITACHI EX40/EX50 restituye la suavidad de marcha nominal, permitiendo desplazamientos silenciosos y sin sacudidas.

Holgura Visible entre el Buje y la Raíz del Diente

Al detener la máquina y examinar el engrane, la existencia de una holgura visible de varios milímetros entre buje y diente advierte desgaste avanzado.

Montar de manera preventiva el SPROCKET EXC. HITACHI EX40/EX50 recupera el ajuste milimétrico original, impidiendo que el buje golpee con violencia el fondo del diente.

Ovalamiento en los Orificios de Montaje de 21 mm

Si durante las revisiones de mantenimiento se aprecian deformaciones o grietas en los 12 barrenos de anclaje, los pernos han trabajado flojos.

La sustitución por el SPROCKET EXC. HITACHI EX40/EX50 asegura agujeros perfectamente circulares y una fijación firme que protege la maza del reductor de traslación.

Procedimiento de Instalación Recomendado

El cambio del sprocket en una excavadora compacta exige orden metódico, limpieza en las superficies de acople y torquedo controlado en cruz.

Medidas de Seguridad y Preparación de la Máquina

Estacione la excavadora Hitachi EX40 o EX50 sobre un piso firme y plano, baje la pluma y la hoja topadora al suelo y apague el motor diésel.

Levante el lateral del tren de rodaje correspondiente utilizando el empuje combinado del aguilón y la pala dozer para suspender la oruga.

Destensado de Oruga y Retiro de la Rueda Vieja

Ubique la válvula de engrase del cilindro tensor en el chasis y afloje lentamente la boquilla de alivio para liberar la presión interna de grasa.

Deslice la cadena hacia el exterior de la rueda motriz utilizando barras de palanca de latón para no mellar los eslabones ni dañar orugas de goma.

Limpie las cabezas de los 12 pernos de fijación con cepillo de alambre y solvente para facilitar el acople del dado hexagonal.

Afloje los 12 pernos en patrón cruzado con una llave de impacto de alta potencia y retire la rueda motriz desgastada con una eslinga textil.

Limpieza e Inspección de la Maza del Reductor

Limpie a fondo la cara mecanizada de la maza del mando final con desengrasante y espátula, eliminando óxido, pintura vieja y sedimentos.

Inspeccione que el resalte circular de centrado no presente golpes ni rebabas que impidan un apoyo plano y perfectamente coaxial.

Presente el nuevo SPROCKET EXC. HITACHI EX40/EX50 verificando que la brida asiente suavemente sobre la maza del mando final sin requerir golpes forzados.

Montaje Técnico y Apriete en Cruz de los 12 Pernos de 21 mm

Instale pernos nuevos de grado 10.9 o 12.9 con sus respectivas arandelas endurecidas, aplicando trabarroscas anaeróbico de resistencia media.

Enrosque los 12 pernos a mano en los agujeros de 21 mm, verificando que los filetes roscados ingresen con total suavidad y sin trasroscarse.

Apriete los pernos en patrón diagonal cruzado en tres etapas sucesivas utilizando una llave dinamométrica calibrada.

Montaje de la Cadena y Calibración del Tensado

Posicione la oruga sobre los dientes de 50 mm del SPROCKET EXC. HITACHI EX40/EX50, verificando que los bujes engranen de forma simétrica en los valles de la rueda.

Cierre la válvula de alivio del tensor y conecte la bomba de grasa para presurizar el cilindro hasta alcanzar la comba de cadena reglamentaria.

Encienda el motor de la máquina en ralentí bajo y haga girar la oruga en ambos sentidos durante varios minutos para asentar los componentes.

Baje la excavadora al suelo, verifique el apriete final de los pernos y realice pruebas de traslación recta a velocidad de trabajo.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados en el tren de rodaje extiende notablemente la durabilidad de los sprockets y previene costos imprevistos de taller.

• Revisión Periódica de Pernos: Compruebe periódicamente que los 12 pernos de la rueda conserven el torque de apriete nominal.

• Control de Tensión de Cadenas: Evite operar con orugas sobretensadas; la tensión excesiva multiplica las cargas radiales sobre los dientes.

• Limpieza Diaria del Tren: Retire el barro seco acumulado entre los dientes y rodillos al finalizar cada jornada de trabajo en obra.

• Sustitución en Pareja con Cadenas: Se recomienda renovar el sprocket al montar cadenas nuevas para evitar desgastes cruzados acelerados.

• Maniobras Suaves de Giro: Evite giros continuos en contrarrotación sobre lechos de roca dura para proteger los flancos de 50 mm del dentado.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el SPROCKET EXC. HITACHI EX40/EX50 con especificaciones precisas para asegurar reparaciones duraderas.

Asegure la máxima fuerza de traslación, elimine saltos de cadena y proteja el tren de rodaje de su excavadora con repuestos certificados de alta durabilidad. Cotice y adquiera hoy mismo el SPROCKET EXC. HITACHI EX40/EX50 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
