Especificaciones Técnicas del Motor de Arranque de 12V

El mantenimiento preventivo y correctivo del sistema de encendido en maquinaria pesada exige componentes electromecánicos con un par de despegue sobresaliente.

El MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 con referencia técnica J170-03B-012000 es el actuador de partida principal diseñado para vencer la alta compresión del motor diésel turboalimentado.

En aplicaciones exigentes como excavaciones viales, cimentaciones, urbanismo y canteras, la confiabilidad del ciclo de encendido resulta determinante.

Cualquier falso contacto en el solenoide, desgaste en los carbones o patinaje en el piñón bendix compromete de inmediato la operatividad del equipo.

Instalar a tiempo el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 previene daños severos en la corona del volante y evita paradas no programadas en el frente de obra.

Durante las jornadas de trabajo en climas fríos o tras paradas prolongadas, el motor de combustión demanda una velocidad de giro inicial elevada.

La arquitectura de las excavadoras compactas Shantui somete al sistema eléctrico a vibraciones severas, humedad y ciclos continuos de encendido diario.

Por este motivo, la fabricación del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 incorpora inducidos de cobre electrolítico de alta pureza, reductores planetarios y relés reforzados.

La función básica de este componente consiste en convertir la energía electroquímica de la batería de 12 voltios en torque cinético rotacional.

Esta acción mecánica engrana el piñón de ataque con la rueda dentada del volante motor, haciendo girar el cigüeñal hasta alcanzar el régimen de ignición.

El uso continuo del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 asegura que el operador logre arranques instantáneos y limpios, reduciendo el desgaste de las baterías de la máquina.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este motor de arranque de 12 voltios para excavadoras Shantui:

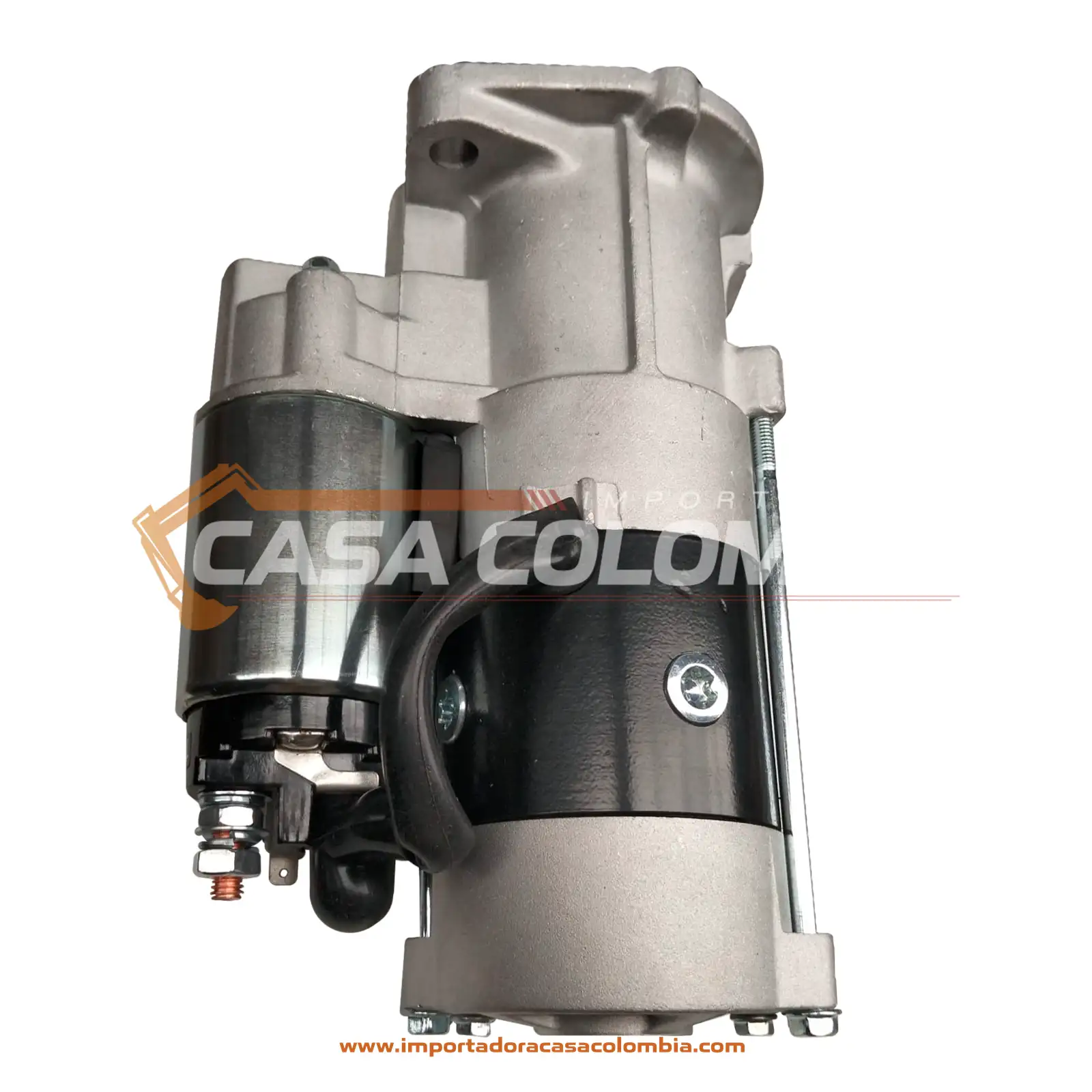

• Denominación del Producto: MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75

• Código de Parte Principal (OEM): J170-03B-012000

• Familia de Producto: Motor – Partes Motor (Motor de Arranque / Starter Motor Assembly)

• Motor Diésel Compatible: Kubota V3307-DI-T / V3307T (4 cilindros en línea, inyección directa, turbocargado)

• Maquinaria Principal Compatible: Excavadora sobre orugas Shantui SE75

• Compatibilidad Extendida: Maquinaria de construcción y cargadores que equipen la plataforma motriz Kubota V3307

• Tensión Nominal de Trabajo: 12 Voltios (12V DC)

• Potencia Nominal: 3.0 kW a 3.5 kW de alto torque con reducción planetaria integrada

• Configuración del Piñón Bendix: Piñón impulsor templado por inducción diseñado para engrane con corona Kubota

• Materiales de Construcción: Devanado de cobre libre de oxígeno, carcasa de acero y campana de aleación de aluminio de alta densidad

• Grado de Protección: Sellado contra polvo, salpicaduras de agua y vapores de aceite según estándares de maquinaria pesada

• Función del Componente: Giro forzado del cigüeñal del motor diésel para iniciar el ciclo termodinámico de combustión interna

• Tipo de Repuesto: Motor de arranque completo de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Motor de Arranque en Motores Kubota V3307T

El motor diésel Kubota V3307T es un propulsor compacto reconocido por su excelente relación de compresión y eficiencia en excavadoras hidráulicas.

En este entorno tan riguroso, el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 cumple la función crítica de generar la inercia angular necesaria para iniciar la autoignición del diésel.

Torque de Despegue Elevado y Reducción Planetaria

Los motores diésel modernos poseen relaciones de compresión elevadas que requieren cientos de newton-metro de torque instantáneo en el cigüeñal.

Al instalar adecuadamente el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75, su tren de reducción planetaria multiplica la fuerza motriz generada por el rotor eléctrico.

Si se utiliza un motor de partida genérico sin reductor, el inducido se frena ante la compresión, absorbiendo un amperaje destructivo de la batería.

La ingeniería electromecánica del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 garantiza un giro rápido y sostenido que enciende los cilindros en menos de dos segundos de maniobra.

Solenoide de Accionamiento Pesado y Contactos de Plata

El relé automático montado sobre el motor de arranque cumple la doble función de desplazar el piñón y cerrar el circuito de alta corriente.

El diseño del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 cuenta con contactos internos de aleación de cobre y plata que evitan la soldadura por arco voltaico repetido.

Si los contactos internos se carbonizan debido a chispas de arranque continuo, el motor experimenta el temido chasquido sin movimiento de giro.

Embrague Unidireccional y Piñón Bendix de Alta Resistencia

El mecanismo de rueda libre o bendix protege el inducido eléctrico para evitar que el motor diésel arrastre al motor de arranque una vez encendido.

Al montar el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75, los rodillos del embrague transmiten torque sólido al volante pero desacoplan inmediatamente tras la primera explosión.

La precisión del bendix del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 desacopla el piñón de forma limpia, preservando los componentes eléctricos de aceleraciones destructivas.

Reducción de Costos y Protección de Baterías

El costo de un motor de arranque nuevo es mínimo frente a los gastos de reemplazar bancos de baterías arruinados por arranques forzados.

Elegir preventivamente el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 protege la instalación eléctrica de la excavadora, asegurando arranques fiables en cualquier turno de trabajo.

Arquitectura y Componentes del Sistema Electromecánico

El rendimiento del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 se fundamenta en un diseño industrial reforzado concebido para soportar ciclos continuos bajo ambientes severos.

Inducido y Bobinas de Campo en Cobre de Alta Pureza

El núcleo del rotor y las zapatas polares están fabricados con conductores de cobre macizo esmaltados con resinas térmicas de clase H.

La soldadura por fusión electrónica en el colector del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 previene desprendimientos mecánicos provocados por la dilatación térmica cíclica.

Portaescobillas de Servicio Pesado con Resortes de Torsión

El conjunto portaescobillas aloja cuatro carbones de grafito cobrizo diseñados para conducir densidades de corriente extremas con baja caída de tensión.

Los resortes helicoidales integrados en el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 mantienen una presión de contacto constante sobre el colector a medida que el carbón se gasta.

Campana de Acople y Piñón de Acero Cementado

La brida delantera de montaje está fundida en aleación de aluminio de alta resistencia estructural, absorbiendo las cargas radiales de empuje.

Sus agujeros de fijación han sido maquinados con centros milimétricos que coinciden exactamente con la carcasa del volante del motor Kubota.

El piñón de ataque del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 se mecaniza en acero de aleación al níquel tratado térmicamente para resistir cizallamiento y desgaste.

Sellado Integral contra Polvo, Agua y Aceite

La carcasa del MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 cuenta con empaquetaduras tóricas de nitrilo en todas las uniones de tapas y en el vástago del solenoide.

Diagnóstico y Síntomas de Falla en el Motor de Arranque

Identificar a tiempo las anomalías en el sistema de partida previene que la excavadora quede inmovilizada en frentes de trabajo lejanos.

El Motor Emite un Solo Clic pero no Gira

Si al girar la llave de encendido se escucha un golpe metálico en el compartimiento pero el cigüeñal no gira, los contactos están quemados.

Instalar a tiempo el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 resuelve de inmediato este bloqueo, restableciendo el paso de los cientos de amperios requeridos para el giro.

Giro Lento y Pesado del Motor Diésel

Cuando el motor de combustión gira con dificultad extrema a pesar de contar con baterías completamente cargadas, el motor de arranque arrastra.

El reemplazo del conjunto por el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 devuelve la velocidad angular nominal, permitiendo que la compresión alcance la temperatura de ignición.

Chirrido Agudo o Ruido de Dientes al Intentar Arrancar

Un ruido estridente de engranajes patinando indica que el piñón bendix no engrana a fondo o que sus dientes se encuentran redondeados.

Sustituir la unidad desgastada por el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 evita la destrucción completa de los dientes de la corona del volante del motor Kubota.

Olor a Quemado o Salida de Humo tras el Arranque

Si el operador insiste en dar marcha continua por más de treinta segundos, el barniz de los bobinados se sobrecalienta y entra en cortocircuito.

Montar de manera preventiva el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 asegura una respuesta instantánea sin necesidad de someter el arrancador a esfuerzos térmicos letales.

Procedimiento de Instalación Recomendado

El cambio del motor de arranque es una labor mecánica y eléctrica que requiere desconexión de energía, limpieza y ajuste controlado.

Protocolos de Seguridad y Desconexión de Baterías

Estacione la excavadora Shantui SE75 sobre suelo plano y firme, apoye la pala y el balde en el suelo y apague el motor diésel.

Abra el compartimiento de baterías y desconecte obligatoriamente el terminal negativo para evitar cortocircuitos accidentales durante la maniobra.

Retiro de Conexiones Eléctricas y Desmontaje de la Unidad

Localice el motor de arranque averiado en el costado del motor Kubota V3307T y limpie el área circundante con solvente desengrasante.

Retire la tuerca del borne positivo de potencia (terminal 30 o B+) y desconecte el cable grueso de alimentación junto con el cable de batería.

Desconecte el terminal delgado de control del solenoide (terminal 50 o S) que proviene del relé de arranque y switch de ignición de cabina.

Inspección de la Corona y Limpieza de la Superficie de Apoyo

Alumbre a través de la abertura de la campana e inspeccione visualmente los dientes de la corona del volante motor con ayuda de una linterna.

Compruebe que los dientes no presenten rebabas, melladuras ni desgaste en punta de flecha; gire el cigüeñal para revisar todo el perímetro.

Limpie a la perfección el plano de contacto de la brida en el motor, eliminando óxido o pintura que actuaría como resistencia eléctrica de masa.

Presente el nuevo MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 alineando el piñón en la ventana y asegurándose de que la brida encaje plana sin forzar.

Fijación Mecánica y Conexión de Terminales Eléctricos

Instale los pernos de fijación aplicando el torque especificado en el manual de taller de Kubota para asegurar un asiento rígido y seguro.

Conecte el cable grueso positivo de 12V al borne correspondiente del solenoide, colocando sus arandelas y apretando la tuerca con firmeza.

Conecte el terminal de señal de partida en el borne pequeño del solenoide, verificando que quede firmemente asegurado con su tuerca o conector.

Conexión de Baterías y Pruebas Operativas de Encendido

Reconecte el terminal negativo de las baterías asegurando una conexión limpia y libre de sulfatación en los bornes principales.

Suba a la cabina de la excavadora, gire la llave a la posición de contacto y verifique que los indicadores del tablero enciendan con normalidad.

Gire la llave a la posición de precalentamiento durante los segundos estipulados y proceda a dar arranque al motor Kubota V3307T.

Compruebe que el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 engrane de forma suave, rápida y silenciosa, haciendo girar el motor diésel con total soltura hasta encender.

Verifique que el piñón desacople instantáneamente al soltar la llave sin producir chirridos de arrastre ni ruidos metálicos secundarios.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos adecuados de operación y mantenimiento protege los componentes electromecánicos y extiende la vida útil de la máquina.

• Límite de Tiempo de Arranque: Nunca accione la marcha por más de diez segundos continuos; descanse dos minutos entre intentos fallidos.

• Mantenimiento de Baterías: Mantenga los bornes limpios y asegure que la batería conserve su capacidad de arranque en frío (CCA) nominal.

• Inspección de Conexiones: Revise periódicamente el ajuste del cable positivo principal; conexiones flojas generan calor y caídas de voltaje.

• No Accionar con Motor Encendido: Nunca gire la llave hacia la posición de arranque si el motor diésel ya se encuentra en marcha.

• Revisión del Alternador: Verifique que el sistema de carga mantenga el voltaje entre 13.8V y 14.4V para no fatigar el arrancador por baja tensión.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 con especificaciones precisas para asegurar reparaciones duraderas.

Contar con motores de arranque de alto par garantiza arranques inmediatos y protege el tren de fuerza, asegurando la máxima rentabilidad de su flota.

Asegure un encendido instantáneo, elimine fallas por arrastre y proteja el tren de fuerza de su excavadora con repuestos certificados de alta resistencia. Cotice y adquiera hoy mismo el MOTOR ARRANQUE 12V MOTOR KUBOTA V3307T EXC. SHANTUI SE75 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
