Especificaciones Técnicas del Cilindro Central para Martillo Hidráulico

El mantenimiento preventivo y correctivo de los aditamentos de demolición pesada exige componentes estructurales mecanizados con altísima precisión geométrica y resistencia mecánica.

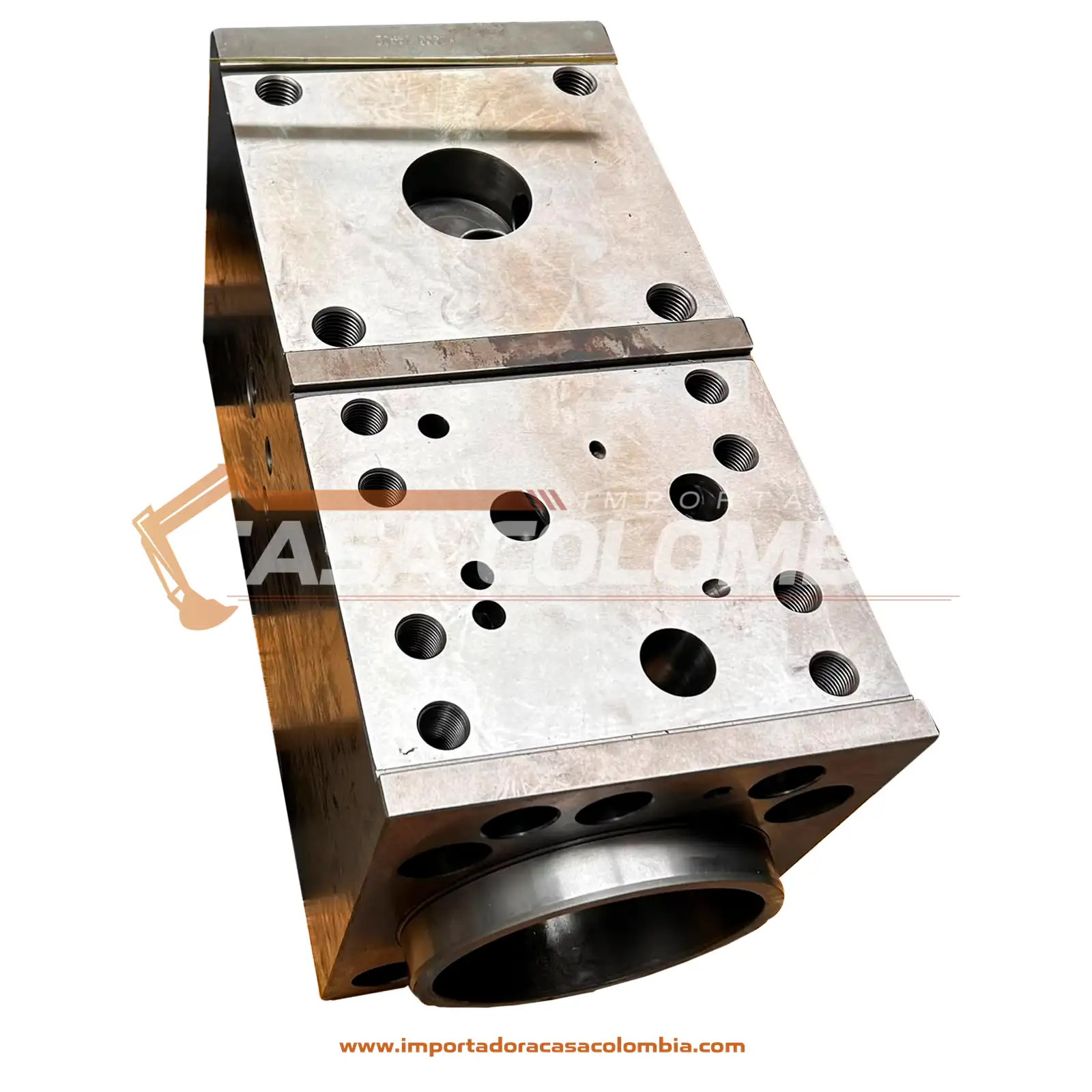

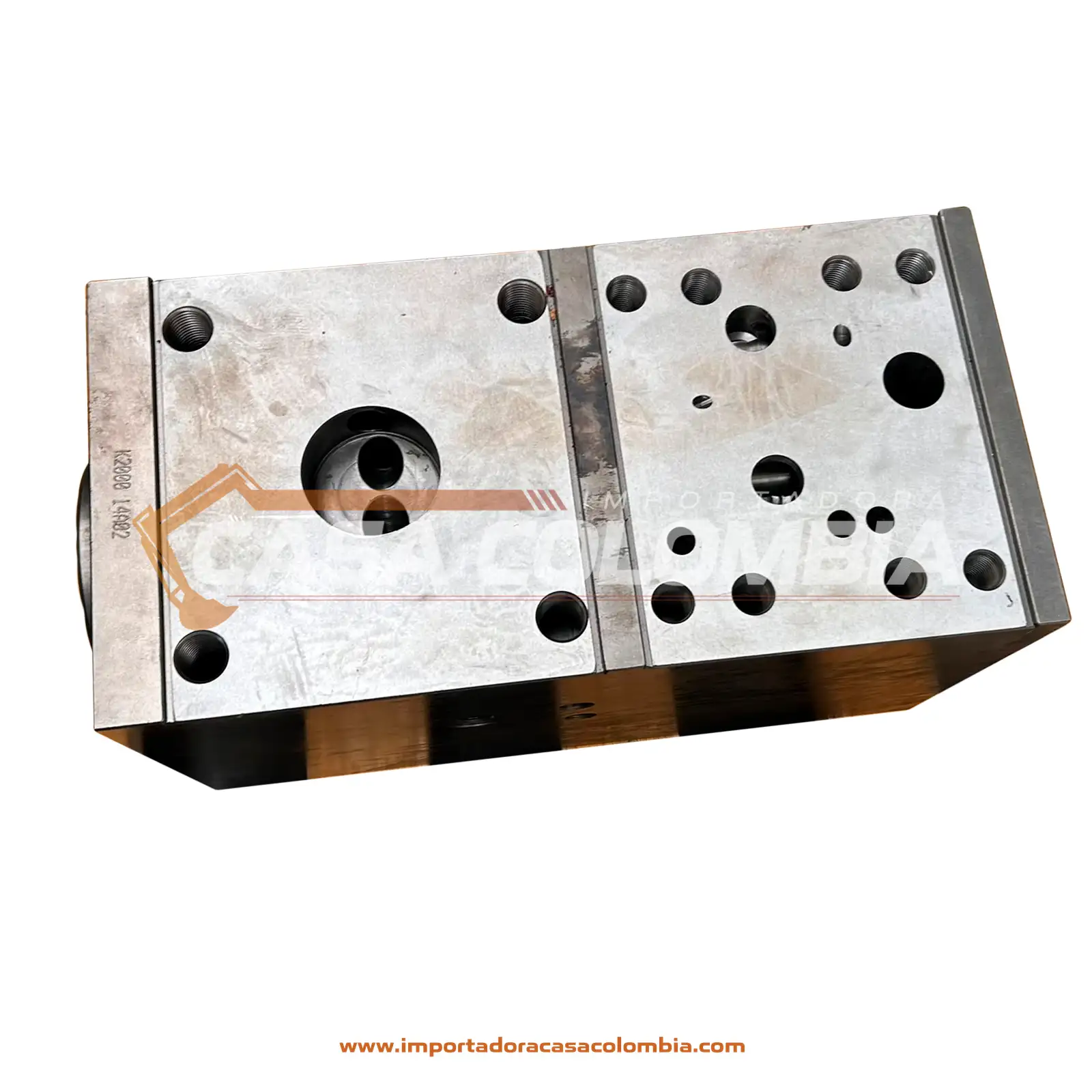

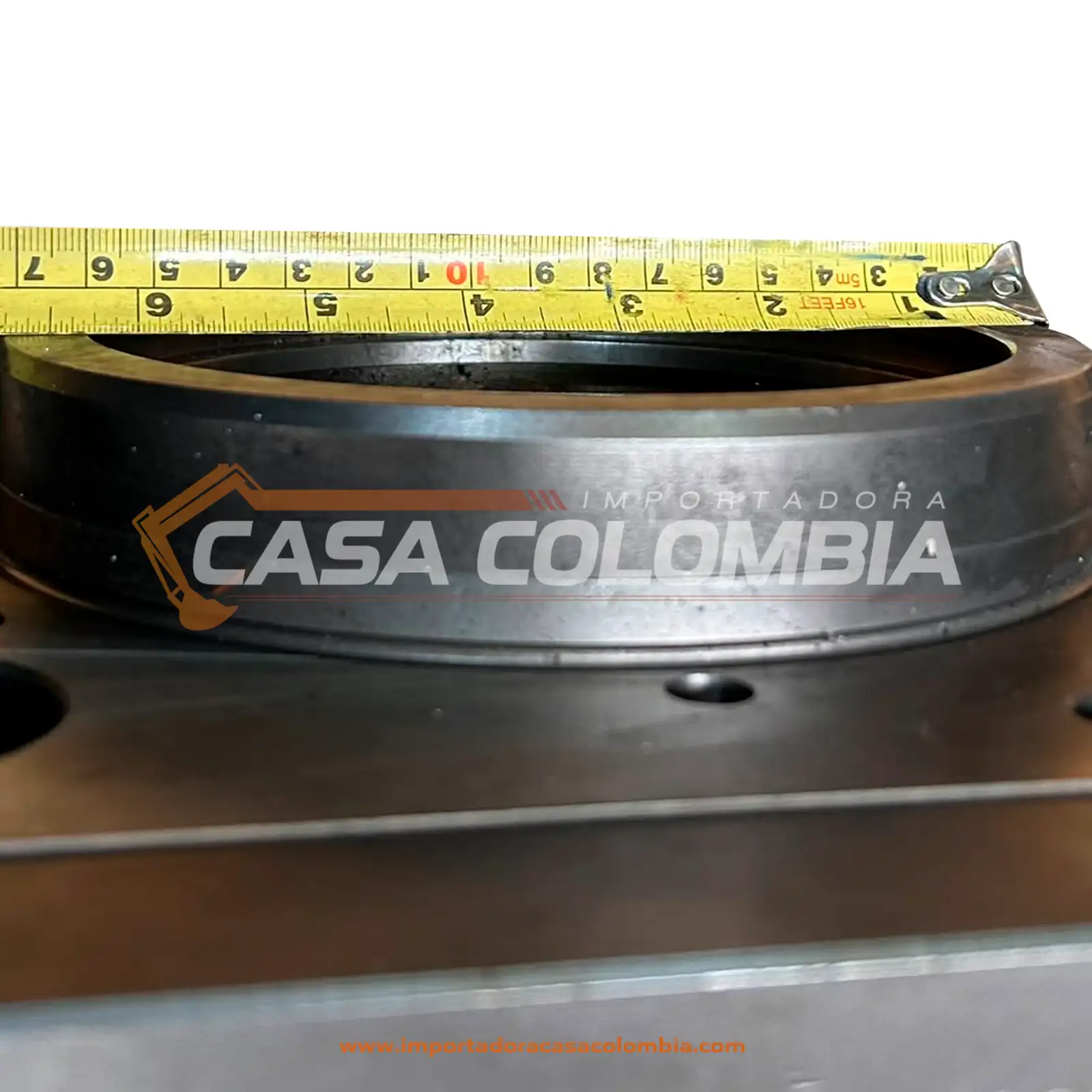

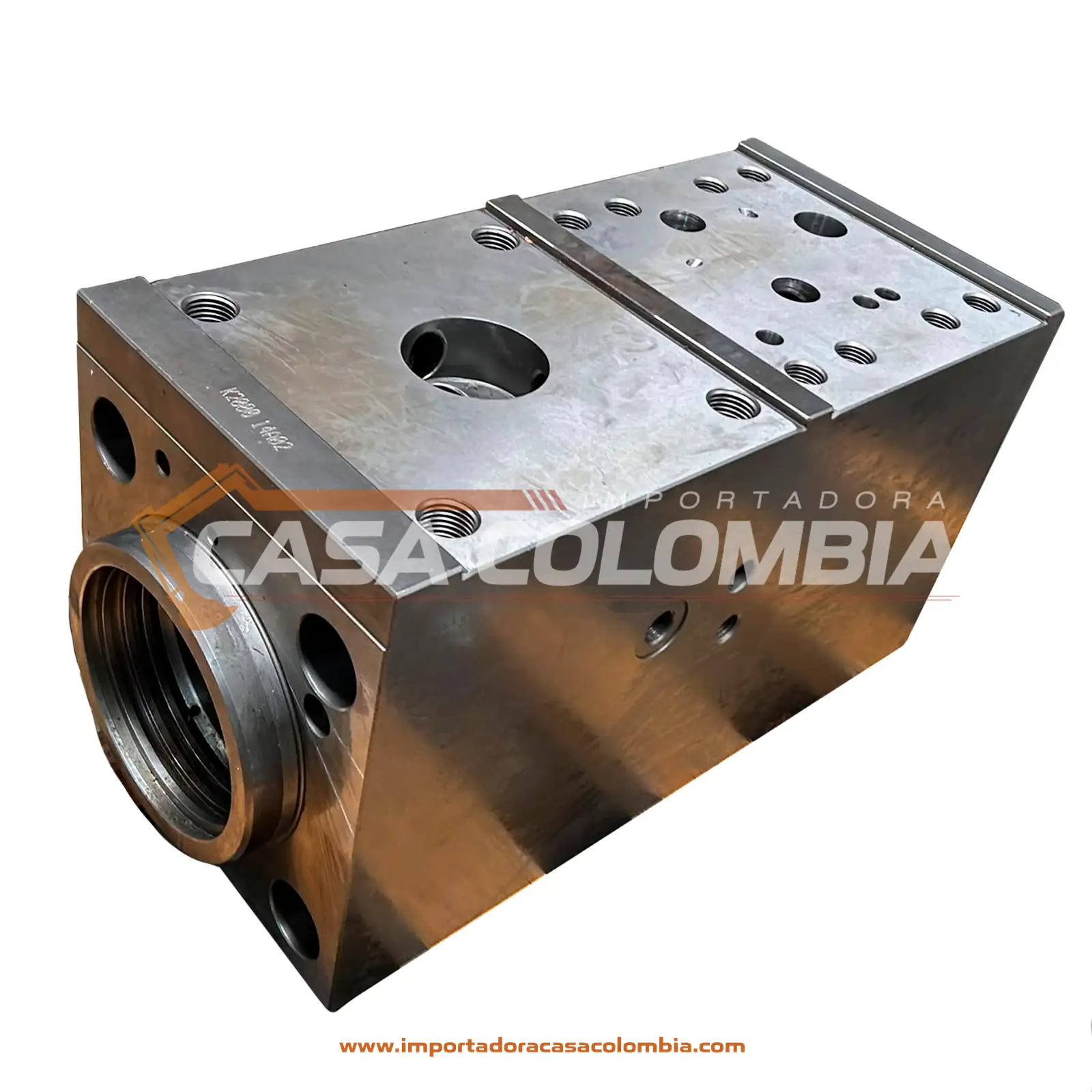

El CILINDRO MARTILLO K2000 con referencia técnica K200-0120 es el cuerpo central de potencia diseñado para albergar y guiar el pistón percutor bajo presiones hidrostáticas extremas.

En aplicaciones de gran escala como la minería a cielo abierto, canteras de roca dura, demolición de infraestructura de concreto masivo y zanjeo pesado, su solidez resulta determinante.

Cualquier deformación dimensional, microfisura, rayadura en la camisa interior o fuga entre cámaras compromete de inmediato la energía de impacto de todo el martillo.

Instalar a tiempo el CILINDRO MARTILLO K2000 previene fallas catastróficas en el pistón percutor y evita costosas detenciones operativas en el frente de obra.

Durante los ciclos continuos de percusión a alta frecuencia, este cilindro soporta ondas de choque masivas y presiones hidráulicas pulsantes continuas.

La arquitectura de los martillos de la serie K2000 exige un bloque monolítico rígido capaz de disipar eficientemente el calor generado por la fricción fluida del aceite.

Por este motivo, la fabricación del CILINDRO MARTILLO K2000 incorpora aceros aleados forjados de alta pureza con tratamientos térmicos profundos y bruñido de precisión espejo.

La función básica de este cuerpo consiste en canalizar el flujo de aceite presurizado hacia las cámaras superior e inferior del conjunto percutor.

Esta acción mecánica gobierna con exactitud las carreras de aceleración y retroceso del pistón, permitiendo ciclos de golpe constantes, potentes y sincronizados.

El uso continuo del CILINDRO MARTILLO K2000 asegura que el aditamento conserve su cadencia nominal de golpes por minuto sin experimentar pérdidas de energía de fractura.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este cilindro hidráulico central para martillo percutor pesado:

• Denominación del Producto: CILINDRO MARTILLO K2000

• Código de Parte Principal (OEM): K200-0120

• Familia de Producto: Martillo – Repuesto (Cilindro Hidráulico Central / Breaker Cylinder Block)

• Maquinaria y Aditamento Compatible: Martillos hidráulicos de demolición pesada modelo K2000 (gama de excavadoras de 18 a 26 toneladas)

• Compatibilidad de Serie: Equipos percutores equivalentes que empleen el conjunto percutor, válvulas y tirantes de la plataforma K2000

• Material Base: Acero forjado de aleación especial para herramientas de impacto con tratamiento térmico integral de alivio de tensiones

• Acabado Interior de la Camisa: Bruñido cilíndrico de tolerancia micrométrica con rugosidad superficial Ra inferior a 0.2 micras

• Dureza Superficial Interna: Tratamiento térmico de temple y revenido profundo para máxima resistencia al desgaste por rozamiento

• Rango de Presión de Operación: 150 bar a 190 bar con capacidad para picos transitorios de alivio de hasta 260 bar

• Canales Integrados: Puertos roscados para acumulador de nitrógeno, bloque de válvulas inversoras y pasajes mecanizados para pernos tirantes

• Función del Componente: Confinamiento hermético de aceite a alta presión y guiado axial del pistón durante el ciclo de golpe continuo

• Tipo de Repuesto: Bloque de cilindro central completo de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Cilindro en el Martillo Hidráulico K2000

El cilindro central es la columna vertebral de cualquier martillo hidráulico de gran tonelaje, concentrando toda la energía hidrostática que mueve el equipo.

En este entorno tan riguroso, el CILINDRO MARTILLO K2000 cumple la función crítica de mantener el pistón en una trayectoria perfectamente coaxial durante el impacto.

Guiado y Concentricidad Micrométrica del Pistón

El pistón percutor se desplaza a velocidades lineales extremas dentro de la cavidad pulida del cilindro durante miles de ciclos por hora.

Al instalar adecuadamente el CILINDRO MARTILLO K2000, la concentricidad entre el diámetro interior y las guías de sellado previene roces metálicos directos.

Si un cilindro deformado presenta pérdidas de redondez u ovalamiento por fatiga térmica, el pistón pierde su película de sustentación hidrodinámica.

La exactitud dimensional del CILINDRO MARTILLO K2000 garantiza una holgura diametral calibrada, permitiendo un desplazamiento libre, fluido y sin fricción parásita.

Contención de Presiones Pulsantes y Golpes de Ariete

En cada ciclo de percusión, las válvulas alternan el flujo de aceite entre las cámaras generando variaciones instantáneas de presión descomunales.

El diseño robusto del CILINDRO MARTILLO K2000 cuenta con un espesor de pared reforzado capaz de absorber estas pulsaciones sin dilatación elástica excesiva.

Si las paredes del cilindro cedieran milimétricamente bajo presión, el aceite fugaría entre cámaras, reduciendo la velocidad final de aceleración del pistón.

La rigidez del CILINDRO MARTILLO K2000 elimina la pérdida de energía por deformación, asegurando que toda la presión hidráulica se transforme en fuerza destructiva.

Disipación Térmica y Circulación de Aceite

La compresión rápida del aceite y la fricción continua a alta velocidad generan importantes cantidades de calor dentro del cuerpo del martillo.

Las galerías internas de este bloque percutor han sido diseñadas con perfiles hidrodinámicos suaves que facilitan un flujo laminar del lubricante.

Esta circulación continua transporta el calor hacia la línea de retorno de la excavadora, evitando concentraciones térmicas en la zona de sellos.

La conductividad del acero empleado en el CILINDRO MARTILLO K2000 facilita una disipación uniforme hacia la carcasa externa del aditamento.

Protección de la Carcasa y Pernos Tirantes

El bloque central sirve como punto de unión rígido entre el cabezal superior de nitrógeno y la sección inferior portabocinas del martillo.

Al montar el CILINDRO MARTILLO K2000, sus caras de apoyo mecanizadas en ángulo recto proporcionan un asiento perfecto para los demás módulos.

Cualquier falta de paralelismo en las caras de contacto generaría cargas de flexión destructivas sobre los pernos tirantes principales.

Arquitectura y Metalurgia del Bloque de Cilindro

El rendimiento del CILINDRO MARTILLO K2000 se fundamenta en rigurosos procesos de fabricación concebidos para soportar las exigencias más duras del sector.

Acero Forjado Especial para Alta Presión Dinámica

El bloque principal se elabora a partir de un tocho de acero aleado al cromo-molibdeno forjado mediante prensas de alto tonelaje.

Este proceso de forja orienta las fibras del metal en sentido longitudinal, eliminando microfisuras internas y porosidades comunes en piezas fundidas.

Dicha aleación recibe un tratamiento térmico de normalizado y revenido para alcanzar un equilibrio insuperable entre dureza superficial y tenacidad de núcleo.

Bruñido y Rectificado Interior de Precisión

El mecanizado interno del diámetro de la camisa se lleva a cabo mediante máquinas rectificadoras y cabezales bruñidores de diamante CNC.

El acabado superficial del CILINDRO MARTILLO K2000 presenta un tramado cruzado micrométrico diseñado para retener una película estable de fluido.

La inspección con instrumentos tridimensionales garantiza que la cilindricidad y rectitud se mantengan dentro de tolerancias de escasas micras.

Galerías Hidráulicas y Puertos de Distribución

Los conductos internos de entrada, salida y amortiguación se taladran con brocas de profundidad especializadas para evitar aristas cortantes.

Los orificios de comunicación de este cilindro central disponen de desbarbado térmico para asegurar que ninguna rebaba metálica se desprenda al circuito.

Sus puertos roscados para la válvula principal y el acumulador cumplen con los estándares de rosca métrica de alta resistencia a la fatiga.

Alojamiento de Sellos de Alta Presión y Amortiguación

En los extremos del cilindro se maquinan ranuras anulares con tolerancias estrictas para albergar el paquete de sellos hidráulicos y rascadores.

El perfil de estas cavidades interiores previene la deformación por extrusión de los anillos de respaldo de teflón.

Una cámara de frenado hidráulico en la parte superior amortigua el retroceso del pistón antes de comprimir la recámara de nitrógeno.

Diagnóstico y Síntomas de Desgaste en el Cilindro K2000

Reconocer a tiempo las manifestaciones de desgaste en el cilindro central evita la destrucción total del grupo percutor y el cincel.

Rayaduras Longitudinales y Pérdida de Presión Interna

Si al desarmar el martillo se aprecian surcos profundos en la pared interior de la camisa, el aceite contaminado ha rayado la superficie.

Instalar a tiempo el CILINDRO MARTILLO K2000 resuelve la pérdida de compresión interna, devolviendo la fuerza de impacto de fábrica.

Calentamiento Excesivo por Recirculación de Aceite

Cuando el cilindro presenta holgura interna o desgaste en las pistas de sellado, el aceite recircula a alta velocidad generando calor por fricción.

El reemplazo del cuerpo averiado por el CILINDRO MARTILLO K2000 suprime este foco térmico destructivo, conservando la viscosidad del aceite en faena.

Pérdida de Frecuencia o Potencia en el Golpe

Si la excavadora mantiene la presión nominal en las mangueras pero el martillo percute con lentitud y sin penetración, el cuerpo está fatigado.

Montar de manera preventiva el CILINDRO MARTILLO K2000 asegura que cada ciclo aproveche el caudal completo aportado por la máquina portadora.

Fugas de Aceite hacia las Bocinas Inferiores

La presencia abundante de aceite hidráulico goteando por el vástago del cincel indica que los sellos inferiores han perdido apoyo en el cilindro.

La sustitución por el CILINDRO MARTILLO K2000 restaura el asiento plano de los sellos, deteniendo el desperdicio continuo de lubricante.

Procedimiento de Instalación Recomendado

El cambio del bloque de cilindro exige un entorno de taller limpio, herramientas de izaje homologadas y procedimientos de torquedo estricto.

Desmontaje y Limpieza del Cuerpo del Martillo

Coloque el martillo en posición horizontal sobre caballetes reforzados en un área techada libre de polvo mineral y corrientes de arena.

Desconecte las líneas hidráulicas, coloque tapones de protección roscados y despresurice la cámara de gas nitrógeno del cabezal superior.

Afloje las tuercas de los pernos tirantes en cruz de manera progresiva utilizando dados de impacto pesados y una llave multiplicadora de torque.

Retire el cabezal superior, extraiga el bloque de válvulas y desacople con suavidad el cuerpo del cilindro desgastado de la sección inferior.

Inspección del Pistón y Verificación de Tolerancias

Lave minuciosamente el pistón percutor con solvente desengrasante limpio y verifique con un micrómetro exterior su diámetro y redondez.

Presente el nuevo CILINDRO MARTILLO K2000 en el banco de trabajo e inspeccione visualmente la camisa interior utilizando una lámpara de luz fría.

Instalación de Sellos Nuevos y Lubricación Inicial

Instale un kit de sellos completamente nuevo en las ranuras del CILINDRO MARTILLO K2000, utilizando herramientas de plástico sin filos cortantes.

Aplique una capa generosa de aceite hidráulico limpio y grasa de montaje sobre las paredes internas del cilindro y en los sellos.

Introduzca el pistón percutor alineándolo en línea recta con extrema suavidad para no pellizcar ni morder los sellos en su inserción.

Armado del Bloque Percutor y Torquedo Cruzado de Tirantes

Posicione el nuevo cilindro sobre la caja frontal portabocinas, asegurándose de que los pasadores de alineación encajen con precisión.

Monte el cabezal superior y enhebre los cuatro pernos tirantes limpios lubricando ligeramente sus roscas con grasa de bisulfuro de molibdeno.

Apriete las tuercas de los tirantes en orden diagonal alternado aplicando el torque inicial con llave dinamométrica según el manual técnico.

Aplique el apriete angular final especificado por el fabricante para lograr la elongación elástica requerida en los pernos tensores.

Puesta en Marcha y Pruebas Hidráulicas de Presión

Cargue la cámara del cabezal con gas nitrógeno puro hasta alcanzar la presión de precarga estipulada para el modelo K2000.

Monte el aditamento en la excavadora, conecte las mangueras de presión y retorno asegurando sellos O-ring nuevos en cada conexión.

Haga funcionar el martillo a baja aceleración sobre un bloque de prueba apoyando firmemente el cincel para evitar golpes en vacío.

Verifique que el CILINDRO MARTILLO K2000 trabaje con percusión rítmica y firme, sin ruidos de golpeteo metálico anormal ni fugas externas.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados de mantenimiento y operación previene averías prematuras y prolonga drásticamente la durabilidad del aditamento.

• Evitar Golpes en Vacío: Nunca accione la percusión si el cincel no está firmemente presionado contra la roca para no castigar el cilindro.

• Mantenimiento del Aceite: Cambie los filtros hidráulicos cada 250 horas cuando la excavadora trabaje con martillo de forma regular.

• Control de Temperatura: No opere el equipo si la temperatura del aceite hidráulico supera los 80 °C en jornadas continuas de calor.

• Engrase Constante del Cincel: Aplique grasa especial para martillos cada dos horas para evitar que virutas de acero asciendan al cilindro.

• Verificación de Tirantes: Revise semanalmente la tensión de los pernos tensores; tirantes flojos provocan fisuras en el bloque central.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el CILINDRO MARTILLO K2000 con especificaciones precisas para reparaciones definitivas.

Asegure la máxima energía de percusión, elimine pérdidas de presión y prolongue la vida útil de su aditamento con repuestos certificados de alta resistencia. Cotice y adquiera hoy mismo el CILINDRO MARTILLO K2000 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
