Especificaciones Técnicas de la Junta Rotativa Central

El mantenimiento preventivo y correctivo de los sistemas de distribución hidráulica en excavadoras sobre orugas de 22 toneladas exige ensambles de alta precisión micrométrica.

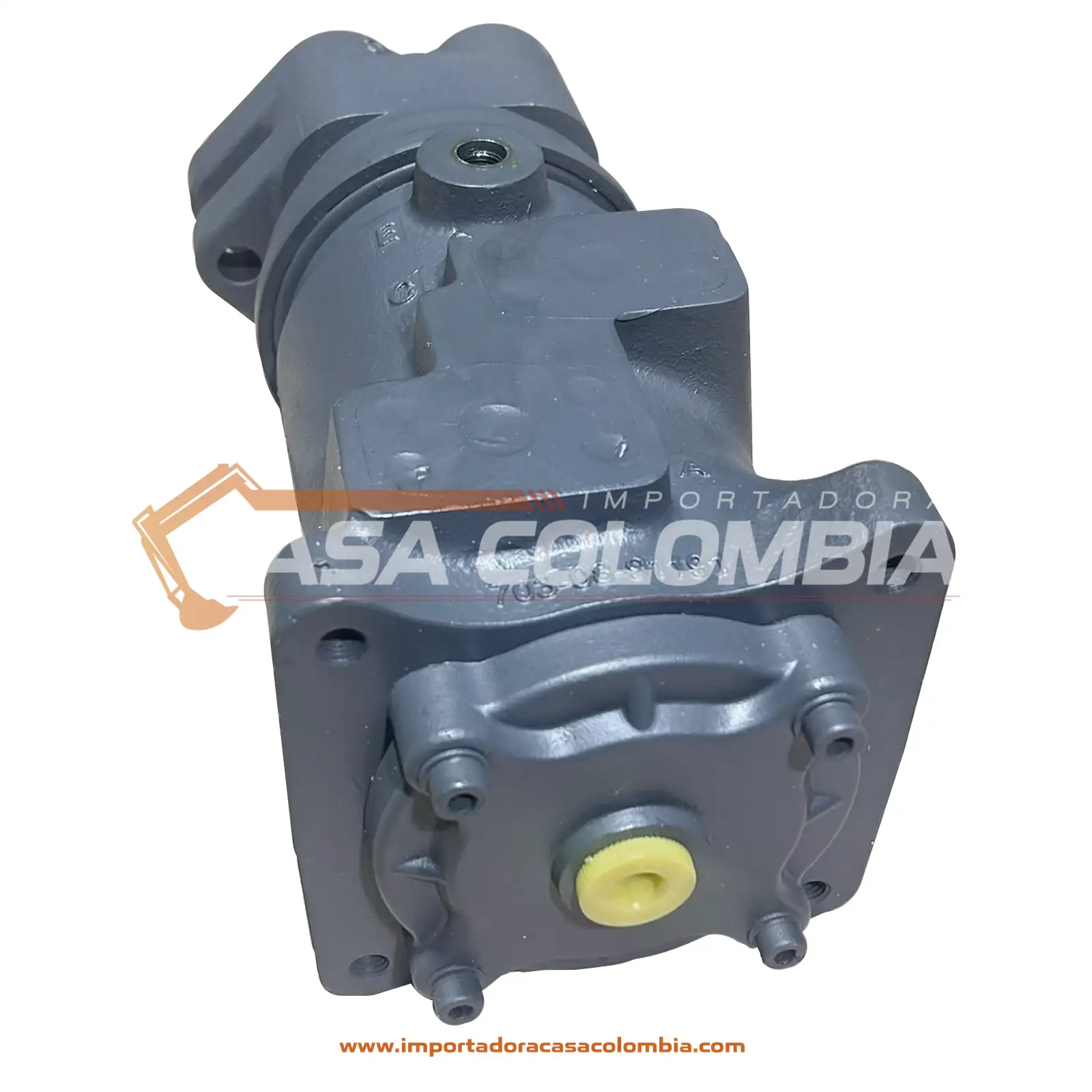

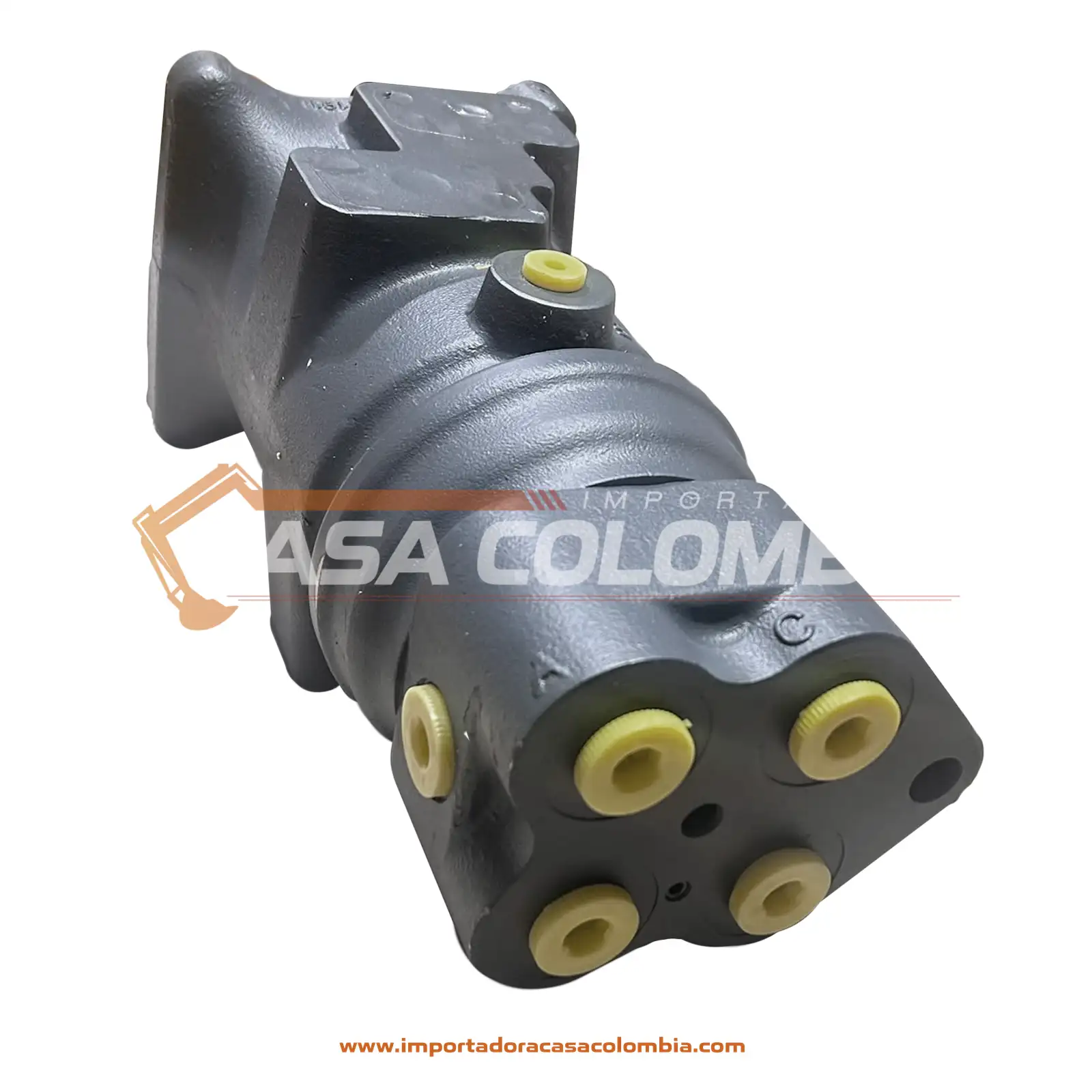

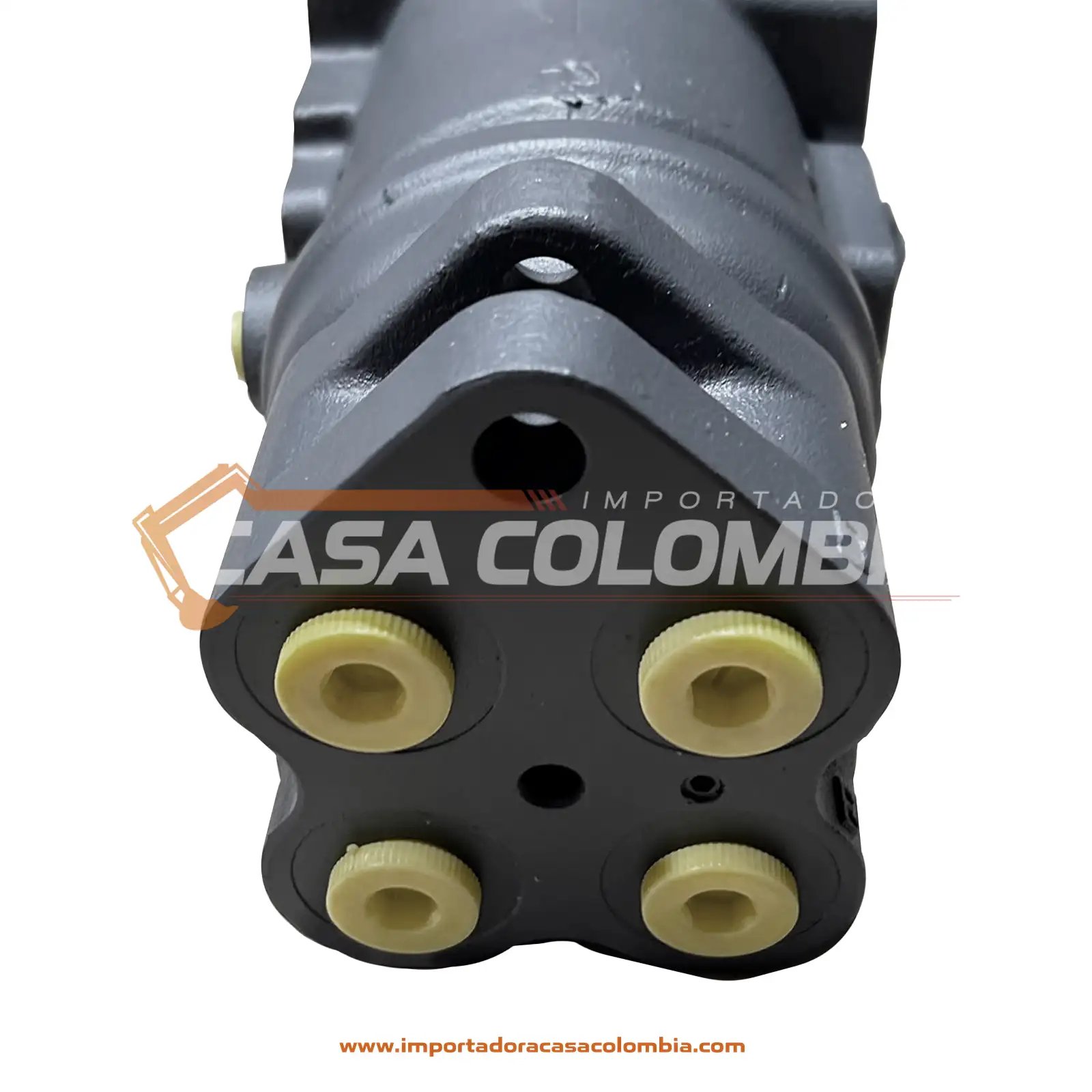

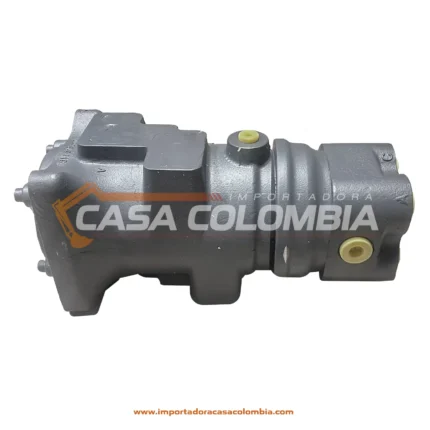

El CENTER JOINT EXC. SHANTUI SE220 con referencia técnica J221-22D-010000 es el distribuidor hidráulico central diseñado para transferir fluido a alta presión durante la rotación continua de la máquina.

En aplicaciones demandantes como minería de cantera, excavación masiva en obras de infraestructura, demolición y movimientos de tierra pesados, este componente resulta determinante.

Cualquier fuga interna, caída de presión o atascamiento en los canales rotativos compromete de inmediato la potencia de traslación y las funciones del tren de rodaje.

Instalar a tiempo el CENTER JOINT EXC. SHANTUI SE220 previene la pérdida de fuerza en los mandos finales y evita paradas no programadas en el frente de obra.

Durante los ciclos continuos de giro ilimitado de 360 grados, las líneas hidráulicas dependen enteramente de esta junta giratoria para no entrelazarse ni fatigarse mecánicamente.

La arquitectura de las excavadoras pesadas Shantui somete a este conjunto a presiones pulsantes elevadas, altas temperaturas de fluido y contaminantes del bastidor inferior.

Por este motivo, la fabricación del CENTER JOINT EXC. SHANTUI SE220 incorpora fundición nodular de alta resistencia estructural, un eje distribuidor rectificado y sellos rotativos de PTFE con bronce.

La función básica de esta junta consiste en comunicar el caudal proveniente de la válvula de control principal superior con los motores de traslación ubicados en las orugas.

El uso continuo del CENTER JOINT EXC. SHANTUI SE220 asegura que el equipo conserve una traslación en línea recta perfecta y una respuesta hidráulica inmediata bajo cargas de trabajo severas.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a esta junta giratoria central para excavadoras Shantui SE220:

• Denominación del Producto: CENTER JOINT EXC. SHANTUI SE220

• Código de Parte Principal (OEM): J221-22D-010000

• Familia de Producto: Hidráulico – Válvula / Junta Rotativa Central (Center Joint / Swivel Joint)

• Maquinaria Principal Compatible: Excavadora sobre orugas Shantui SE220 (gama de 21 a 23 toneladas)

• Compatibilidad de Serie: Equipos de la serie Shantui SE con arquitectura hidráulica de traslación equivalente

• Cuerpo Exterior (Carcasa): Fundición dúctil de alta resistencia con puertos roscados mecanizados por control numérico

• Eje Distribuidor Central (Spool): Acero aleado forjado, cementado y rectificado con múltiples galerías anulares independientes

• Paquete de Sellado: Sellos rotativos de alta presión en PTFE virgen con carga de bronce y elastómeros energizadores de nitrilo hidrogenado

• Rango Térmico de Operación: -25 °C hasta +120 °C bajo condiciones continuas de fricción y caudal presurizado

• Presión Nominal de Trabajo: Hasta 350 bar en líneas principales de propulsión de traslación

• Función del Componente: Conducción multidireccional ininterrumpida de aceite hidráulico entre la cabina giratoria y el chasis inferior

• Tipo de Repuesto: Ensamble de junta rotativa central completo de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Center Joint en Excavadoras Shantui SE220

El distribuidor giratorio central es el núcleo de interconexión hidrostática que enlaza la superestructura móvil con el bastidor fijo de las orugas.

En este entorno tan riguroso, el CENTER JOINT EXC. SHANTUI SE220 cumple la función crítica de transferir caudales superiores a 200 litros por minuto sin generar caídas de presión perjudiciales.

Transmisión Equilibrada de Potencia hacia los Mandos Finales

Cada motor de oruga requiere líneas hidráulicas dedicadas para avance, retroceso, drenaje de carcasa y señal piloto de cambio de velocidad.

Al instalar adecuadamente el CENTER JOINT EXC. SHANTUI SE220, las galerías internas entregan caudales simétricos y homogéneos a ambos lados del tren de rodaje.

Si una junta con desgaste interno presenta fugas cruzadas entre puertos vecinos, una oruga recibe menor presión hidráulica que la otra.

Aislamiento Confiable entre Circuitos de Alta y Baja Presión

El eje central aloja múltiples pistas anulares separadas por anillos de estanqueidad rotativa de baja fricción y alto módulo elástico.

El diseño del CENTER JOINT EXC. SHANTUI SE220 bloquea el paso del aceite de alta presión hacia las líneas de drenaje de retorno directo al tanque.

Si la presión de empuje escapa hacia el drenaje de carcasa, los motores de traslación experimentan una pérdida drástica de par motor bajo pendiente.

La calidad dimensional del CENTER JOINT EXC. SHANTUI SE220 preserva la presión de diseño en cada vía, optimizando el rendimiento térmico y mecánico del sistema oleohidráulico.

Resistencia a la Fricción Dinámica y Desgaste Continuo

Durante una jornada de producción minera, la cabina de la excavadora puede completar miles de revoluciones de giro completas.

El eje distribuidor del CENTER JOINT EXC. SHANTUI SE220 gira constantemente contra las superficies de sellado de la carcasa mientras retiene presiones superiores a 300 bar.

Los sellos de PTFE cargado con bronce incorporados en este conjunto presentan un coeficiente de fricción extremadamente bajo que evita el sobrecalentamiento.

Reducción de Costos Operativos y Protección de Motores

El costo de reponer una junta rotativa central completa es una inversión mínima frente al gasto de reparar motores de traslación dañados.

Un swivel joint con sellos destruidos permite que partículas metálicas desprendidas viajen directamente hacia los motores y reductores inferiores.

Elegir preventivamente el CENTER JOINT EXC. SHANTUI SE220 protege los componentes del tren de rodaje contra contaminación abrasiva y cavitación por falta de caudal.

Arquitectura y Metalurgia del Center Joint Shantui SE220

El rendimiento del CENTER JOINT EXC. SHANTUI SE220 se fundamenta en rigurosos procesos de fundición, maquinado CNC y tratamientos térmicos superficiales.

Tambor Exterior en Fundición Nodular GGG-50

La carcasa exterior está fundida en hierro nodular de alta resistencia mecánica a la tracción y a las deformaciones por fatiga cíclica.

Esta estructura maciza del CENTER JOINT EXC. SHANTUI SE220 absorbe los picos de presión transitorios provocados por las paradas bruscas de la traslación sobre terrenos rocosos.

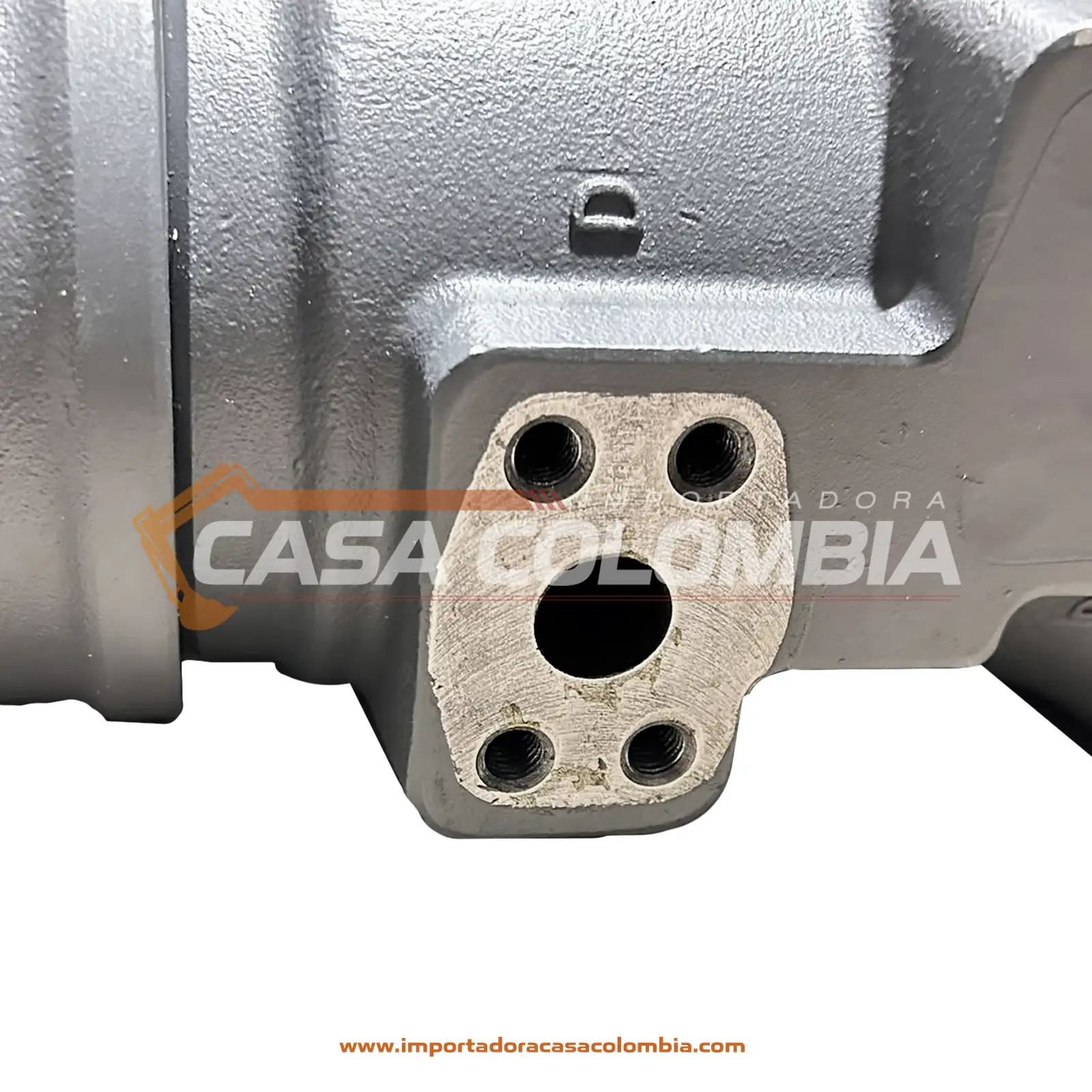

Los puertos de entrada y salida han sido roscados con tolerancias milimétricas que aseguran una conexión hermética con los racores y bridas.

Eje Distribuidor Central Cementado y Rectificado

El eje interior se elabora a partir de acero aleado forjado de grano fino, sometido a cementación y templado por inducción para máxima dureza.

Las ranuras anulares del CENTER JOINT EXC. SHANTUI SE220 están diseñadas con perfiles hidrodinámicos suaves que reducen la turbulencia y la caída de presión del fluido.

Paquete de Sellado Rotativo de Alta Resistencia

En cada separación entre canales hidráulicos se aloja un juego de sellos de paso rotativo de perfil rectangular respaldados por O-rings de nitrilo.

El anillo de deslizamiento en PTFE con bronce del CENTER JOINT EXC. SHANTUI SE220 soporta la velocidad periférica de giro sin sufrir deformación plástica por temperatura.

Mecanismo de Anclaje Antirrotación

Para garantizar que el cuerpo exterior permanezca estacionario respecto al chasis inferior mientras el eje gira con la cabina, se incorpora un brazo de retención.

La horquilla de fijación del CENTER JOINT EXC. SHANTUI SE220 absorbe las fuerzas de desalineación axial entre la superestructura y el chasis sin transmitir esfuerzos de flexión.

Diagnóstico y Síntomas de Falla en el Center Joint

Reconocer a tiempo las manifestaciones de desgaste en la junta rotativa central previene fallas mayores en los motores de traslación y bombas.

Pérdida de Fuerza de Empuje en una u Ambas Orugas

Cuando la excavadora rueda bien en plano pero no logra subir una rampa de acarreo o pierde empuje al girar sobre una oruga, existe bypass.

Instalar a tiempo el CENTER JOINT EXC. SHANTUI SE220 devuelve la potencia hidrostática nominal, permitiendo remontar pendientes y salir de barriales sin dificultad.

Esta falla indica que el aceite presurizado de avance se está fugando internamente hacia las galerías de retorno de baja presión.

Desviación Continua de la Máquina en Desplazamientos Largos

Si el operador debe mantener una palanca de avance más empujada que la otra para mantener la excavadora en línea recta, los sellos están gastados.

El reemplazo oportuno con el CENTER JOINT EXC. SHANTUI SE220 restablece el equilibrio de presiones entre orugas, facilitando una conducción descansada y segura en obra.

Fuga Externa de Aceite en el Bastidor Central en X

La aparición de charcos de aceite hidráulico en el cajón central del chasis o escurrimientos hacia la parte inferior del tren de rodaje es señal de alarma.

Montar de manera preventiva el CENTER JOINT EXC. SHANTUI SE220 elimina las pérdidas de lubricante que contaminan el terreno y reducen el nivel del tanque hidráulico.

Si la pérdida de fluido se intensifica cuando la superestructura gira, confirma que el sello antipolvo o los retenes externos han colapsado.

Calentamiento Anormal en la Zona Central del Chasis

Cuando el aceite hidráulico se fuga continuamente a través de holguras microscópicas de sellos rotos, genera una gran fricción interna.

La sustitución del distribuidor por el CENTER JOINT EXC. SHANTUI SE220 suprime este foco de calor parásito, conservando la viscosidad óptima del aceite en todo el circuito.

Procedimiento de Instalación Recomendado

El cambio del swivel joint en una excavadora de 22 toneladas exige orden riguroso, limpieza extrema y equipos de izaje certificados.

Protocolos de Seguridad y Despresurización

Estacione la excavadora Shantui SE220 sobre piso firme y nivelado, baje el balde al suelo y apague el motor diésel.

Mueva las palancas de pilotaje en todas las direcciones repetidas veces para aliviar la presión almacenada en los acumuladores de cabina.

Afloje con lentitud la tapa de llenado del depósito hidráulico para eliminar la presurización interna de aire antes de desconectar mangueras.

Marcado y Desconexión de Tuberías Hidráulicas

Marque e identifique con números o etiquetas metálicas legibles cada una de las mangueras superiores y tuberías rígidas inferiores.

Desconecte las mangueras una por una, colocando tapones roscados ciegos limpios en cada terminal y puerto de forma inmediata.

Suelte los pernos de fijación del brazo antirrotación contra el chasis inferior y retire los pernos que unen el eje a la superestructura.

Limpieza y Preparación de la Zona de Asiento

Limpie a fondo la zona de apoyo del chasis, eliminando lodo compactado, óxido y rebabas metálicas que impidan un asiento perfecto.

Inspeccione minuciosamente los racores y bridas de conexión de las mangueras; si presentan roscas rodadas o sellos deformados, cámbielos.

Presente el nuevo CENTER JOINT EXC. SHANTUI SE220 guiándolo verticalmente con la pluma de izaje hasta posicionarlo exactamente en la orientación de diseño.

Fijación Mecánica, Torquedo y Conexión de Puertos

Atornille los pernos de sujeción del CENTER JOINT EXC. SHANTUI SE220 utilizando pernos nuevos de alta resistencia (grado 10.9) con arandelas de presión endurecidas.

Apriete los pernos en cruz de manera uniforme aplicando el torque especificado en el manual de taller de Shantui con llave dinamométrica.

Conecte las mangueras hidráulicas en sus respectivos puertos numerados, instalando sellos O-ring nuevos humedecidos en aceite limpio.

Apriete los racores y bridas de conexión con llaves adecuadas, evitando sobreaprietes que deformen las caras de sellado o los asientos cónicos.

Puesta en Marcha, Purgado y Pruebas Operativas

Restablezca el nivel de aceite en el depósito hidráulico utilizando aceite limpio certificado ISO VG 46 o ISO VG 68 según la zona climática.

Encienda el motor de la excavadora en ralentí bajo durante varios minutos sin accionar la traslación para que el caudal cebe las líneas.

Gire lentamente la superestructura en ambos sentidos mientras un técnico observa desde un lugar seguro que el distribuidor rote con suavidad.

Eleve un lado del chasis con el apoyo de la pluma y haga girar la oruga en el aire hacia adelante y hacia atrás a baja velocidad.

Verifique que el CENTER JOINT EXC. SHANTUI SE220 no presente ninguna fuga externa en racores y realice pruebas de traslación recta a máxima aceleración.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados en el mantenimiento del sistema hidráulico protege la junta giratoria y maximiza su vida útil en obra.

• Reemplazo Puntual de Filtros: Cambie los filtros de aceite hidráulico cada 500 horas para evitar que partículas rayen el eje distribuidor.

• Control de Temperatura: No opere la máquina de manera continua si la temperatura del fluido hidráulico sobrepasa los 85 °C en faena.

• Limpieza de la Cavidad Central: Retire periódicamente el lodo y escombros acumulados alrededor de la junta en el bastidor inferior.

• Monitoreo de Fugas: Inspeccione visualmente cada semana la parte inferior del chasis para detectar goteos tempranos de aceite.

• Análisis de Aceite: Tome muestras de fluido semestralmente para verificar que no existan contaminantes abrasivos o agua en suspensión.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el CENTER JOINT EXC. SHANTUI SE220 con especificaciones precisas para reparaciones duraderas.

Asegure una traslación potente, elimine desviaciones en el desplazamiento y trabaje sin fugas en su excavadora con repuestos certificados de alta calidad. Cotice y adquiera hoy mismo el CENTER JOINT EXC. SHANTUI SE220 con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
