Especificaciones Técnicas del Termostato de Refrigeración a 71 °C

El mantenimiento preventivo y correctivo del sistema de enfriamiento en motores diésel de maquinaria pesada exige componentes de control térmico con una calibración metrológica exacta y respuesta inmediata.

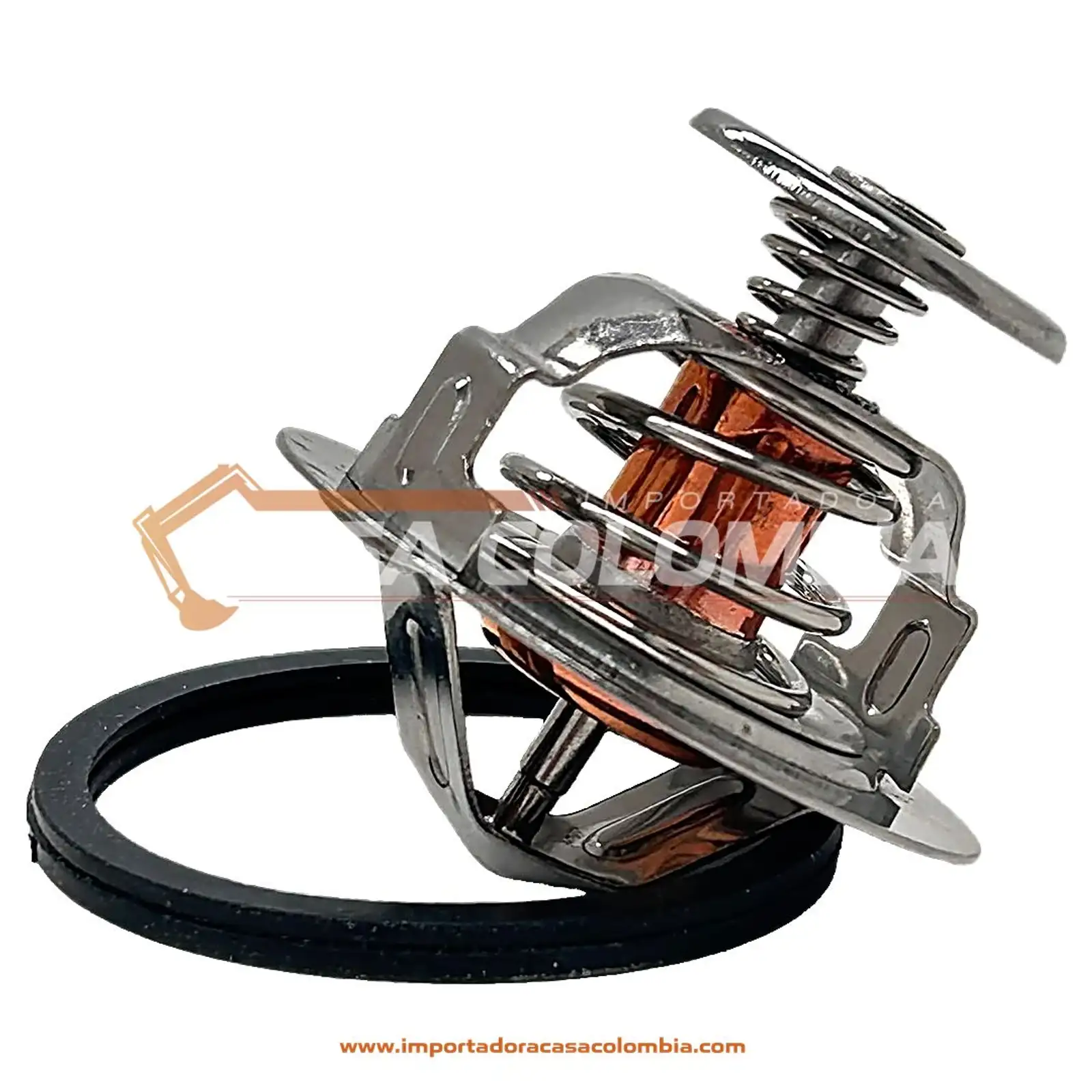

El TERMOSTATO MOTOR YANMAR 4TNV98 71° con referencia técnica 121850-49811 MTE es la válvula termostática calibrada a baja temperatura diseñada para modular el flujo de refrigerante hacia el radiador en aplicaciones de servicio severo.

En excavadoras compactas de radio de giro reducido como la Hitachi ZX75US-5B, minicargadores y equipos de movimiento de tierras en climas cálidos, el control térmico resulta determinante.

Cualquier retraso en la apertura de la cápsula de cera, atascamiento mecánico o pérdida de carrera útil compromete de inmediato la disipación del calor generado por el motor Yanmar.

Instalar a tiempo el TERMOSTATO MOTOR YANMAR 4TNV98 71° previene sobrecalentamientos destructivos en la culata, soplado de empaquetaduras y deformaciones térmicas en las camisas de cilindro.

La arquitectura de la excavadora Hitachi ZX75US-5B combinada con el motor Yanmar 4TNV98 se beneficia notablemente de un termostato tarado a 71 °C para anticipar la disipación térmica.

Por este motivo, la fabricación del TERMOSTATO MOTOR YANMAR 4TNV98 71° incorpora una cápsula termosensible de alta pureza, estructura en latón estampado y acero inoxidable, y un resorte calibrado de fatiga controlada.

La función básica de este componente consiste en iniciar el paso de refrigerante hacia el radiador a una temperatura menor a la estándar, reduciendo el estrés térmico en el bloque motor.

El uso continuo del TERMOSTATO MOTOR YANMAR 4TNV98 71° asegura que el propulsor trabaje dentro de un rango de temperatura seguro y estable, protegiendo las bombas hidráulicas y el turbocompresor.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este termostato de 71 °C para motores Yanmar 4TNV98:

• Denominación del Producto: TERMOSTATO MOTOR YANMAR 4TNV98 71°

• Código de Parte Principal (OEM): 121850-49811 MTE

• Códigos de Referencia Cruzada: Yanmar 121850-49811, 12185049811, Hitachi compatible

• Familia de Producto: Motor – Sistema Refrigeración / Termostato (Cooling System Engine Thermostat)

• Marca y Procedencia: Genérico de fabricación alternativa seleccionada de alta durabilidad

• Motor Diésel Compatible: Yanmar 4TNV98, 4TNV98-E, 4TNV98T (versión turbo) de 4 cilindros en línea

• Maquinaria Principal Compatible: Excavadora sobre orugas de radio corto Hitachi ZX75US-5B y series afines

• Temperatura Nominal de Inicio de Apertura: 71 °C (apertura progresiva entre 69 °C y 73 °C)

• Temperatura de Apertura Total: 83 °C a 85 °C (carrera completa de elevación de válvula)

• Carrera Mínima de la Válvula: Mayor o igual a 8.0 mm para garantizar el caudal volumétrico máximo de refrigerante

• Mecanismo Actuador: Cápsula termosensible con compuesto de cera de parafina refinada y cobre microfino

• Materiales de Construcción: Brida y disco obturador en latón de alta resistencia, vástago y marco en acero inoxidable AISI 304

• Válvula de Purga Integrada: Válvula de alivio tipo jiggle (jiggle valve) para evacuación continua de bolsas de aire atrapadas

• Función del Componente: Apertura térmica temprana para optimización del flujo refrigerante hacia el radiador

• Tipo de Repuesto: Termostato completo de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Termostato de 71°C en Motores Yanmar y Excavadoras Hitachi ZX75US-5B

La excavadora compacta Hitachi ZX75US-5B destaca por su contrapeso de radio corto (Ultra-Short swing), lo que implica un compartimiento de motor sumamente reducido.

En este entorno tan confinado, el TERMOSTATO MOTOR YANMAR 4TNV98 71° cumple la función crítica de iniciar el enfriamiento preventivo antes de que el vano motor alcance temperaturas críticas.

Mayor Margen Térmico en Compartimientos de Motor Compactos

En las excavadoras de voladizo corto como la ZX75US-5B, la circulación de aire del ventilador encuentra más resistencia debido a la densidad de componentes.

Al instalar adecuadamente el TERMOSTATO MOTOR YANMAR 4TNV98 71°, el circuito de refrigeración comienza a descargar calor en el radiador cinco grados antes que con un termostato convencional.

Este margen térmico anticipado evita que el motor alcance rápidamente el límite de alarma cuando la máquina trabaja con el martillo hidráulico o en zanjeo continuo.

La apertura a 71 °C del TERMOSTATO MOTOR YANMAR 4TNV98 71° proporciona un colchón de seguridad térmico que estabiliza el propulsor diésel durante las horas de mayor calor ambiental.

Protección contra Choques Térmicos y Pandeo de Culata

En faenas de excavación pesada, el motor pasa constantemente de regímenes de ralentí a plena aceleración en cuestión de segundos.

El diseño del TERMOSTATO MOTOR YANMAR 4TNV98 71° modula el caudal hacia el radiador con suavidad, evitando caídas o subidas drásticas de temperatura en el bloque motor.

Disipación Térmica Eficiente para el Sistema Hidráulico

En la excavadora Hitachi ZX75US-5B, el radiador de refrigerante del motor y el enfriador de aceite hidráulico se encuentran montados en paralelo o en tándem.

Al mantener el motor más fresco mediante el TERMOSTATO MOTOR YANMAR 4TNV98 71°, se reduce la temperatura global en todo el paquete de enfriamiento de la máquina.

Reducción de Costos y Prevención de Reparaciones Mayores

El costo de un termostato nuevo es totalmente insignificante frente a los gastos de reparar un motor Yanmar desbielado o con culata fisurada.

Elegir preventivamente el TERMOSTATO MOTOR YANMAR 4TNV98 71° protege los componentes internos más costosos del motor, garantizando una alta disponibilidad en obra.

Arquitectura y Principio de Funcionamiento Termodinámico

El rendimiento del TERMOSTATO MOTOR YANMAR 4TNV98 71° se fundamenta en rigurosos procesos de microcalibración termomecánica y metalurgia resistente a la corrosión.

Cápsula Termosensible de Cera Calibrada a 71 °C

El actuador central del termostato es una cápsula hermética de latón que alberga una mezcla de cera de parafina refinada con micropartículas de cobre.

La formulación molecular de esta cera ha sido ajustada para iniciar su cambio de estado sólido a líquido exactamente a los 71 grados Celsius.

Al expandirse volumétricamente, la cera comprime un diafragma de goma sintética que impulsa un vástago central de acero templado.

La estabilidad química del compuesto en el TERMOSTATO MOTOR YANMAR 4TNV98 71° asegura que la temperatura de apertura permanezca constante a lo largo de miles de horas de trabajo.

Disco Obturador y Brida en Latón Estampado

El cuerpo de asiento y la placa de cierre están estampados en latón de alta resistencia a la cavitación y al ataque químico de refrigerantes.

El mecanizado del borde de cierre en el TERMOSTATO MOTOR YANMAR 4TNV98 71° proporciona un contacto plano y hermético que impide fugas hacia el radiador cuando el motor está frío.

Resorte Helicoidal de Retorno en Acero Inoxidable AISI 304

Para cerrar la válvula cuando el refrigerante se enfría, el ensamble incorpora un resorte de compresión en acero inoxidable de alto límite elástico.

El resorte del TERMOSTATO MOTOR YANMAR 4TNV98 71° ha recibido un tratamiento térmico de alivio de tensiones que previene la pérdida de precarga con el paso del tiempo.

Válvula Jiggle de Purga de Aire Automática

En la brida del termostato se incorpora un pequeño orificio provisto de un pasador oscilante de latón conocido como válvula de jiggle.

Esta válvula integrada en el TERMOSTATO MOTOR YANMAR 4TNV98 71° permite evacuar las bolsas de aire atrapadas en el bloque motor durante el llenado inicial de refrigerante.

Diagnóstico y Síntomas de Falla en el Termostato Yanmar

Identificar oportunamente las anomalías térmicas en el motor de la excavadora previene averías catastróficas en el bloque y la culata.

Sobrecalentamiento Progresivo Bajo Carga de Trabajo

Si la temperatura del motor sube rápidamente al excavar y no desciende al dejar el equipo en ralentí, el termostato no está abriendo a tiempo.

Instalar a tiempo el TERMOSTATO MOTOR YANMAR 4TNV98 71° restablece la circulación plena de refrigerante hacia el radiador, estabilizando la aguja en la zona de trabajo segura.

Este problema ocurre comúnmente cuando la cápsula pierde cera por fugas microscópicas o el vástago se atasca debido a depósitos de sarro mineral.

La Temperatura Fluctúa Bruscamente en el Tablero

Cuando la aguja de temperatura oscila de forma repentina entre frío y caliente durante la operación, el vástago del termostato se mueve a saltos.

Montar de manera preventiva el TERMOSTATO MOTOR YANMAR 4TNV98 71° proporciona una modulación continua y progresiva del flujo, eliminando choques térmicos en el motor.

Pérdida de Refrigerante por el Depósito de Expansión

Si el motor expulsa refrigerante hacia el vaso de recuperación o por la tapa del radiador, la válvula termostática está restringiendo el paso.

La sustitución por el TERMOSTATO MOTOR YANMAR 4TNV98 71° asegura que el circuito disipe el calor antes de que el líquido alcance el punto de ebullición en el bloque motor.

Manguera Superior del Radiador Fría con Motor Caliente

Al tocar con precaución la manguera superior del radiador con el motor a temperatura de régimen, si se siente fría mientras el bloque quema, no hay flujo.

El reemplazo inmediato por el TERMOSTATO MOTOR YANMAR 4TNV98 71° reactiva la circulación hidrostática hacia el panel enfriador antes de que la culata sufra deformación plástica.

Procedimiento de Instalación Recomendado

El cambio del termostato en un motor Yanmar 4TNV98 montado en una excavadora Hitachi ZX75US-5B exige limpieza, técnica adecuada y purga del circuito.

Medidas de Seguridad y Preparación del Equipo

Estacione la excavadora Hitachi ZX75US-5B sobre terreno plano y nivelado, baje la pluma y la hoja topadora al suelo y apague el motor diésel.

Espere a que el compartimiento del motor se enfríe por completo; nunca intervenga el sistema de refrigeración con el refrigerante bajo presión térmica.

Desconecte el interruptor maestro de baterías para evitar cualquier accionamiento eléctrico accidental durante la faena en el compartimiento.

Drenaje Parcial del Refrigerante y Desmontaje

Coloque un recipiente limpio debajo de la válvula de drenaje del radiador y purgue aproximadamente un galón de refrigerante.

Afloje la abrazadera metálica de la manguera superior del radiador y desconéctela de la toma de agua de la culata del motor Yanmar.

Retire los pernos de fijación que sujetan la tapa de la caja del termostato a la culata utilizando llaves de vaso hexagonales adecuadas.

Retire la tapa metálica con cuidado y extraiga el termostato usado junto con su junta de sellado perimetral degradada.

Limpieza de las Superficies de Asiento

Limpie profundamente las caras de contacto en la culata y en la tapa de la carcasa utilizando un raspador de latón para no marcar el metal.

Elimine cualquier resto de empaque viejo, óxido superficial o restos de silicona de montajes anteriores, dejando el plano brillante y plano.

Presente el nuevo TERMOSTATO MOTOR YANMAR 4TNV98 71° verificando que la brida, el resorte y la válvula jiggle se encuentren en perfecto estado y libres de impurezas.

Montaje Técnico y Posicionamiento de la Válvula Jiggle

Instale un empaque nuevo alrededor de la brida del TERMOSTATO MOTOR YANMAR 4TNV98 71° asegurándose de que quede correctamente acanalado en el borde del latón.

Introduzca el termostato en su alojamiento en la culata, orientando la cápsula termosensible y el resorte hacia el interior del motor.

Asegúrese de orientar la válvula jiggle de purga hacia la parte superior (posición de las 12 del reloj) para facilitar la evacuación de aire.

Coloque la tapa de la caja del termostato y apriete los pernos de sujeción en forma cruzada aplicando el torque especificado en el manual Yanmar.

Conexión, Llenado de Refrigerante y Purgado

Reconecte la manguera superior del radiador y ajuste firmemente su abrazadera sin deformar el tubo de conexión de la culata.

Llene el radiador con refrigerante nuevo de larga duración al 50% de glicol mezclado con agua desmineralizada de alta pureza.

Encienda el motor de la excavadora en ralentí bajo con la tapa del radiador abierta para permitir que las burbujas de aire salgan libremente.

Verifique el funcionamiento del TERMOSTATO MOTOR YANMAR 4TNV98 71° observando el calentamiento uniforme de la manguera superior a medida que el motor alcanza su temperatura.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos disciplinados en el cuidado del sistema de enfriamiento maximiza la durabilidad del motor diésel y optimiza su rendimiento en faena.

• Refrigerante de Alta Calidad: Utilice siempre refrigerante con inhibidores de corrosión para evitar que el sarro mineral trabe la válvula termostática.

• Inspección de la Correa del Ventilador: Compruebe periódicamente la tensión de la correa para asegurar un flujo de aire óptimo a través del radiador.

• Limpieza Externa del Radiador: Sople con aire comprimido los paneles del radiador y enfriador de aceite para eliminar polvo y paja acumulados.

• Nunca Operar sin Termostato: Retirar el termostato desequilibra la circulación del refrigerante y genera desgaste por combustión en frío.

• Reemplazo Preventivo: Cambie el termostato cada 2.000 horas de trabajo o cada vez que realice una reparación mayor del sistema de enfriamiento.

Respaldo Técnico y Gestión para Flotas

En Importadora Casa Colombia encuentra permanentemente el TERMOSTATO MOTOR YANMAR 4TNV98 71° con especificaciones rigurosas para reparaciones definitivas.

Asegure la temperatura óptima de su motor diésel, elimine riesgos de sobrecalentamiento en climas cálidos y maximice la vida útil de su excavadora con repuestos certificados de alta calidad. Cotice y adquiera hoy mismo el TERMOSTATO MOTOR YANMAR 4TNV98 71° con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
