Especificaciones Técnicas del Kit de Sellado de Cilindro

El mantenimiento preventivo y correctivo de los cilindros hidráulicos en maquinaria pesada exige elementos de estanqueidad de alta precisión dimensional.

El kit EMP. BOOM EXC. HITACHI EX50U con referencia técnica 0735309 es un conjunto de sellos indispensables diseñado para soportar exigencias mecánicas extremas.

En aplicaciones demandantes como la excavación urbana, canalizaciones y obras civiles, el correcto funcionamiento de este repuesto resulta determinante.

Cualquier fuga de aceite o caída de presión en el circuito de elevación compromete de inmediato la capacidad de carga de la pluma.

Instalar a tiempo el kit EMP. BOOM EXC. HITACHI EX50U previene el deslizamiento indeseado del brazo y evita detenciones no programadas en el frente de obra.

Durante los ciclos continuos de excavación y carga de material, el vástago depende plenamente de una película de sellado hidrodinámica y estable.

La arquitectura de las miniexcavadoras Hitachi somete a estos sellos a presiones pulsantes elevadas, cizallamiento y fricción dinámica constante.

Por este motivo, la fabricación del kit EMP. BOOM EXC. HITACHI EX50U incorpora poliuretanos de alta resiliencia, sellos de teflón cargado y elastómeros de nitrilo reforzado.

La función básica de este paquete radica en evitar fugas internas entre las cámaras del cilindro y bloquear cualquier escape de fluido hacia el exterior.

Esta acción mecánica mantiene la fuerza hidráulica exacta, permitiendo movimientos suaves, precisos y sostenidos bajo condiciones de carga pesada.

El uso continuo del kit EMP. BOOM EXC. HITACHI EX50U asegura que el equipo conserve su velocidad de ciclo y no presente pérdidas de fuerza al levantar el balde.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este kit de sellos para cilindro de pluma de excavadora:

• Denominación del Producto: EMP. BOOM EXC. HITACHI EX50U

• Código de Parte Principal (OEM): 0735309

• Familia de Producto: Hidráulico – Empaquetadura Cilindro (Boom / Pluma)

• Maquinaria Principal Compatible: Miniexcavadora sobre orugas Hitachi EX50U

• Compatibilidad de Serie: Cilindros de elevación de pluma estándar para la línea compacta Hitachi EX

• Materiales del Conjunto: Poliuretano termoplástico (TPU), PTFE con bronce, caucho nitrilo (NBR) y resina fenólica

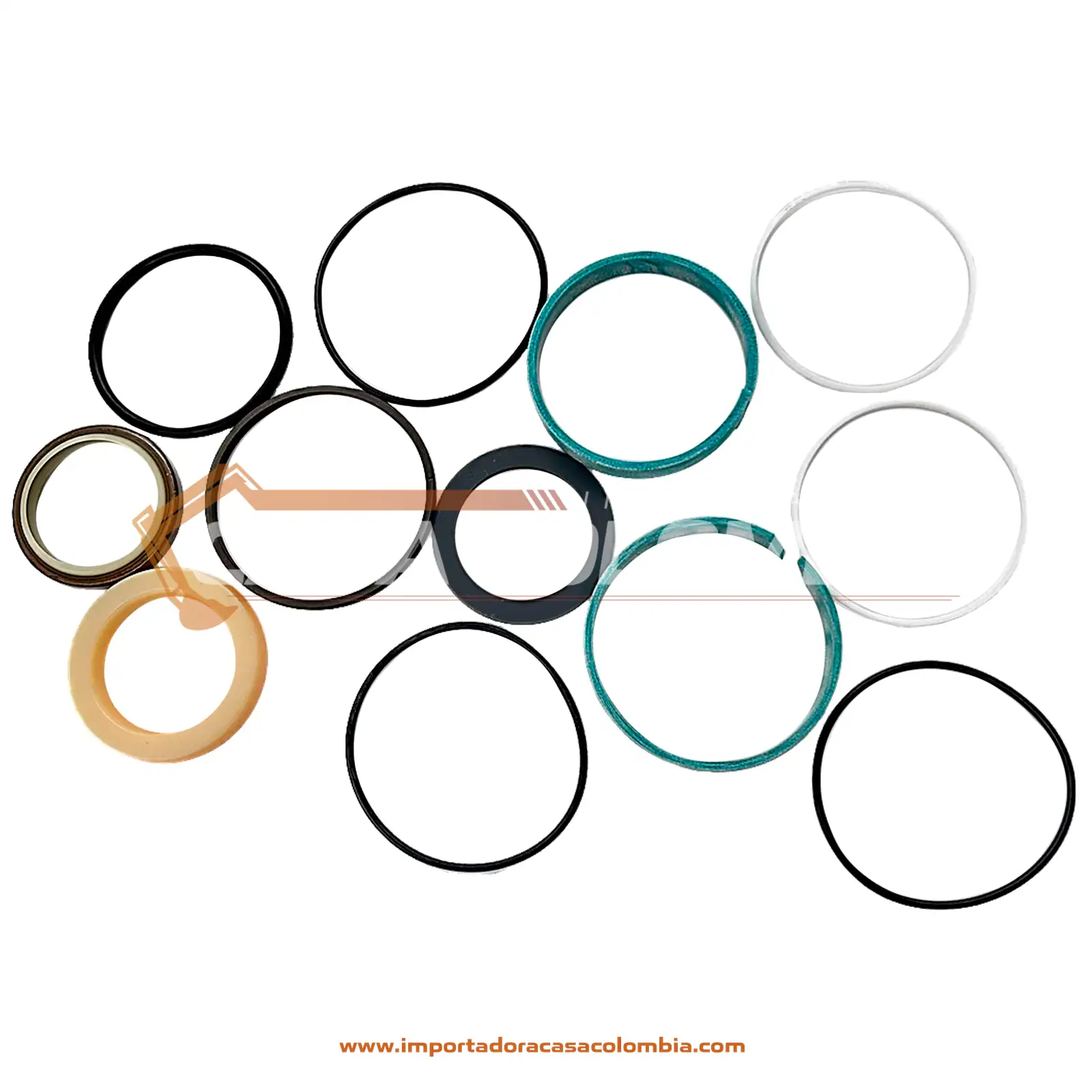

• Componentes Incluidos: Sello de pistón, sello de vástago (rod seal), rascador guardapolvo (wiper), bandas de desgaste y O-rings de amortiguación

• Rango Térmico de Trabajo: -30 °C hasta +110 °C bajo condiciones continuas de fricción y fluido presurizado

• Presión de Trabajo Soportada: Hasta 350 bar en picos transitorios de alivio hidráulico

• Función del Componente: Confinamiento hermético de aceite hidráulico y protección contra contaminantes externos abrasivos

• Tipo de Repuesto: Kit de empaquetadura hidráulica de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Sellado en el Cilindro de Pluma

El cilindro del aguilón o pluma es el actuador que soporta el mayor esfuerzo estructural y dinámico en cualquier excavadora de orugas.

En este entorno tan riguroso, el kit EMP. BOOM EXC. HITACHI EX50U cumple la función crítica de contener la energía hidráulica que sostiene toneladas en el aire.

Retención Confiable y Prevención del Deslizamiento

Cuando la excavadora eleva una carga y detiene el movimiento, el aceite debe quedar atrapado herméticamente dentro de la cámara del cilindro.

Al instalar adecuadamente el kit EMP. BOOM EXC. HITACHI EX50U, los sellos de pistón evitan que el aceite pase hacia la cámara opuesta.

Si los sellos internos se desgastan o pierden tensión elástica, la pluma sufre el temido fenómeno de deslizamiento o caída lenta por gravedad.

Esta falla compromete gravemente la seguridad en la obra, impidiendo que el operador mantenga el balde suspendido con precisión.

La precisión dimensional del kit EMP. BOOM EXC. HITACHI EX50U elimina fugas internas, asegurando que el aguilón permanezca firme en cualquier posición de trabajo.

Resistencia a la Fricción y Extrusión Bajo Alta Presión

Durante el rompimiento de zanjas en suelos compactos, la presión del circuito hidráulico alcanza con frecuencia los límites de alivio.

Esta enorme presión hidrostática intenta empujar el labio del sello hacia la holgura existente entre el vástago y la cabeza del cilindro.

Los anillos de respaldo antiextrusión incluidos en el kit EMP. BOOM EXC. HITACHI EX50U bloquean esta deformación, evitando que el elastómero se muerda o fracture.

Asimismo, los sellos de vástago en poliuretano de alta densidad resisten el frote continuo a alta velocidad sin desgastarse prematuramente.

Esta resistencia estructural prolonga la vida útil del cilindro, espaciando los costosos periodos de intervención y cambio de sellos en taller.

Protección contra Abrasivos y Contaminación Externa

El vástago del cilindro de pluma opera constantemente expuesto a polvo fino, lodo, gravilla y proyecciones de roca durante el volteo.

El rascador de doble labio incorporado en el kit EMP. BOOM EXC. HITACHI EX50U limpia meticulosamente la superficie cromada en cada carrera de retracción.

Esta barrera mecánica impide que las partículas duras ingresen al interior del cilindro, donde actuarían como esmeril contra las paredes pulidas.

Reducción de Costos y Protección de la Maquinaria

El costo de un kit de sellos es mínimo en comparación con los gastos de rectificar o cambiar una camisa rayada por contaminación.

Un vástago que opera con sellos degradados termina sufriendo acanalamientos por partículas atrapadas, obligando a realizar un nuevo cromado.

Elegir preventivamente el kit EMP. BOOM EXC. HITACHI EX50U protege los componentes metálicos más costosos del cilindro, garantizando reparaciones rentables y duraderas.

Los administradores de flotas saben que un equipo sin fugas consume menos aceite, evita multas ambientales y maximiza su productividad.

Arquitectura y Componentes del Paquete de Sellado

El rendimiento del kit EMP. BOOM EXC. HITACHI EX50U se fundamenta en una combinación de perfiles elastoméricos diseñados para actuar en conjunto armónico.

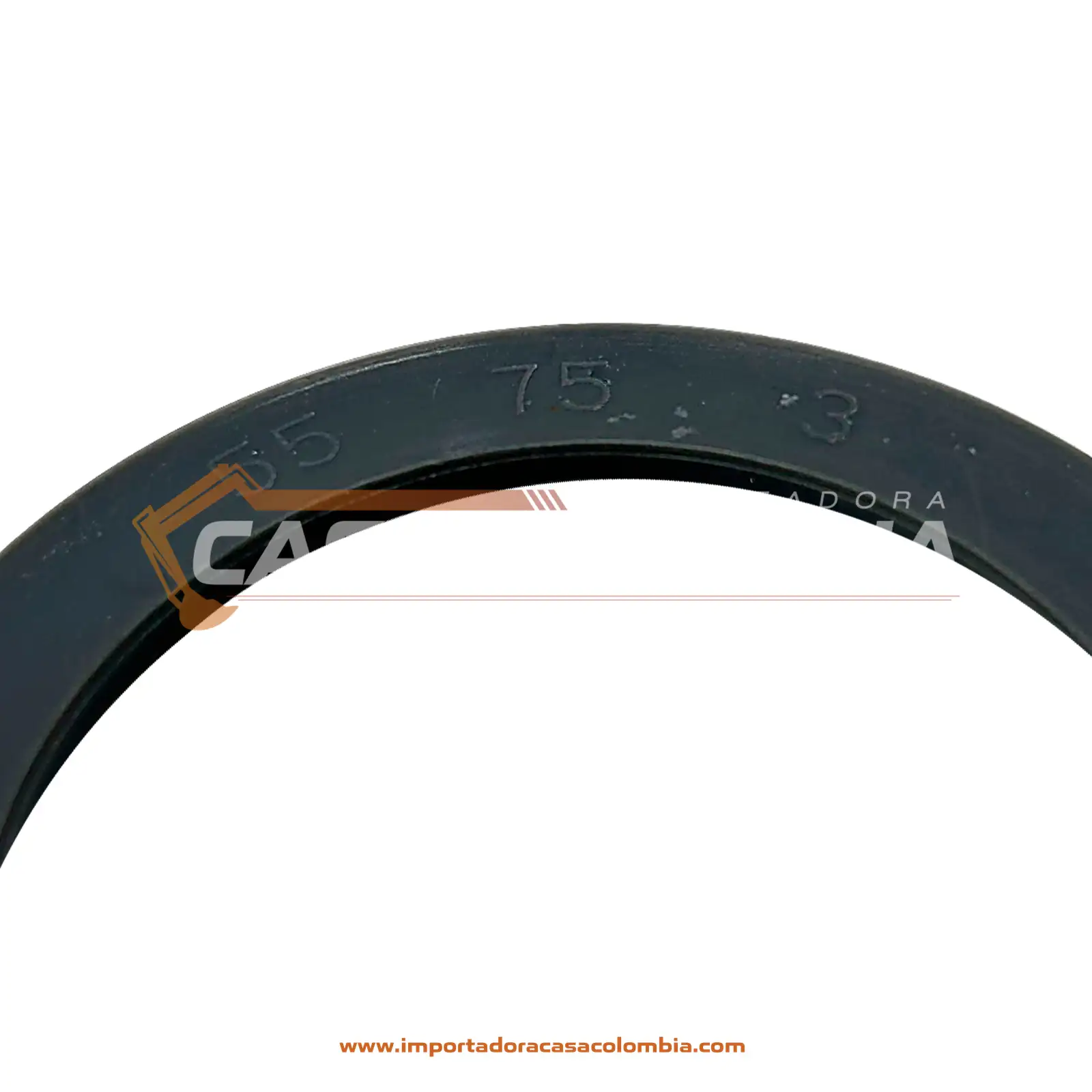

Sello Principal de Vástago (Rod Seal)

Constituye la barrera de presión principal hacia el exterior del cilindro, fabricado en poliuretano de alta resistencia a la abrasión y desgaste.

Su diseño de labios asimétricos concentra la fuerza de contacto sobre el vástago pulido, garantizando un secado óptimo del eje metálico.

La elasticidad permanente del kit EMP. BOOM EXC. HITACHI EX50U le permite compensar microflexiones naturales del vástago cuando este soporta cargas ladeadas en zanja.

Sello de Pistón Bidireccional (Piston Seal)

Ubicado en el émbolo móvil interno, este sello combina un anillo de deslizamiento en PTFE con un elastómero energizador de precarga.

El anillo de baja fricción del kit EMP. BOOM EXC. HITACHI EX50U facilita un desplazamiento suave sin tirones mecánicos (stick-slip) durante movimientos milimétricos.

El energizador de caucho asegura un contacto constante contra la pared de la camisa, adaptándose a cambios de temperatura del aceite.

Anillo Rascador Guardapolvo (Wiper Seal)

Montado en la parte frontal de la tapa o tuerca del cilindro, este elemento ejerce una fuerte presión de raspado sobre el vástago cromado.

El perfil especializado del kit EMP. BOOM EXC. HITACHI EX50U remueve lodo seco, escarcha y sedimentos antes de que alcancen el sello de vástago primario.

Su labio secundario interior ayuda a retener cualquier película microscópica residual de aceite, evitando el goteo sobre el chasis.

Bandas de Desgaste y Guías de Apoyo (Wear Rings)

Fabricadas en resina fenólica termoendurecible con refuerzo de fibra de vidrio o poliacetal de alta resistencia a la compresión radial.

Estas cintas guían el pistón y el vástago con precisión micrométrica, evitando el contacto directo metal con metal dentro de la camisa.

La inclusión de estas guías en el kit EMP. BOOM EXC. HITACHI EX50U absorbe las fuerzas laterales que intentarían desalinear el émbolo dentro del tubo.

Diagnóstico y Síntomas de Sellos Hidráulicos Dañados

Identificar a tiempo las señales de deterioro en los sellos del cilindro evita daños irreversibles en el vástago y la camisa del actuador.

Goteo Visible en el Cuello del Cilindro

El indicio más claro de fatiga en el sello de vástago es la presencia de aceite escurriendo a lo largo del cilindro de pluma.

Instalar a tiempo el kit EMP. BOOM EXC. HITACHI EX50U elimina estas pérdidas visibles que ensucian la máquina y aumentan el consumo de fluido hidráulico.

Si el vástago presenta una película húmeda excesiva tras extenderse, indica que el labio del rascador y del sello han perdido su tensión.

Caída o Descenso Lento de la Pluma en Reposo

Cuando la máquina no logra mantener suspendido el aguilón con el motor apagado o en ralentí, los sellos del pistón están comunicados.

El reemplazo del conjunto con el kit EMP. BOOM EXC. HITACHI EX50U devuelve la firmeza hidráulica original, permitiendo trabajar con total seguridad en zanjas.

Decoloración y Quemado por Efecto Diesel

Se manifiesta como bordes carbonizados o derretidos en los sellos de pistón causados por la combustión espontánea de microburbujas de aire.

La calidad térmica del kit EMP. BOOM EXC. HITACHI EX50U resiste picos moderados de temperatura mientras se purga adecuadamente el aire del sistema.

Contaminación y Lodo en el Retén Exterior

Si el rascador se quiebra o pierde su filo, se acumula una pasta abrasiva de tierra y aceite en la entrada de la tuerca guía.

Esta suciedad acumulada raya el vástago en poco tiempo, obligando a desmontar el cilindro para un reacondicionamiento completo.

Montar de manera preventiva el kit EMP. BOOM EXC. HITACHI EX50U restaura la protección perimetral, manteniendo el vástago brillante y limpio en faena.

Procedimiento de Instalación Recomendado

El correcto armado de los sellos de un cilindro exige un entorno de taller limpio, herramientas adecuadas y extremo cuidado manual.

Desmontaje y Limpieza del Cilindro

Baje la pluma hasta que el balde descanse firmemente en el suelo, apague el motor y libere la presión residual moviendo los mandos.

Desconecte las líneas hidráulicas, coloque tapones limpios y extraiga los pasadores de fijación para retirar el cilindro de la máquina.

Lleve el actuador a un banco de trabajo limpio, desenrosque la tuerca guía y extraiga el conjunto de vástago y pistón con suavidad.

Inspección de Superficies Metálicas

Revise minuciosamente el vástago cromado en busca de rayaduras, golpes, picaduras de óxido o desviaciones en su rectitud geométrica.

Inspeccione el interior del tubo o camisa cilíndrica con una lámpara; la pared debe presentar un pulido espejo sin estrías longitudinales.

Si el cromo está dañado, debe repararse antes de armar; montar el kit EMP. BOOM EXC. HITACHI EX50U sobre metal áspero destruiría los sellos en pocas horas.

Colocación de los Nuevos Sellos

Extraiga los componentes nuevos de su embalaje protector justo en el momento de instalarlos para evitar que atrapen polvo ambiental.

Caliente suavemente los sellos de teflón en aceite hidráulico limpio a temperatura moderada para facilitar su expansión sobre el pistón.

Introduzca los sellos del kit EMP. BOOM EXC. HITACHI EX50U utilizando herramientas de montaje sin filos cortantes para no marcar los labios de poliuretano.

Utilice un conformador de sellos para devolver el anillo de teflón a su diámetro original antes de reinsertar el émbolo en la camisa.

Lubrique abundantemente todos los sellos, bandas de desgaste y el interior del tubo con aceite hidráulico limpio antes del ensamble final.

Armado, Torquedo y Puesta en Marcha

Introduzca el conjunto de vástago y pistón alineado perfectamente con el eje de la camisa para no morder los sellos al ingresar.

Enrosque la cabeza del cilindro y aplique el torque especificado por el manual utilizando una llave de tuerca cilíndrica adecuada.

Instale el cilindro en la excavadora, conecte las mangueras y purgue el aire operando el actuador lentamente sin llegar al tope de carrera.

Compruebe que el kit EMP. BOOM EXC. HITACHI EX50U trabaje sin fugas externas y verifique que la pluma mantenga su posición firme bajo carga de prueba.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos de operación y mantenimiento adecuados prolonga sustancialmente la vida útil del sistema hidráulico de su equipo.

• Inspección Diaria de Vástagos: Limpie el barro acumulado en el vástago de pluma antes de encender la máquina para no forzar el rascador.

• Control de Temperatura del Aceite: Evite operar con temperaturas de fluido superiores a 80 °C que aceleran el endurecimiento del poliuretano.

• Cambio Oportuno de Filtros: Sustituya los filtros hidráulicos según las horas recomendadas para que no circulen micropartículas abrasivas.

• Cuidado con Proyecciones de Roca: Evite golpear el vástago con rocas o escombros durante maniobras de volteo o demolición cercana.

• Engrase Frecuente de Pasadores: Mantenga bien lubricados los bujes del cilindro para evitar esfuerzos radiales parásitos sobre la cabeza del actuador.

Respaldo Técnico y Gestión para Flotas

Disponer de kits de empaquetadura confiables en su almacén evita retrasos costosos cuando se detecta una fuga en el frente de trabajo.

En Importadora Casa Colombia encuentra permanentemente el kit EMP. BOOM EXC. HITACHI EX50U con especificaciones precisas para asegurar reparaciones duraderas.

Contar con sellos que cumplen estrictamente las tolerancias originales de fábrica devuelve a su excavadora la capacidad de carga nominal.

Invertir en empaquetaduras de calidad superior previene daños costosos en camisas y vástagos, garantizando la máxima rentabilidad de su flota.

Asegure la potencia de levante, elimine fugas hidráulicas y proteja los cilindros de su miniexcavadora con sellos certificados de alta durabilidad. Cotice y adquiera hoy mismo el EMP. BOOM EXC. HITACHI EX50U con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
