Especificaciones Técnicas del Kit de Sellado de Brazo

El mantenimiento preventivo y correctivo de los cilindros hidráulicos en maquinaria pesada exige elementos de estanqueidad de alta precisión dimensional.

El kit EMP. ARRASTRE EXC. HITACHI EX35U con referencia técnica 0744408 es un conjunto de sellos indispensables diseñado para soportar exigencias mecánicas extremas.

En aplicaciones demandantes como la excavación de zanjas, cimentaciones y obras civiles, el correcto funcionamiento de este repuesto resulta determinante.

Cualquier fuga de aceite o caída de presión en el circuito de tracción compromete de inmediato la fuerza de corte del balde.

Instalar a tiempo el kit EMP. ARRASTRE EXC. HITACHI EX35U previene el retroceso indeseado del brazo y evita detenciones no programadas en el frente de obra.

Durante los ciclos continuos de penetración y arrastre de material, el vástago depende de una película de sellado hidrodinámica y estable.

La arquitectura de las miniexcavadoras Hitachi somete a estos sellos a presiones pulsantes elevadas, cizallamiento y fricción dinámica constante.

Por este motivo, la fabricación del kit EMP. ARRASTRE EXC. HITACHI EX35U incorpora poliuretanos de alta resiliencia, sellos de teflón cargado y elastómeros de nitrilo reforzado.

La función básica de este paquete radica en evitar fugas internas entre las cámaras del cilindro y bloquear cualquier escape de fluido al exterior.

Esta acción mecánica mantiene la fuerza hidráulica exacta, permitiendo movimientos suaves, precisos y sostenidos bajo condiciones de carga pesada.

El uso continuo del kit EMP. ARRASTRE EXC. HITACHI EX35U asegura que el equipo conserve su velocidad de ciclo y no presente pérdidas de empuje al excavar.

Ficha Técnica y Propiedades Operativas

A continuación, se describen los parámetros técnicos y mecánicos asociados a este kit de sellos para cilindro de arrastre de excavadora:

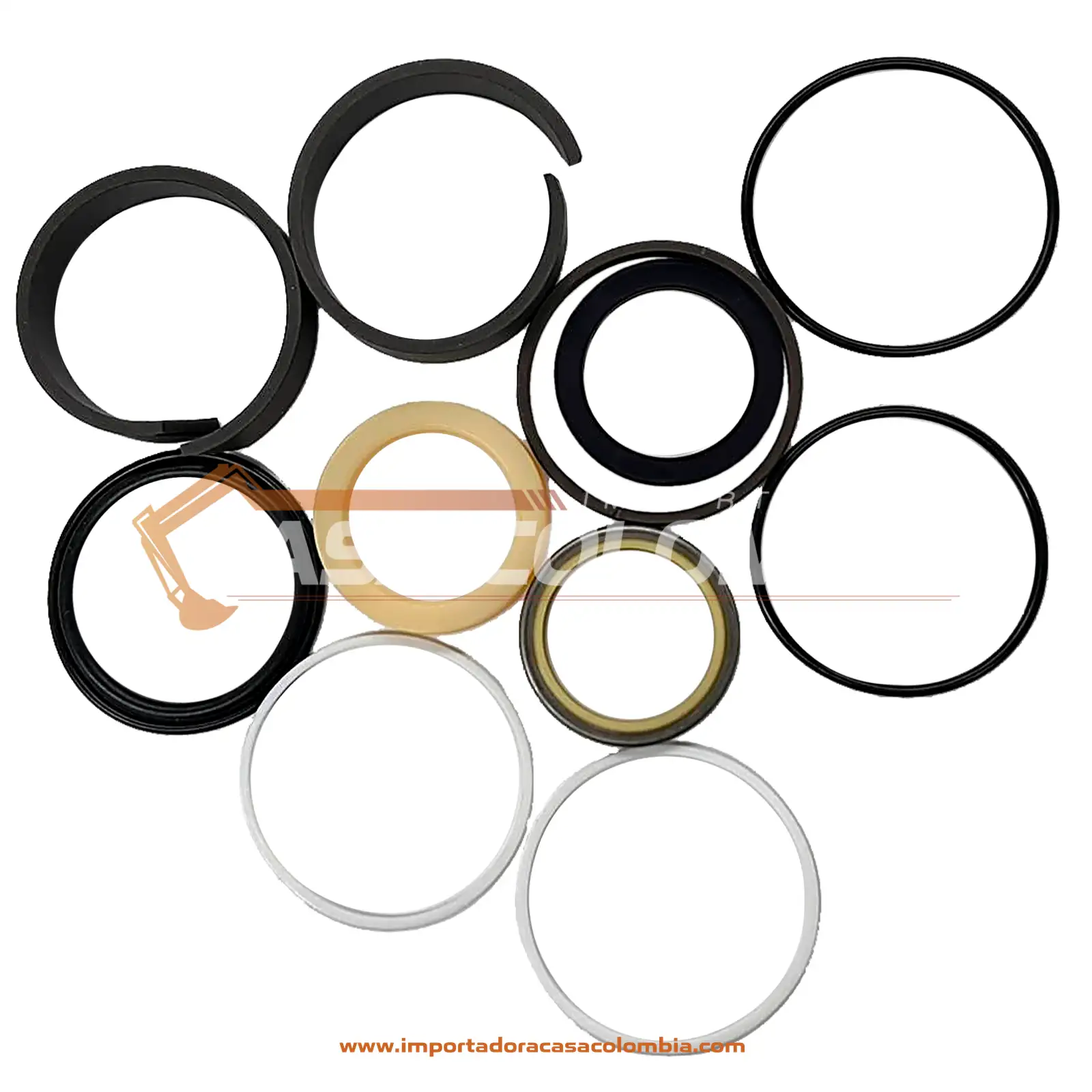

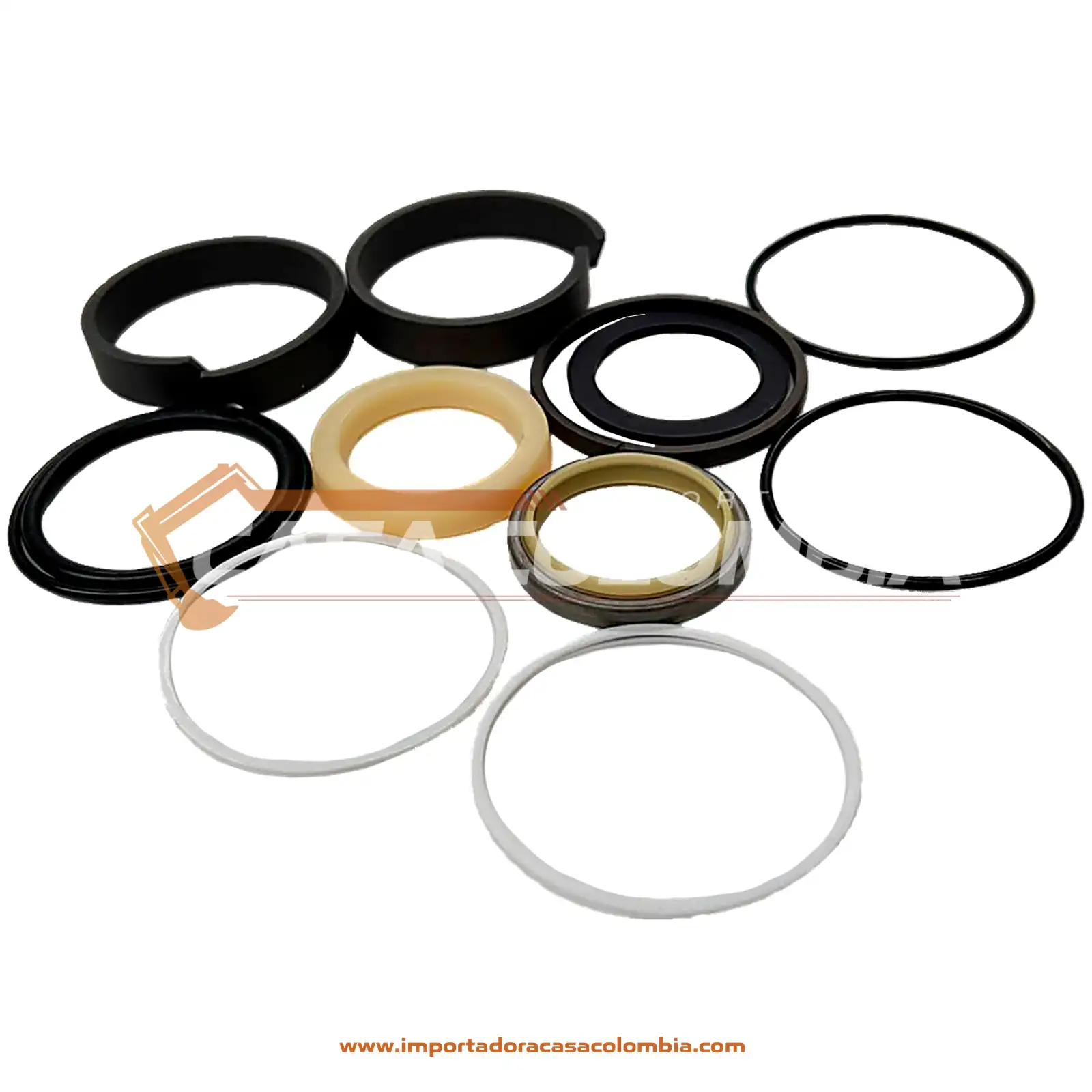

• Denominación del Producto: EMP. ARRASTRE EXC. HITACHI EX35U

• Código de Parte Principal (OEM): 0744408

• Familia de Producto: Hidráulico – Empaquetadura Cilindro (Arrastre / Arm / Brazo)

• Maquinaria Principal Compatible: Miniexcavadora sobre orugas Hitachi EX35U

• Compatibilidad de Serie: Cilindros de penetración de brazo estándar para la línea compacta Hitachi EX

• Materiales del Conjunto: Poliuretano termoplástico (TPU), PTFE con bronce, caucho nitrilo (NBR) y resina fenólica

• Componentes Incluidos: Sello de pistón, sello de vástago (rod seal), rascador guardapolvo (wiper), bandas de desgaste y O-rings

• Rango Térmico de Trabajo: -30 °C hasta +110 °C bajo condiciones continuas de fricción y fluido presurizado

• Presión de Trabajo Soportada: Hasta 350 bar en picos transitorios de alivio hidráulico

• Función del Componente: Confinamiento hermético de aceite hidráulico y protección contra contaminantes externos abrasivos

• Tipo de Repuesto: Kit de empaquetadura hidráulica de reemplazo directo conforme a especificaciones originales de fábrica

Importancia del Sellado en el Cilindro de Arrastre

El cilindro de arrastre o brazo es el actuador que ejerce la fuerza directa de tracción durante la penetración del cucharón en el suelo.

En este entorno tan riguroso, el kit EMP. ARRASTRE EXC. HITACHI EX35U cumple la función crítica de contener la energía hidráulica que vence la resistencia del terreno.

Retención Confiable y Mantenimiento de la Fuerza de Excavación

Cuando la excavadora clava el balde en el terreno y tracciona, el aceite debe quedar atrapado herméticamente dentro de la cámara trasera.

Al instalar adecuadamente el kit EMP. ARRASTRE EXC. HITACHI EX35U, los sellos de pistón evitan que el aceite pase hacia la cámara delantera.

Si los sellos internos se desgastan o pierden tensión elástica, el brazo pierde potencia y se frena ante la menor resistencia física.

Esta falla compromete gravemente la productividad en la obra, impidiendo que el operador llene el cucharón en un solo pase continuo.

La precisión dimensional del kit EMP. ARRASTRE EXC. HITACHI EX35U elimina fugas internas, asegurando que el brazo mantenga su empuje constante en cada ciclo.

Resistencia a la Fricción y Extrusión Bajo Picos de Presión

Durante el rompimiento de suelos compactos, la presión del circuito hidráulico alcanza con frecuencia los límites de alivio en las válvulas.

Esta enorme presión hidrostática intenta empujar el labio del sello hacia la holgura existente entre el vástago y la tapa guía del cilindro.

Los anillos de respaldo antiextrusión incluidos en el kit EMP. ARRASTRE EXC. HITACHI EX35U bloquean esta deformación, evitando que el elastómero se muerda o fracture.

Asimismo, los sellos de vástago en poliuretano de alta densidad resisten el frote continuo a alta velocidad sin desgastarse prematuramente.

Esta resistencia estructural prolonga la vida útil del actuador, espaciando los costosos periodos de intervención y cambio de sellos en taller.

Protección contra Abrasivos y Contaminación Externa

El vástago del cilindro de arrastre opera muy cerca del área de excavación, expuesto a salpicaduras directas de lodo, arena y grava.

El rascador de doble labio incorporado en el kit EMP. ARRASTRE EXC. HITACHI EX35U limpia meticulosamente la superficie cromada en cada carrera de retracción.

Esta barrera mecánica impide que las partículas duras ingresen al interior del cilindro, donde actuarían como esmeril contra las paredes pulidas.

Reducción de Costos y Protección de la Maquinaria

El costo de un kit de sellos es mínimo en comparación con los gastos de rectificar o cambiar una camisa rayada por contaminación.

Un vástago que opera con sellos degradados termina sufriendo acanalamientos por partículas atrapadas, obligando a realizar un nuevo cromado.

Elegir preventivamente el kit EMP. ARRASTRE EXC. HITACHI EX35U protege los componentes metálicos más costosos del cilindro, garantizando reparaciones rentables y duraderas.

Arquitectura y Componentes del Paquete de Sellado

El rendimiento del kit EMP. ARRASTRE EXC. HITACHI EX35U se fundamenta en una combinación de perfiles elastoméricos diseñados para actuar en conjunto armónico.

Sello Principal de Vástago (Rod Seal)

Constituye la barrera de presión principal hacia el exterior del cilindro, fabricado en poliuretano de alta resistencia al desgaste.

Su diseño de labios asimétricos concentra la fuerza de contacto sobre el vástago pulido, garantizando un secado óptimo del eje metálico.

La elasticidad permanente del kit EMP. ARRASTRE EXC. HITACHI EX35U le permite compensar microflexiones naturales del vástago cuando soporta esfuerzos laterales.

Sello de Pistón Bidireccional (Piston Seal)

Ubicado en el émbolo móvil interno, este sello combina un anillo de deslizamiento en PTFE con un elastómero energizador de precarga.

El anillo de baja fricción del kit EMP. ARRASTRE EXC. HITACHI EX35U facilita un desplazamiento suave sin tirones mecánicos (stick-slip) durante movimientos finos.

El energizador de caucho asegura un contacto constante contra la pared de la camisa, adaptándose a cambios térmicos del aceite.

Anillo Rascador Guardapolvo (Wiper Seal)

Montado en la parte frontal de la tapa guía del cilindro, este elemento ejerce una fuerte presión de raspado sobre el vástago cromado.

El perfil especializado del kit EMP. ARRASTRE EXC. HITACHI EX35U remueve lodo seco, gravilla y sedimentos antes de que alcancen el sello de vástago primario.

Su labio secundario interior ayuda a retener cualquier película microscópica residual de aceite, evitando el goteo sobre la estructura.

Bandas de Desgaste y Guías de Apoyo (Wear Rings)

Fabricadas en resina fenólica termoendurecible con refuerzo de fibra de vidrio o poliacetal de alta resistencia a la compresión radial.

Estas cintas guían el pistón y el vástago con precisión micrométrica, evitando el contacto directo metal con metal dentro del tubo.

La inclusión de estas guías en el kit EMP. ARRASTRE EXC. HITACHI EX35U absorbe las fuerzas laterales que intentarían desalinear el émbolo dentro de la camisa.

Diagnóstico y Síntomas de Sellos Hidráulicos Dañados

Identificar a tiempo las señales de deterioro en los sellos del cilindro evita daños irreversibles en el vástago y la camisa del actuador.

Goteo Visible en el Cuello del Cilindro

El indicio más evidente de fatiga en el sello de vástago es la presencia de aceite escurriendo a lo largo del cilindro de arrastre.

Instalar a tiempo el kit EMP. ARRASTRE EXC. HITACHI EX35U elimina estas pérdidas visibles que ensucian la máquina y aumentan el consumo de fluido hidráulico.

Si el vástago presenta una película húmeda excesiva tras extenderse, indica que el labio del rascador y del sello han perdido su tensión.

Pérdida de Fuerza y Retroceso del Brazo

Cuando la máquina no logra sostener la fuerza de tracción al clavar el balde, los sellos del pistón se encuentran comunicados.

El reemplazo del conjunto con el kit EMP. ARRASTRE EXC. HITACHI EX35U devuelve la potencia hidráulica original, permitiendo trabajar con total agilidad en zanja.

Quemado y Carbonización por Cavitación Térmica

Se manifiesta como bordes carbonizados o derretidos en los sellos de pistón causados por la implosión de microburbujas de aire en el aceite.

La calidad térmica del kit EMP. ARRASTRE EXC. HITACHI EX35U resiste picos moderados de temperatura mientras se purga adecuadamente el circuito de trabajo.

Acumulación de Sedimentos en la Guía Frontal

Si el rascador se quiebra o pierde su filo, se acumula una pasta abrasiva de tierra y lubricante en la entrada de la tuerca guía.

Esta suciedad acumulada raya el vástago en poco tiempo, obligando a desmontar el cilindro para un reacondicionamiento completo.

Montar de manera preventiva el kit EMP. ARRASTRE EXC. HITACHI EX35U restaura la protección perimetral, manteniendo el vástago brillante y limpio en faena.

Procedimiento de Instalación Recomendado

El correcto armado de los sellos de un cilindro exige un entorno de taller limpio, herramientas adecuadas y extremo cuidado manual.

Desmontaje y Limpieza del Cilindro

Apoye el brazo y el balde firmemente en el suelo, apague el motor diésel y libere la presión residual moviendo las palancas de mando.

Desconecte las líneas hidráulicas, coloque tapones limpios y extraiga los pasadores de fijación para retirar el cilindro de la máquina.

Lleve el actuador a un banco de trabajo limpio, desenrosque la tuerca guía y extraiga el conjunto de vástago y pistón con suavidad.

Inspección de Superficies Metálicas

Revise minuciosamente el vástago cromado en busca de rayaduras, golpes, picaduras de óxido o desviaciones en su rectitud geométrica.

Inspeccione el interior del tubo o camisa cilíndrica con una lámpara; la pared debe presentar un pulido espejo sin estrías longitudinales.

Si el cromo está dañado, debe repararse antes de armar; montar el kit EMP. ARRASTRE EXC. HITACHI EX35U sobre metal áspero destruiría los sellos en pocas horas.

Colocación de los Nuevos Sellos

Extraiga los componentes nuevos de su embalaje protector justo en el momento de instalarlos para evitar que atrapen polvo ambiental.

Caliente suavemente los sellos de teflón en aceite hidráulico limpio a temperatura moderada para facilitar su expansión sobre el pistón.

Introduzca los sellos del kit EMP. ARRASTRE EXC. HITACHI EX35U utilizando herramientas de montaje sin filos cortantes para no marcar los labios de poliuretano.

Utilice un conformador de sellos para devolver el anillo de teflón a su diámetro original antes de reinsertar el émbolo en la camisa.

Lubrique abundantemente todos los sellos, bandas de desgaste y el interior del tubo con aceite hidráulico limpio antes del ensamble final.

Armado, Torquedo y Puesta en Marcha

Introduzca el conjunto de vástago y pistón alineado perfectamente con el eje de la camisa para no morder los sellos al ingresar.

Enrosque la cabeza del cilindro y aplique el torque especificado por el manual utilizando una llave de tuerca cilíndrica adecuada.

Instale el cilindro en la excavadora, conecte las mangueras y purgue el aire operando el actuador lentamente sin llegar al tope de carrera.

Compruebe que el kit EMP. ARRASTRE EXC. HITACHI EX35U trabaje sin fugas externas y verifique que el brazo mantenga su posición firme bajo carga de prueba.

Buenas Prácticas de Mantenimiento y Cuidados

Adoptar hábitos de operación y mantenimiento adecuados prolonga sustancialmente la vida útil del sistema hidráulico de su equipo.

• Inspección Diaria de Vástagos: Limpie el barro acumulado en el vástago de arrastre antes de encender la máquina para no forzar el rascador.

• Control de Temperatura del Aceite: Evite operar con temperaturas de fluido superiores a 80 °C que aceleran el endurecimiento del poliuretano.

• Cambio Oportuno de Filtros: Sustituya los filtros hidráulicos según las horas recomendadas para que no circulen micropartículas abrasivas.

• Cuidado con Proyecciones de Roca: Evite golpear el vástago con rocas o escombros durante maniobras de volteo o demolición cercana.

• Engrase Frecuente de Pasadores: Mantenga bien lubricados los bujes del cilindro para evitar esfuerzos radiales parásitos sobre la cabeza del actuador.

Respaldo Técnico y Gestión para Flotas

Disponer de kits de empaquetadura confiables en su almacén evita retrasos costosos cuando se detecta una fuga en el frente de trabajo.

En Importadora Casa Colombia encuentra permanentemente el kit EMP. ARRASTRE EXC. HITACHI EX35U con especificaciones precisas para asegurar reparaciones duraderas.

Contar con sellos que cumplen estrictamente las tolerancias originales de fábrica devuelve a su excavadora la fuerza de penetración nominal.

Invertir en empaquetaduras de calidad superior previene daños costosos en camisas y vástagos, garantizando la máxima rentabilidad de su flota.

Asegure la fuerza de penetración, elimine fugas hidráulicas y proteja los cilindros de su miniexcavadora con sellos certificados de alta durabilidad. Cotice y adquiera hoy mismo el EMP. ARRASTRE EXC. HITACHI EX35U con Importadora Casa Colombia; nuestro equipo de asesores especializados le brindará atención inmediata, amplia disponibilidad de inventario y despachos rápidos y seguros a todo el país.
